液位仪表>>ZW-UFZ浮标液位计：
一、仪表简介：
重锤浮标液位计是以浮标为测量元件,经一组滑轮及钢丝将敞口或低压容器中的被测介质液位间接指示出来的一种现场测量仪表,它适用于石油化工贮罐系统的腐蚀性介质槽、罐、油田、油库等工业的油罐平底锥盖拱顶容器及一般企业、民用建筑的水塔（箱）的液位测量，解决了贮罐的液位测量和用人工上罐顶用钢尺测量困难等问题，并能获得准确的测量结果。
二、工作原理：
浮标液位计是依据力学平衡原理设计生产的。当液位处于某一高度时浮标重量为W，重锤指针（浮子）重量为W1，浮标浸在液体中所受到的浮力为F，系统摩擦力为f。
在平衡状态下： W-F-W1-f=0
当液位上升时，浮力F增大，W、W1、和f均不变，上式平衡破坏，重锤指针（浮子）下滑。直到F力减少到原来值，新的平衡才建立。如F力一直在增大，即液位一直在上升，指针一直下滑。反之，液位下降，则重锤指针上升，以此来指示液位的高度。
当钢带浸浮在液体中某一位置静止时，浮子、钢丝绳（或钢带）、重锤及指针所受的重力、钢带所受液体的浮力与系统摩擦力处于平衡状态。当液位变化时，浮力F将随之改变，系统原有的平衡受到扰动将重新达到动态平衡。液位的变化导致浮子位置的发生改变，重锤带动指针上下移动，在标尺上可以清晰直观的显示容器内液位变化的情况。标尺板的顶端标示液面的零位，底端标示液面的满量程。指针随着物位的变化而变化，进而连续地指示出液位的高低。
三、应用范围：
重锤浮标液位计有多年历史，制作工艺成熟。具有结构设计合理，性能优良、工作可靠、使用寿命长、便于安装维护、价格合理等优点。广泛应用于石油、化工、化肥、橡胶、医药、船舶、军事、电力、食品等行业的各种塔、罐、槽、球型压力容器和锅炉等设备作介质液面的位置指示和自动控制。
四、仪表结构：

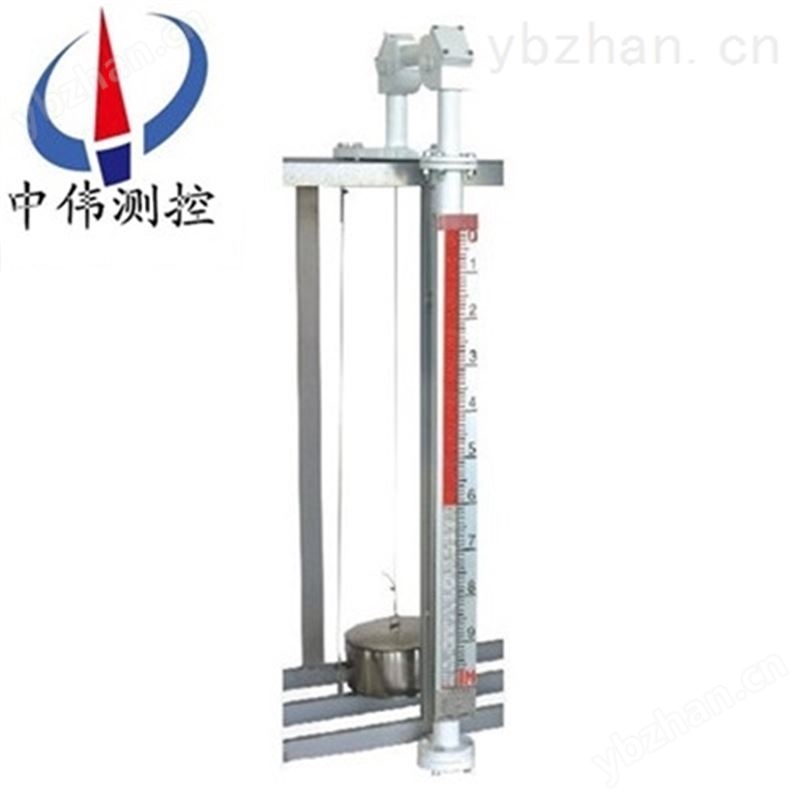

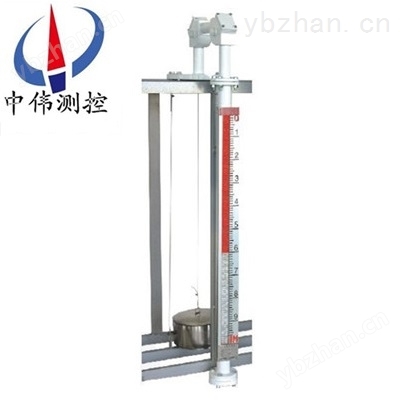

重锤浮标是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、 浮标：浮标不锈钢（或碳钢）空心圆体制成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。（容器内带浮盘时可省去导向环，也可以省去浮标球，直接将钢丝和浮盘连接）。
2、连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内，钢管长度一般在80-1000mm左右，根据具体情况确定。
3、导向滑轮：它是根据现场液位罐的几何形状和仪表安装要求设计的，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、重锤指针：是选用合金金属制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮标的变化随连接钢丝进行同步运动的。
5、显示标尺：它由金属板材压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。
五、*优势：
1、在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计 ；
2、适用于粘度较大的液体介质；
3、显示器的观察方向可任意改变 ；
4、加装液位开关变送器及控制开关，不需停机可随时安装调整；
5、若电源中断，现场开关。亦不受影响，准确性高；
6、每10分钟加不同颜色的液体，使液体容易辩识。
六、性能指标：
1、测量范围： 0-20m内任意选择；
2、指标精度：±20mm；
3、工作压力：常压或±200mmH20（带V型密封管）；
4、介质密度：≥0.6g/cm3；
5、导向钢丝安装铅直度：≤±5；
6、材质：按液部分1Cr18Ni9Ti；
7、指示标尺铝合金。
七、安装调试：
1、按照两个导向滑轮的间距，在容器上方开孔焊接法兰（以备和导向滑轮法兰连接）；在容器外侧焊接标尺支架，高度以保持两个导向滑轮水平为准。容器内有浮盘时，容器顶部开孔垂直线与浮盘相交处相应位置也应开孔，以备钢丝穿过。
2、仪表的调零
在仪表安装时，罐内应还未有被测介质，浮标在罐内的底部时，重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零"值上，否则要调整钢丝长度。
3、仪表的量程调整
仪表在调好零位的基础上，再把浮标拉到容器的顶部或zui大测量点上，重锤指针部分的红色尖头应指在标尺的底部位置上，即落在标尺zui大量程点上。
八、安装使用及注意事项：
1、导向钢丝下支承焊接安装：
在容器底部按照液位计浮标运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承
2、 导向钢丝的安装：
（1） 用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮标上下移动。
（2） 导向钢丝通过浮标的导向耳勾，后穿入吊勾螺钉，把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
（3） 两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离为300mm
3、容器内有浮盘时，应和浮盘同时安装，省去以上1、2步骤。
4、 标尺安装：
标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求：
（1） 标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
（2） 标尺应与贮罐内液面相垂直，不应有倾斜现象， 标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
（3） 在焊接标尺脚架时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺槽中灵活升降。
5、 浮标连接钢丝及重锤指针的安装：
浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，zui后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
九、选型型谱：
|
ZW-UFZ 浮标液位计（中伟测控） 型号表示 |
|||
|
1 碳钢浮球 |
|||
|
2 不锈钢浮球 |
|||
|
L 测量范围 mm |
|||
|
L1 安装间距 mm |
|||
|
ZW-UFZ |
2 |
L=1000mm |
L1=500mm p=0.8g/cm 举例 |
十、订货须知：
1、注明液位计的规格、型号；
2、测量范围L；
3、被测介质及介质的湿度,温度；
4、安装距离L1的尺寸。
售后服务：
1、从合同签订之日起，我中伟公司对所提供的产品提供免费保养及维护服务,承诺终生维修服务；
2、江苏中伟测控仪表有限公司的将定期与客户，了解产品的使用情况，并解决客户使用过程中产生的问题，无偿提供；
3、保修期内出现人为的损坏，我公司负责进行维修，并收取由此产生的维修费用；
4、产品出现质量问题或对产品不满意，用户可以无条件的选择退换货，中伟测控不收取任何的手续费，出现质量问题，承担来回的运费。
