紫外老化试验箱.
主要技术参数：
1 紫外光（ uv ） ：等功率 0.02k3 （75） kcal/gmol
2 额定功率：0.2kw
3 水泵流量： 47L/min
4 转架转速： > 3rpm
5 试样至转轴垂直距离： 145mm
6 外形尺寸： 840x430x550mm （长 x 宽 x 高）

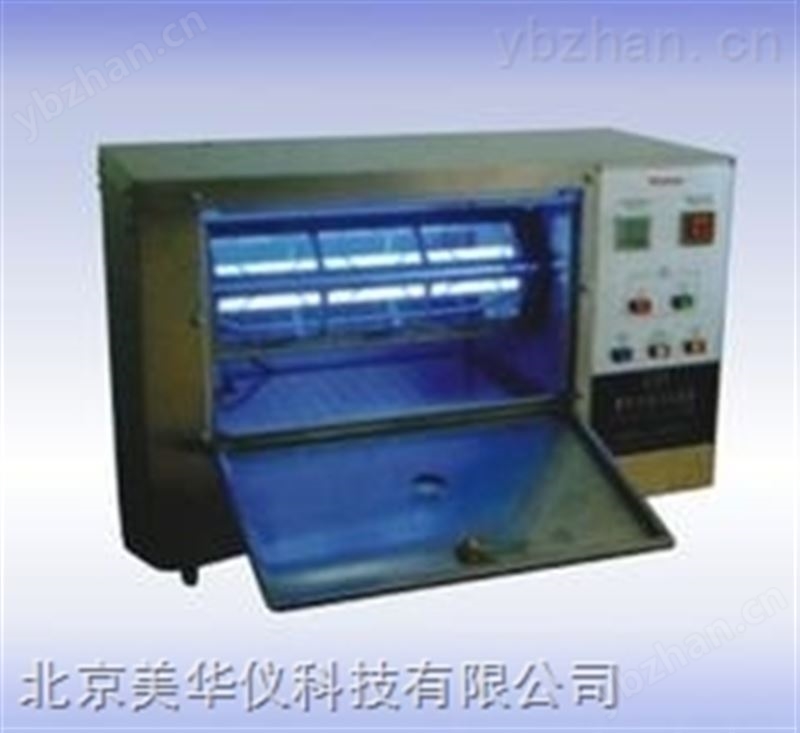

1:紫外老化试验箱./紫外老化箱
型号:MHY-06151
紫外老化试验箱.
说明：本装置适用于小型实验室用于非金属材料的有水曝露老化试验。具有快速、简便的模拟户外曝晒老化的特点，对测试不同试件的相对耐侯性具有实用价值。
主要技术参数：
1 紫外光（ uv ) ：等功率 0.02k3 (75) kcal/gmol
2 额定功率：0.2kw
3 水泵流量： 47L/min
4 转架转速： > 3rpm
5 试样至转轴垂直距离： 145mm
6 外形尺寸： 840x430x550mm （长 x 宽 x 高）
2:5MHz数字合成信号源/数字合成信号源
型号：MHY-06150
《5Mhz数字合成信号源技术指标》
一、波形：
正弦波、方波、三角波、调制波、键控波、扫描波；
二、波形特性：
1、 正弦波、方波：
频率范围：0.1Hz~5MHz
正弦谐波失真：〈1KHz：-60dbc
〈400KHz：-50dbc
〈5MHz：-40dbc
正弦波失真度：〈1%
方波上升/下降时间：〈20ns
方波脉宽：5%-95%
2、三角波：
频率范围：0.1Hz~500KHz
三、幅度特性
1、幅度范围：
0.1Vpp~10Vpp，至50欧
0.1pp~20Vpp，至开路
2、垂直分辨率：8bit
四、 偏置特性：
1、偏置范围：－10V～+10V
2、垂直分辨力：8bit
五、调制（AM,FM,PM）
1、载波：正弦波、方波、三角波
2、调制速度：0.1Hz~10Hz
3、方式：AM：内部、外部
FM、PM：内部
六、键控（ASK,FSK,PSK）
1 、载波：正弦波、方波、三角波
2、速度：0.1~10Hz
七、扫描
1、波形：正弦波、方波、三角波
2、扫描时间：100ms~10s
八、触发特性
1、 触发源：内部/外部
2、 触发方式：单次触发/多次触发
八、 测频特性：
1、测频范围：1Hz～100MHz
2、测量参数：频率、周期、计数
3、信号条理：集成低通滤波器，衰减电路
九、 输出特性：
1、输出电阻为50欧姆/600欧姆
2、具有平衡输出，具有20db、40db、60db衰减输出
八、接口：
类型：RS232
3:高清信号发生器/信号发生器
型号：MHY-06149
MHY-06149高清彩色电视信号发生器，是我厂为了适应我国高清彩电迅猛发展的市场需求而研制的。它是采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。
它有着图象清晰、时序精确（图形中心和边框可精确定位到一个像素）、采样率高（74.25MHZ和148.5MHZ）、色彩准确（每一种基色采样8位，三基色共24位）、具有十种显示图形和五种显示模式、两种信号格式（VGA、YpbPr）接口输出、图形选择有“自动”和“手动”两种方式等特点。
它可供彩电生产厂家作生产、调试、检测之用；也可以供家电商场作产品验收、产品展示之用；还可以供jia电维修部门作检测维修之用。
二、技术指标
1：显示模式（高清四种、标清一种）
①1920×1080P60（参考SMPTE274M，SMPTE294M，SMPTE260M）
②1920×1080I60（参考SMPTE274M，SMPTE294M，SMPTE260M）
③1920×1080I50（参考SMPTE274M，SMPTE294M，SMPTE260M）
④1280×720P60（参考ITU-R BT，709/ SMPTE296M）
标清（DVD）
⑤720×483P60（参考ITU-R BT。1358）
2：显示图象共10幅（其中720×483P60 无⑨ ）
① 彩条（75/0/75/0）
② 白光栅（75）
③ 红光栅（75）
④ 绿光栅（75）
⑤ 蓝光栅（75）
⑥ 黑光栅
⑦ 12级阶梯
⑧ 十字中心及显示幅值（90、95、100）
⑨ 四阶棋盘
⑩ 彩色棋盘
3：扫描、信号格式及参照标准
① 高清扫描同步为双极三电平，参照（SMPTE相关标准及有关国标）
② 标清扫描同步为单极性负极电平
③ VGA信号（R、G、B、H、V），为标准VGA电平1V-pp
④ Y pb Pr信号（参照ITU以及国家SJ/T相关标准）标准彩条信号为1Vp-p。
⑤ Y pb Pr由R、G、B信号变换，4、4、4采样。变换参照相关国标的编码公式。
⑥ 高清显示模式为16：9显示，像素比为1：1
⑦ 标清显示模式为4：3(非方型像素)：4：信号输出接口：
① HDTV分量输出：有Y、Pr、Pb三个分量输出端子。
② VGA信号输出：有15针D型VGA输出端子。
5: 信号输出幅度：
①信号输出幅度的大峰--峰值为1Vp-p。
6：供电电压：交流220V±5%
7：机箱尺寸：2.5U
8：重量：2.5Kg
四、使用方法
1、 显示模式切换键：按动一次模式切换一次（由机箱面板发光管与图示指示）。
2、 显示图象切换键：按动一次图象切换一次（由机箱面板发光管与图示指示）。
3、 图象自动切换与手动切换键：按入为手动，弹出为自动。自动图象切换（间隔10秒）。
4、仪器与高清彩电的连接：
用随机附上的三根视频电缆将HDTV输出端按照Y、Pr、Pb与高清彩电
Y、Pr、Pb的输入端一一对应相连。
5、 选择显示模式：
根据高清彩电所支持的显示模式，选择好仪器相应的显示模式，例如
720P60（我国有些高清彩电标注720P50或者1080I50的实际上是支持720P60或者1080I60的）
6、 选择好图形切换方式：
根据需要，选择好图形切换方式，如“手动”。
7、 先开启本仪器的电源，再开启高清彩电的电源，用电视机的遥控器选择到HDTV（或DVD）输入方式中的Y、Pr、Pb模式后，即可出现明亮清晰的图象，并根据需要选择合适的图形样式。
五、注意事项
1、由于我国目前有关VGA标准中只支持到1080I60，并不支持1080P60，当采用VGA输出连接形式且选用1080P60模式时，出现图象幅度变大和卷边现象则属正常。
2、 请不要把本机的Y、Pr、Pb输出端连接到普通彩色电视机的Y、Cr、Cb色差分量输入端上，否则会因行频过高而出现不可预计的后果。
3、 为方便用户使用，本机前后面板均装有HDTV分量输出和VGA 输出端子，但同种输出端子只能使用一个，否则会因阻抗不匹配而影响效果。
六、随机附件
1、 电源线一根。
2、 HDTV分量输出线三根。
3、 说明书一份

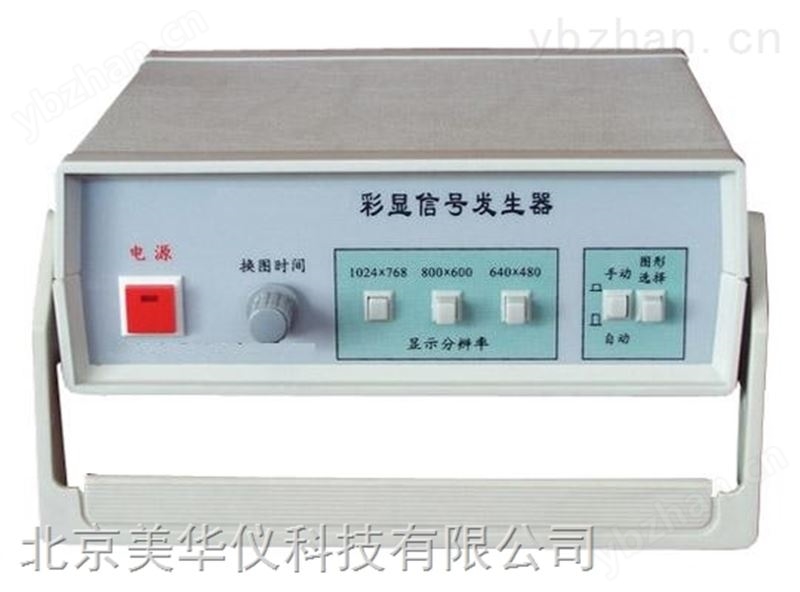

4:彩显信号发生器/信号发生器
型号：MHY-06148
一、概述：
MHY-06148型彩显信号发生器是我厂根据目前我国市场上流行的CRT显示器和液晶显示器所采用的显示模式和分辨率而研制出来的一款高精度、高性能价格比的彩显信号发生器。
该彩显信号发生器严格遵循VESA标准而生成彩显所需的视频信号与同步信号，具有640×480、800×600和1024×768三种显示模式（分辨率），其中640×480分辨率有12种图形、800×600分辨率有14种图形，而1024×768有16种图形，图形的水平线和垂直线的宽度极窄，边框及中心定位十分准确，可达一个像素。图形显示有手动选择和自动播放两种方式，而自动播放时两幅图形之间的时间间隔用户可通过面板上的“换图时间”旋纽在3—12秒之间进行调节，*地方便了不同用户的需要，因此，该显示器是彩显专业生产厂家、电脑商场和jia电维修行业的*仪器。
二、技术指标：
1、 640×480显示模式：
行频：37.5KHZ
场频：75HZ
视频输出幅度：700mV
同步信号极性：负
图形宽高比：4：3
图形种类：
白场、红场、绿场、蓝场、黑场、标准彩条、场彩条、彩块、白+三基色彩条（白、红、绿、蓝）、补色（黑、青、紫、黄）、白线黑底十字中心线、方格（共12种）。
2、 800×600显示模式：
行频：37.8KHZ
场频：60HZ
视频输出幅度：700mV
同步信号极性：负
图形宽高比：4：3
图形种类：
白场、红场、绿场、蓝场、黑场、标准彩条、场彩条、彩块、白+三基色彩条（白、红、绿、蓝）、补色（黑、青、紫、黄）、白线黑底十字中心线、黑线白底十字中心线、方格、黑线方格（共14种）。
3、 1024×768显示模式：
行频：68.7KHZ
场频：85HZ
视频输出幅度：700mV
同步信号极性：负
图形宽高比：4：3
图形种类：
白场、红场、绿场、蓝场、黑场、标准彩条、场彩条、彩块、白+三基色彩条（白、红、绿、蓝）、补色（黑、青、紫、黄）、白线黑底十字中心线、黑线白底十字中心线、方格、黑线方格、五黑块、五白块（共16种）。
三、仪器的使用：
4、 仪器与显示器的连接：
把显示器的15针D型插头插入仪器后面板的“VGA输出”座，请锁紧固定螺栓，以使其接触良好。
5、 选好合适的显示模式，通常15英寸以下的显示器，不宜选用1024×768的显示模式，例如可以选用800×600的显示模式。
6、 根据需要选择“手动”方式或者“自动”方式。选择“手动”方式时，每按一次按键则转换下一幅图形，自动”方式则自动更换图形，图形保留时间的长短可用面板上的“换图时间”旋纽进行调节，它能从3秒—12秒之间变化。
7、 开启仪器电源，如果显示器性能良好，即可出现鲜明稳定的图形。
四、注意事项：
8、 仪器的供电电源为交流220V±10%，50HZ。
9、 仪器内部采用的进口大规模集成电路已经过加密处理，请不要私自拆卸，否则会造成仪器的损坏，此损坏不属我厂保修范围。
10、本仪器能适合我国市场上绝大多数品牌的彩显，如果遇有个别彩显不能出现图形，请确认：
（1）、该显示器是否为故障机。
（2）、该显示器是否不是采用我国流行的VESA标准。

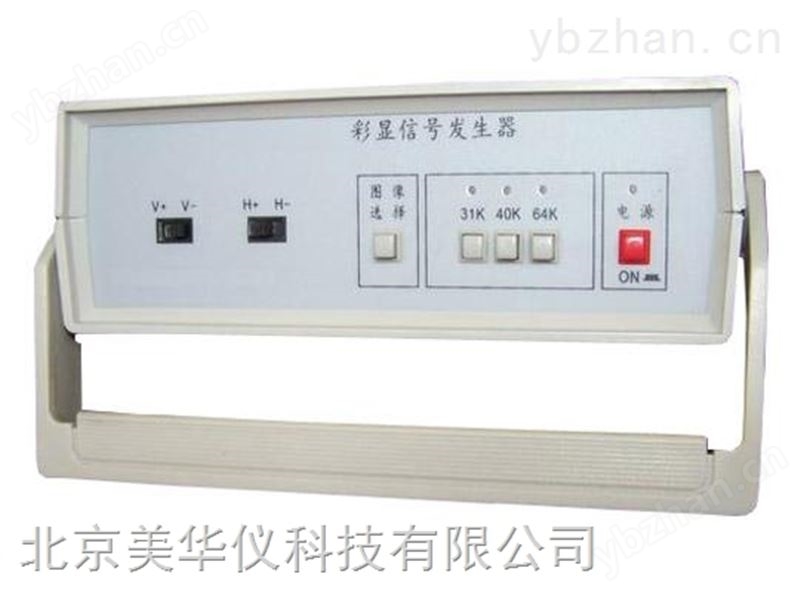

5:彩显信号发生器/信号发生器/显示器测试信号发生器
型号：MHY-06147
一、 产品特点：
显示器测试信号发生器，是对显示器进行常规性能测试的手段和工具，也是从硬件对显示器进行维修和调整的有力手段，通过对标准图形的观察和分析，基本上能够判断显示器的总体性能，这些性能，（从用户角度来看）主要有：1 清晰度 2 良好的线性 3 屏幕中心及边沿会聚良好 4 较高的视频带宽 5色纯 、色饱和、色彩是否失真等。
它能满足不同层次的测试和维修需要, 无论是显示器生产厂或经销商、或者维修人员 、计算机房、以及单位用户、甚至个人用户，都可以用它对显示器，进行无需连接主机的画面演示、测试、检查，和维修后调试。它具有质量高（产生高分辨率的多种测试图形），体积小携带和使用方便，能产生多种行频和场频的标准测试信号，能适应从早期14寸，直到现在流行的17寸以及更大屏幕的液晶显示器。
二、应用特点：
MHY-06147型为显示方式可选的测试信号发生器，具有八种测试图形，测试清晰度逐步提高，行、场频逐步提高，能满足高清晰度，大屏幕显示器的常规性能测试。
可选择的三种显示方式：
１：６４０＊４８０（３１Ｋ／６０Ｈz）
２：８００＊６００（４０Ｋ／６４Ｈz）
３：１０２４＊７６８（６４Ｋ／８０Ｈz）
方式选择由面板上的选择开关来切换，可根据被测显示器种类或测试者的目的选择用哪一种，或轮换使用。
测试图形：标准和非标准图型共有八种（以上三种方式每一种均有八种图型）
（1） 彩条：主要测试色度是否失真，以及对症调整相应的色枪，
彩条间分界是否清晰分明，有无沁色现象，如有则会聚不良，调整显像管尾磁环，如色边界模糊，可能散焦，可试调聚焦。
（2） 方格：测试线性及４: 3宽高比时，水平和垂直有否失真，
上下左右边沿有否扭曲（自动Ｓ校正）和屏幕清晰度。
（3） 黑／白（Ｂ／Ｗ 平衡）图：测试暗平衡和白平衡，如不平
衡，可调整尾板三基色微调。
（4） Ｒ、Ｇ、B、Ｗ四竖彩图。
（5） 横彩条。
（6） 护边框，加中心十字线。
（7） R、G、B单场。
（8） 点子等八种图形，均可用于测试有关状态。面板上的图像选
择按键，可手动切换测试画面，为适应部分特殊显示器，有行极性（H+、H-），场极性（V+、V-） 切换开关。使用时将显示器连线插头，直接连接到信号发生器后面板上的15针D型插座，开启机箱前面的电源开关，再打开显示器电源，即可测试
