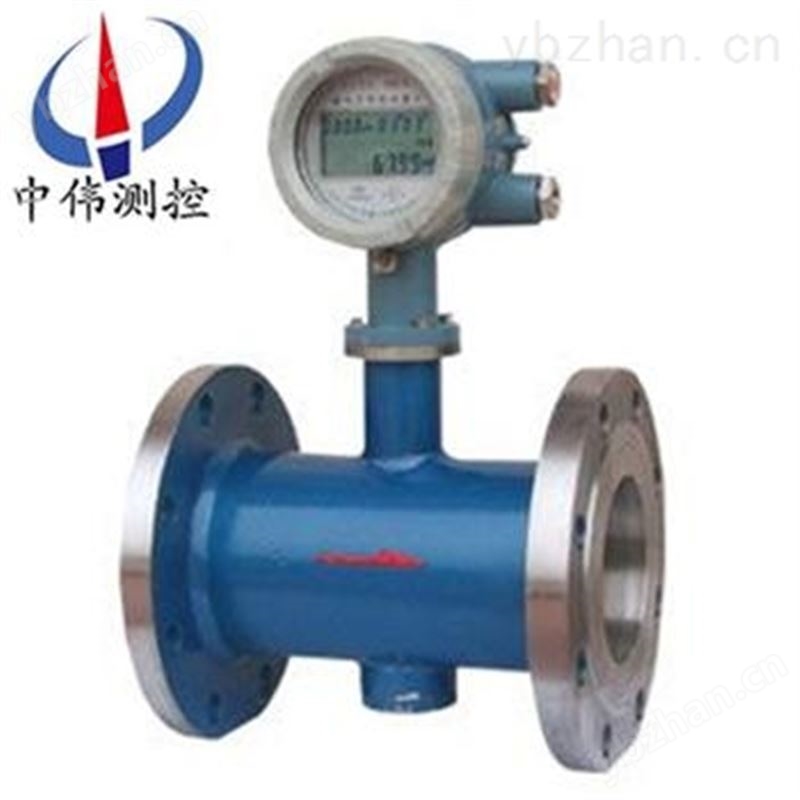

流量仪表>>ZW-LUCH直通磁电流量计：
一、仪表简介：
直通式磁电流量计是一种速度式流量仪表，是集信号检测及微电子智能化技术于一体的高新机电产品。兼有涡街流量计和电磁流量计两种仪表的优点，无可动部件，计量稳定。流量仪是由传感器和计算仪两部分组成，既可做成一体式，也可做成分体式。并可用于无电源场所使用。能测量0-100℃导电液体，包括水(工业用水、民用水) 、酸、碱、盐等强腐蚀性液体和纸浆、泥浆、废污水及固液两相悬浮液的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政管理、水利建设等领域。
二、工作原理：
磁电式流量计是根据法拉第电磁感应原理研制的。在传感器内放置一个与被测介质流向垂直的感应发生体，其下游的磁钢产生强磁场，磁力线穿过管道。当介质流经感应发生体时，在其下游两侧交替地分离释放出两列规则的旋涡，该旋涡切割磁力线感应出频率相同的电动势，用电极检出电信号，在一定速度范围内该信号正比于管道内介质流量。
三、结构组成：
直通式磁电流量计是由磁电式流量变送器和磁电式流量显示器两组成。
四、*优势：
1 耐腐蚀性能好、结构简单：传感器采用不锈钢材料制造，可耐强酸、强碱，内部无机械可动部件，不易堵塞，不会阻卡，从而使用寿命长。
2 使用功能齐全：显示仪不仅能显示日期、瞬时流量和累积流量，而且能记录、贮存每天的日流量，以备检索，其贮存日流量容量达2600日，还可以查询7年内任意日期的日流量。
3 性能稳定：磁电感应的流量信号的电路采用单片机对其进行运算、控制、处理技术，能识别流量与振动数据，消除所有干扰信号，具有良好的抗震，抗干扰能力，可耐1g振动（压电式耐振≤0.2g），使计量性能稳定、可靠。
4 下限流量低，量程比大，测量准确：流量计测量流速范围为 0.2～7.5m/s。显示仪单片机具有八段非线性流量误差修正功能和输出脉冲信号远传功能。
五、使用条件：
1、环境温度：-30℃--60℃
2、相对湿度：≤85%RH
3、适用介质：水、含油污水、酸碱液
4、介质温度：-20℃--120℃
六、性能指标：
1、测量管径：DN15—DN300；
2、工作压力：1—42Mpa；
3、测量精度：±1%；
4、信号输出：4—20mA；脉冲输出；
5、脉冲输出：0-1000Hz；
6、通讯接口：RS485接口；
7、供电电源：DC24V。
七、拆卸和安装要求说明：
1、拆卸和安装磁电流量计时要轻拿轻放，用力过重可能会造成传感器失灵或者计量不准；
2、流量计上箭头方向为液体流动方向，磁电流量计组件应严格按照要求的排列顺序和方向安装；
安装要求：
1、流量计可水平、垂直安装，垂直安装时流体必须自下而上流动。液体应充满管道，不得有气泡。
2、安装时液体流动方向应与流量计外壳上指示流向的箭头方向*，流量计上游端至少应有20倍口径长度的直管段，下游端应不少于5倍口径的直管段。
3、流量计应远离外界电磁场，如不能避免，应采取必要的屏蔽措施。
4、为了检修时不致影响液体的正常输送，应在流量计的安装处，安装旁通管道。
5、流量计露天安装时，请采用防雨措施。
6、防爆型流量计，必须在安全场所拆装仪表外壳。
八、参数表：
|
公称口径 DN （㎜） |
公称压力 PN （ MPa ） |
流量范围 Q （ m3/h ） |
仪表系数 K （ kn/m3) |
zui大示值 （ m3) |
zui小示值 （ m3) |
瞬时流量zui小示值（ m3/h ） |
|
15 |
1 ～ 42 |
0.2 ～ 3 |
640 |
9999.9999 |
0.0001 |
0.001 |
|
20 |
1 ～ 42 |
0.3 ～ 5 |
320 |
|||
|
25 |
1 ～ 42 |
0.5 ～ 10 |
160 |
|||
|
32 |
1 ～ 42 |
0.75 ～ 15 |
||||
|
40 |
1 ～ 42 |
1 ～ 20 |
64 |
99999.999 |
0.001 |
0.01 |
|
50 |
1 ～ 42 |
1.5 ～ 30 |
||||
|
65 |
1 ～ 42 |
3.5 ～ 70 |
16 |
|||
|
80 |
1 ～ 42 |
6 ～ 120 |
||||
|
100 |
1 ～ 26 |
9 ～ 180 |
6.4 |
999999.99 |
0.01 |
0.1 |
|
125 |
1 ～ 26 |
12.5 ～ 250 |
||||
|
150 |
1 ～ 26 |
20 ～ 400 |
||||
|
200 |
1 ～ 4 |
35 ～ 700 |
2.56 |
9999999.9 |
0.1 |
1 |
|
250 |
1 ～ 4 |
60 ～ 1200 |
1.28 |
|||
|
300 |
1 ～ 4 |
100 ～ 2000 |
0.64 |
九、选型型谱：
|
基本 型号 |
1 |
2 |
3 |
4 |
5 |
说明 |
|---|---|---|---|---|---|---|
|
公称 通径 |
公称 压力 |
材质 |
远传 方式 |
工作 温度 |
||
|
ZW-LUCH |
磁电式流量计（中伟测控） |
|||||
|
15～300mm |
公称通径15～300mm |
|||||
|
1.6～42 |
公称压力1.6～42mpa |
|||||
|
C4 |
304不锈钢 |
|||||
|
C6 |
316不锈钢 |
|||||
|
F |
脉冲、当量输出 |
|||||
|
I |
电流输出 4-20MA |
|||||
|
R |
RS485、Mudbus |
|||||
|
H |
Hart协议 |
|||||
|
A |
介质温度≤80℃ |
|||||
|
B |
介质温度≥80℃ |
十、设计选用及订货须知：
1、产品：如有型号标准，请直播中伟测控咨询价格，了解详情！
2、：如没有产品型号规格，请把工况要求、设计图纸、技术规范，发送邮件至本公司。
3、产品订货如需参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（焊接、法兰等）。
4、报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
5、质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
售后服务：
1、从合同签订之日起，我中伟公司对所提供的产品提供免费保养及维护服务,承诺终生维修服务；
2、江苏中伟测控仪表有限公司的将定期与客户，了解产品的使用情况，并解决客户使用过程中产生的问题，无偿提供；
3、保修期内出现人为的损坏，我公司负责进行维修，并收取由此产生的维修费用；
4、产品出现质量问题或对产品不满意，用户可以无条件的选择退换货，中伟测控不收取任何的手续费，出现质量问题，承担来回的运费。
