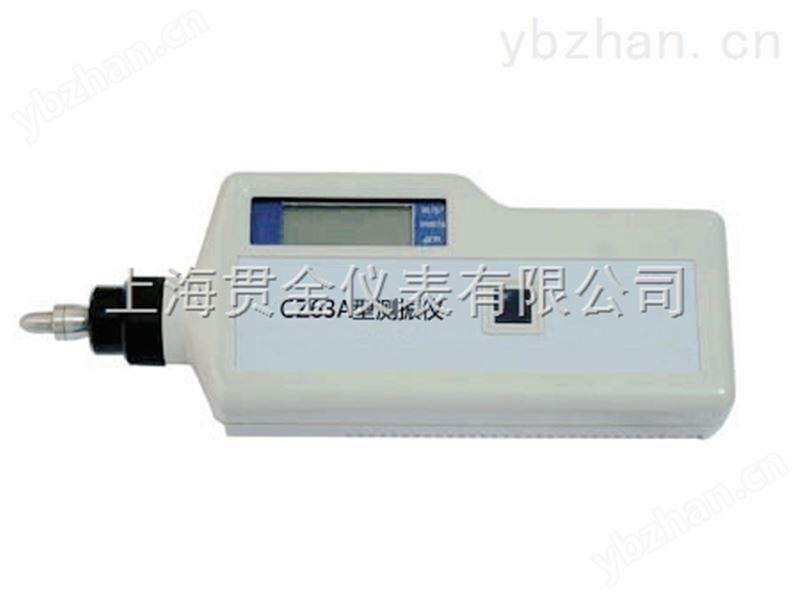

CZ63A便携式空压机平衡机手持测振仪器

CZ63A便携式空压机平衡机手持测振仪器

一、产品概述

功能特点：

1、结构简单，操作方便。一体化设计，将加速度传感器和仪表装在一个壳体内，使用时只需将仪表探头对准被测体，按下测量键即可进行测量。

2、仪表采用一节9V叠层电池供电，具有低电压检测和指示功能，当电池电压下降到影响测量精度值，CZ63A便携式空压机平衡机手持测振仪器液晶显示器有电池符号出现，提醒用户更换电池。

3、具有自动关机功能，使得电池具有更长的使用寿命。

4、仪表具有锁存功能，松开测量键后可将数据锁存，便于使用、读数。

5、仪表主要从能量的角度反应被测物体振动的大小，可以测量振动速度的均方根值，位移的峰－峰值以及加速度的半峰值，从而满足了各种测振需要。

二、 CZ63A便携式空压机平衡机手持测振仪器主要技术指标：

1、测量范围：振动位移（P-P）： 0～1999μm

振动速度（RMS）：0～199.9mm/s

振动加速度( O-P) ：0～199.9m/s²

2、幅值测量误差：

[1] 频响范围与幅值误差：

振动位移（P-P）： 10～500Hz，≤±5%

振动速度（RMS）： 10～500Hz，≤±5%

振动加速度（O-P）：10～1000Hz，≤±10%

[2] 幅值线性误差：

振动位移（P-P）：0～20μm，≤±10% ＞20μm，≤±5%

振动速度（RMS）： 0～2.0mm/s, ≤±10% ＞2.0mm/s，≤±5%

振动加速度（O-P）：0～2.0m/s², ≤±10%＞2.0m/s²，≤±5%

3、低电压指示：电池电压低于5.5V，显示低压提示符，此时应更换电池。

4、数据保持时间：当松开测量键后，测量的数据能保持一分钟。

5、示值波动：示值指示波动不大于一个分辨率。

6、使用环境：环境温度：0～40℃　　相对湿度：≤80%

大气压力：75～106Kpa

7、尺寸：185（H）×68（W）×30（D）mm

8、重量：230g（含电池）

三、工作原理

    加速度传感器信号首先经滤波放大得到加速度信号，然后经一级积分得到速度信号，此信号再经一级积分便得到位移信号，这三种信号经测量选择开关选择出一种信号，进行交直流转换和A/D转换，zui后送三位半液晶屏显示。备安全监控器，KR-939NCS型风机转速频率表VB-Z500B 旋转机械状态监测保护表，VB-Z412双通道轴位移/胀差监测仪，VB-Z410/410A轴位移/差胀监测仪，VB-Z430F双通道轴承振动监测仪，VB-Z430 双通道轴承振动监测仪VB-Z720 双通道水机摆度监测仪，VB -Z730 双通道水机振动监测仪，VB-Z420双通道轴振动监测仪，VB-Z470B壁挂式正反转监视仪，VB-Z470正反转监测仪，VB-Z440转速监测仪XZD-LG型壁挂式振动烈度监控仪，XZD-L型振动烈度监控仪，XZD-4型四通道振动监控仪，XZW-D型轴向位移、胀差监控仪，XZS-04型智能转速监控仪，XZD-Z型轴振动监控仪，XCW-R型热膨胀行程监控仪，XCW-U型油箱油位监控仪，XCW-Y油动机行程监控仪，XZD-W型振动监控仪WB8100E旋转机械监测仪表，WB8600EH水轮发电机组状态监测仪表，WB8800E旋转机械监测系统，WB8501C数显式轴向位移监测仪，WB-8381GE智能转速监控仪，MLI-2001双通道振动监测仪，XSM系列转速仪，WB8521C数显式相对膨胀监测仪，WB-8531C数显式热膨胀监测仪，WB-8112B数显式双通道振动监测仪JM-B-6Z监测保护装置，JM-B-6000汽轮机监测保护装置，JM-B-3E双通道振动监测保护仪，JM-B-7智能振动监测保护仪，JM-B-201智能振动温度检测仪，JM-B-4振动温度监测保护仪，JM-B-3Z智能振动监测保护仪，JM-B-6Z(402)监测保护装置，JM-B-5S振动监测保护仪，JM-X-3系列智能行程监测保护仪，JM-X-3W智能轴向位移监测保护仪，JM-X-3Z智能胀差监测保护仪，JM-C-3系列智能转速监测保护仪，JM-C-7F挂壁式反转速监测保护仪，JM-C-5S转速监测保护仪，JM-C-6C三取二超速监测保护仪8000/B/C/E系列组合式监视保护装置，RDZW 系列轴向位移监视仪，RDCZ 系列胀差监视仪，RDXZ 系列轴振动监视仪，CZJ-B 系列振动监视仪，CZJ-4D 型四通道振动监视仪SZC-04 系列智能转速表，SZC-04F 系列智能转速反转速表，DZC-02A型转速表HZD-8500/C/D汽轮机监控保护装置，HZD-RSDC型超速保护装置，8500B旋转机械监测保护系统，HZW型轴向位移监控仪，HZW-Z型智能胀差监控仪，HZS-04N型智能转速表
