数字超声波探伤仪 超声波无损探伤仪 钢铁冶金业无损探伤检测
数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的*仪器。

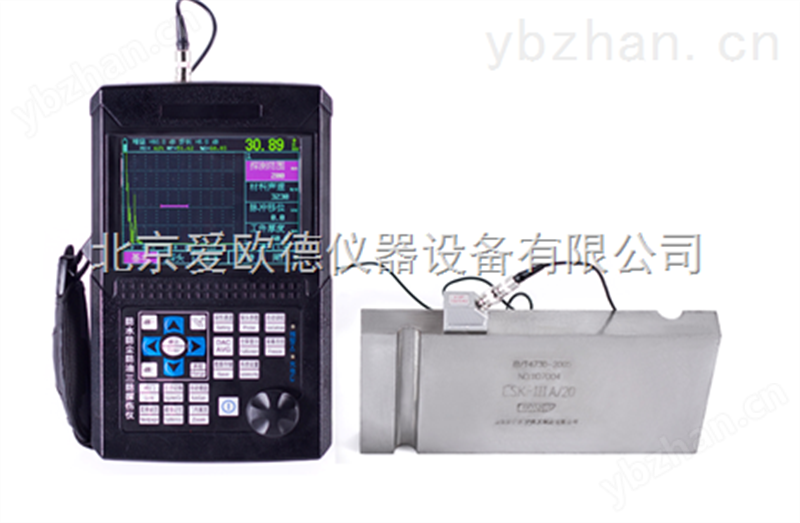

数字超声波探伤仪 超声波无损探伤仪 钢铁冶金业无损探伤检测仪
型号： AODJ- DZ958
产品概述：
数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的*仪器。
主要功能：
●高精度定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷Z高波自动换算孔径ф值,大平底自动计算；
●15个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放50幅A扫波形及数据；
● DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●13个内置探伤标准可调出；
●可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力；
●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
●高性能安全环保锂电池供电，可连续工作8小时。
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
重要辅助功能：
●角度和K值两种输入方式
●回波次数分析
●电源状态指示
●闸门声光报警
●DAC声光报警
●屏幕的冻结和解冻
●时钟显示
技术参数
|
扫描范围： |
0 ～ 6 000mm 钢纵波 |
|
工作频率： |
0.4MHz ～ 15MHz |
|
垂直线性误差 |
≤ 4 % |
|
水平线性误差 |
≤ 0.2% |
|
增益 |
110dB |
|
灵敏度余量 |
＞ 60dB （深 200mm Φ 2 平底孔） |
|
分辨力 |
＞ 32 dB （5N20） |
|
动态范围 |
≥ 30dB |
|
噪声电平： |
＜ 8% |
|
重复发射频率 |
100~1000HZ |
|
声速范围 |
1000 ～ 9999 （ m/s ） |
|
工作方式 |
直探头、斜探头、双晶、穿透 |
|
数字抑制 |
（ 0 ～ 80 ） % ，不影响线性与增益 |
|
工作时间 |
连续工作 8 小时以上（锂电池） |
|
环境温度 |
（ -20 ～ 70 ）℃（参考值） |
|
相对湿度 |
（ 20 ～ 95 ） % RH |
|
外型尺寸 |
260*160*53 （ mm ） |
|
重量 |
1.2KG |
标准配置
|
1. |
主机 |
1 台 |
|
2. |
直探头 |
1 个 |
|
3. |
斜探头 |
1 个 |
|
4. |
9V 电源适配器 |
1 个 |
|
5. |
探头连接线 |
1 根 |
|
6. |
产品包装箱 |
1 个 |
|
7. |
使用说明书 |
1 本 |
|
8. |
合格证、装箱卡、保修卡 |
1 套 |
选配件
1.PC超声波探伤仪通讯软件
2.标准试块
3.耦合剂
