微机继电保护测试仪/微机继保仪/三相继电保护测试仪/三相继保校验仪/继电保护装置试验仪(中西器材）工控机 型号: M384940/ZXYD331

库号：M384940   查看hh

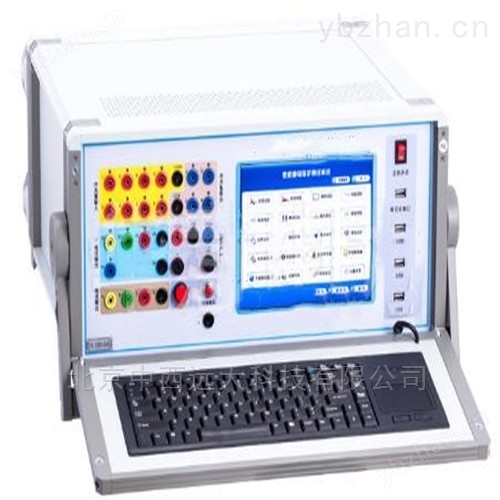

本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能大。体积小、精度高。
交流电流源：


相电流输出（有效值） 0--40A/相，精度0.5%
三相并联输出(有效值) 0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相大输出功率 420VA
三相并联电流大输出功率 900VA
三并电流大输出允许工作时间 10s
频率范围 0--1000Hz；精度：0.001Hz
谐波次数 2--20次；相位：0--360°；精度：0.1°
直流电流源：


谐波次数 2--20次
相位 0--360°
精度 0.1°
交流电压源：


相电压输出（有效值） 0--125V/相；精度：0.5%
相电压输出（有效值） 0--125V/相；精度：0.5%
线电压输出（有效值） 0--250V
相电压/线电压输出功率 75VA/100VA
频率范围 0--1000Hz 精度：0.001Hz
谐波次数 2--20次
相位 0--360°
精度 0.1°
直流电压源：


相电压输出幅值 0--±150V；精度：0.5%
线电压输出幅值 0--±300V
开关量端子：


相电压/线电压输出功率 90VA/180VA
开关量输入端子 8对
空接点 1--20mA，24V 装置内部有源输出
电位翻转 0--6VDC为低电平; 15--250VDC为高电平
开关量输出端子 4对，空接点，遮断容量：110V/2A，220V/1A
时间测量范围：


范围 1ms--9999s
测量精度 1ms
体积重量：


体积 455 (mm)×530 (mm)×220 (mm); 约30Kg
电源 AC220V±10%；50Hz；10A
