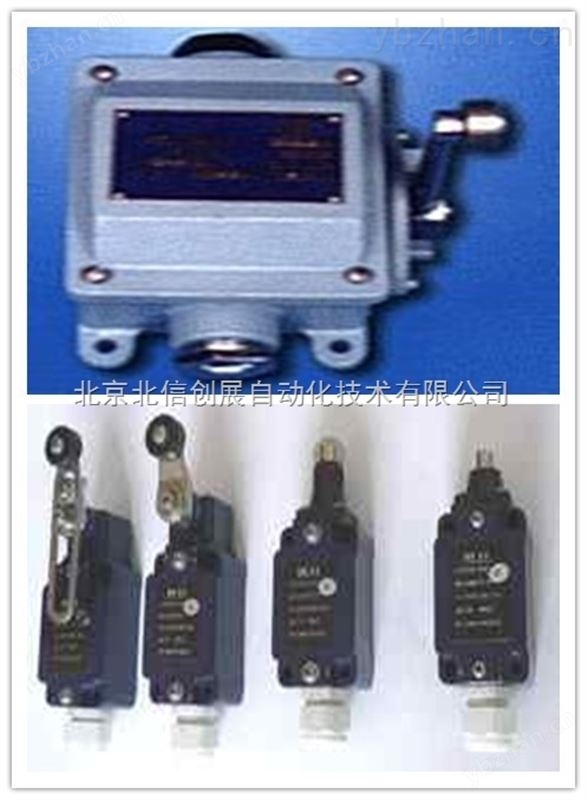

LX918-120限位开关盒，用于交流50-60Hz，电压至500V及直流电压至440V的电路中，作限制各种机构的行程之用，也可直接作5.5kw三相鼠笼异步电动机（主要源的二相断火）限位开关。
结构及工作原理
限位开关的外壳采用铜合金制成，其外壳有很好的机械强度，且有较好耐腐蚀性能。在海洋船舶环境条件下，材料的性能不会恶化。外壳型式为防护式，防护等级可达 IP67 。 由于弹簧作用，能自动复位。操作位置： 45°→0°←45° 限位开关的触头断开与闭合由凸轮位置决定。
适用环境条件
|
环 境 条 件 |
额定数据 |
|
环境空气温度 |
-25℃-+45℃ |
|
海上潮湿空气 |
有 |
|
油雾、霉菌 |
有 |
|
倾 斜 |
任意倾斜 |
|
摇 摆 |
≤45℃ |
|
振动、冲击、颠震 |
有 |
主要技术数据
符合标准
符合 IEC377-2 控制开关特殊要求，并通过中国船级社检验，符合船用标准。铭牌标有 CCS 船检标志。限位开关约定发热电流为 16A ； 额定绝缘电压为 500V ； 额定工作电压（ Uc ）和额定工作电流（ Ie ）
直接控制 5.5Kw 三相鼠笼型异步电动机用的额定工作电压为 440V 以下 , 额定工作电流为 12A 。
|
项目 |
交 流 |
直 流 |
||||
|
Ue V |
500 |
380 |
220 |
440 |
220 |
110V |
|
IeA V |
2.00 |
2.60 |
4.60 |
0.14 |
0.27 |
0.55 |
