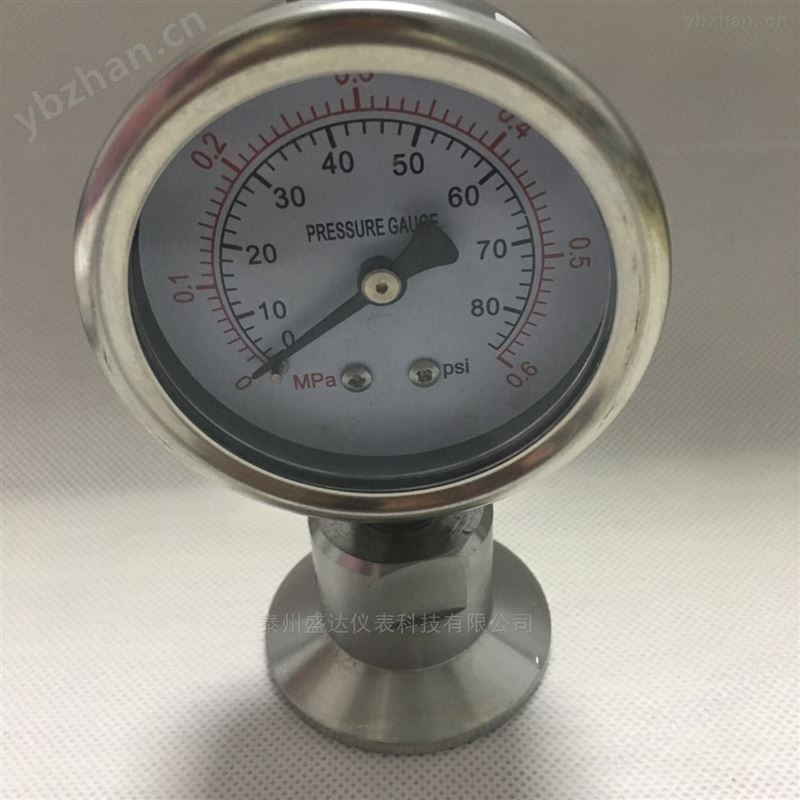

隔膜不锈钢压力仪表y60适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。
由隔膜隔离器与通用型 压力仪表 组成一个系统的隔膜表。
隔膜不锈钢压力仪表y60 与设备连接方式主要有螺纹连接 和 法兰连接 及卫生 卡箍 式等。 主要用于石油化工、制碱、化纤、染化、制药、食品、卫生系统和制碱等工业部门生产过程中测量 流体介质 的压力之用 。
隔膜不锈钢压力仪表y60 结构原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩 压力仪表 测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
用途
当我们测量一般气体、水和油液的压力时，可选用 一般压力表 ：当测量硝酸。磷酸、强碱的压力时，可用 不锈钢压力表 。但是当被测量的介质有很强的腐蚀性（如盐酸、湿 lv气 、二lv化铁），有很高的粘度（如乳胶），易结晶（如盐水），易凝固（如热沥青），有固态浮游物（如污水），则再选用以上压力表是不可行的，因为就是SUS316不锈钢管也会被盐酸腐蚀，沥青和污水中的浮游物很快会将压力表的导压孔堵塞，而使仪表失去使用功能。隔膜压力表则能解决这些问题，人们可以根据不同的强 腐蚀介质 而选用不同的耐腐蚀隔膜膜片材质而起到防腐的作用。
技术指标
1、温度特性：
由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体 膨胀系数 ，使 压力仪表 随受压部温度升高而示值也升高，其温度 影响量 与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低 量程 的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
2、 精度等级 ：1.6级；2.5级
3、测量范围（Mpa) 螺纹连接 式：~0.1~0/0~60/0~100
法兰连接 式：~0.1~0/0~25
卡箍 卫生型：~0.1~0/0~2.5
4 、内部填充工作液：(1)硅油 ；(2)根据客户需求填充
5 、工作条件：
(1)温度：环境温度-20~+55℃；被测介质温度-20~+55℃
(2)工作压力：静负荷：用至测量上限值的3/4
(3) 交变负荷：用至测量上限值的2/3
(4) 短时压力：用至测量上限值
7 、连接尺寸
(1) 螺纹连接 ：M20*1.5(G3/8″ G1/2″)
(2)法兰连接：
A.机械工业部标准JB81-94《平焊钢法兰》
B.化学工业部标准《耐酸平焊钢法兰》
C.根据用户需求定制
8、仪表外径：φ60mm；φ75mm；φ100mm；φ150mm
9、仪表执行标准JB/T8624-1997
订货须知
1、订货时请注明型号，名称，测量范围，测量介质，工作温度，连接形式及尺寸， 精度等级 。
2、如有特殊要求，请在订货时详细说明。
3、隔膜压力表不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。
4、订货之前，根据被测介质的特性，如腐蚀性、易凝固、易结晶，腐蚀性被测介质要根据特性选用 不锈钢压力表 或采用不同耐腐蚀性材质隔离膜片的隔膜压力表， 高温环境 下就要使用高温熔体隔膜压力表，一般介质如（水、对铜或 铜合金 无腐蚀性气体）等则可用 一般压力表 。
