CGDL为圆柱形干式型电容器，主要用在电力系统作为补偿无功功率提高功率因数之用，
电容器厂家_CGDL系列圆柱型自愈式电力电容器
CGDL系列产品系列说明
采用*的美式防爆安全结构；
内置放电电阻,安全可靠；螺栓出线端子，符合大容量、大电流的要求，接线牢固可靠，避免烧毁接线端子；
电容器元件用金属化薄膜采用优质成品膜，交流变频电源厂家具有很高的自愈性能，保证了产品的高质量，特别的方阻设计，满足了高可靠性的接触和高耐压的要求；
产品描述：
1． 螺栓出线方式，保证了接线的可靠稳定，满足大容量、大电流的要求；
2． 安全可靠的美式过压力防爆结构，使得产品更安全，更可靠；
3． 长寿命、多元件设计，增加散热面积，使电容器的温升更低，延长电容器的使用寿命；
4． 电容器元件用金属化薄膜采用特别的方阻设计，既有很高的自愈性能，又满足了高可靠性的接触和高耐压的要求；
5． 安全有效的防护措施，免除对人体的伤害；
6． 方便可靠的安装方式，提高了工作效率；
7． 优质圆柱形铝外壳，美观漂亮，更小的体积，使得单柜的容量更大。工业产品的设计家电化，提升成品形象，为客户创造zui大价值。
技术参数
|
额定电压 |
400V、440V、450V、480V、500V、525V、690V、750V、850V、866V、950V。 |
||
|
执行标准 |
IEC831-1（2） IEC60831-1.2 VDE0560-46+47 GB12747-2004 |
||
|
过电压 |
1.1Un8小时/天.1.15Un 30分/天 1.3Un1分钟 |
||
|
过电流 |
1.3In (峰值电流：300倍的额定电流) |
安全保护 |
压力保护器 |
|
容量偏差 |
-5%至+5-+15%Cn(额定电容) |
介质 |
优质金属化聚丙烯膜.安全膜，高温薄膜。 |
|
介质损耗 |
在额定电压下≤0.25W/Kvar |
外形结构 |
铝外壳。底部设有螺栓 |
|
电压试验 |
极间施加2.15Un10秒，极壳3KV.10秒 |
放电保护 |
附带内置放电模块（1分钟 ≤50V） |
|
环境温度 |
-25/D（-2 5℃～+55℃） |
保护等级 |
IP20(加封盖，满足IP54) |
|
使用海拔 |
4500米 |
使用寿命 |
平均.大于170000h |
|
注入材料 |
气体、氮气 |
内置 |
灭弧装置 |

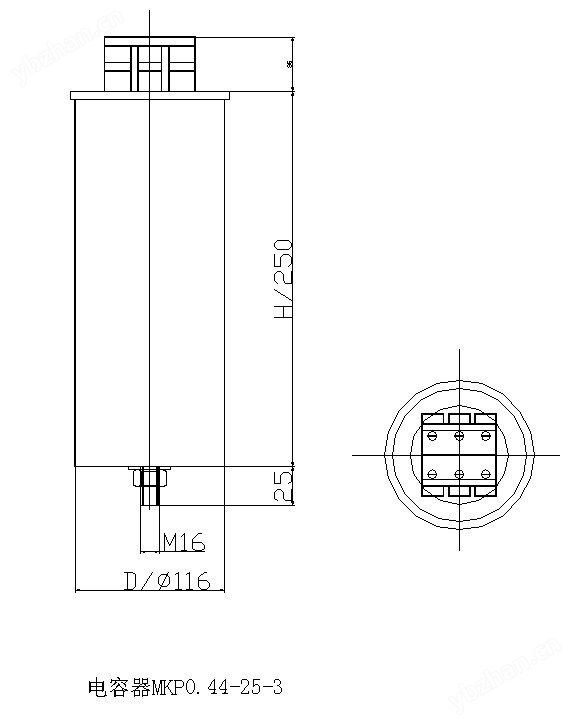

产品规格表
CGDL 400V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压400V，三角形接线
|
型号规格 |
额定容量 |
额定电容量 |
额定电流 |
尺寸(mm)外径(D)*高度(H) |
安装尺寸 |
|
CGDL400-5-3 |
5 |
3×33 |
3×7.2 |
76×120 |
M12×16 |
|
CGDL400-6-3 |
6 |
3×40 |
3×8.6 |
76×120 |
|
|
CGDL400-10-3 |
10 |
3×66 |
3×14.4 |
76×235 |
|
|
CGDL400-15-3 |
15 |
3×100 |
3×21.7 |
76×235 |
|
|
CGDL400-20-3 |
20 |
3×133 |
3×29 |
100×235 |
M16 |
|
CGDL400-25-3 |
25 |
3×166 |
3×36 |
100×285 |
|
|
CGDL400-30-3 |
30 |
3×199 |
3×43.3 |
116×285 |
CGDL 440V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压440V，三角形接线
|
型号规格 |
额定容量(kVar) |
额定电容量 |
额定电流 |
尺寸(mm)外径(D)*高度(H) |
安装尺寸 |
|
CGDL440-5-3 |
5 |
3×27 |
3×6.6 |
76×120 |
M12×16 |
|
CGDL440-6-3 |
6 |
3×33 |
3×7.8 |
76×120 |
|
|
CGDL440-10-3 |
10 |
3×54.8 |
3×13 |
76×235 |
|
|
CGDL440-15-3 |
15 |
3×82 |
3×19.7 |
76×235 |
|
|
CGDL440-20-3 |
20 |
3×110 |
3×26.2 |
100×235 |
M16 |
|
CGDL440-25-3 |
25 |
3×137 |
3×33 |
100×286 |
|
|
CGDL440-30-3 |
30 |
3×164 |
3×39.4 |
116×286 |
CGDL 450V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压450V，三角形接线
|
型号规格 |
额定容量(kVar) |
额定电容量 |
额定电流 |
尺寸(mm)外径(D)*高度(H) |
安装尺寸 |
|
CGDL450-5-3 |
5 |
3×26.2 |
3×6 |
76×120 |
M12×16 |
|
CGDL450-6-3 |
6 |
3×31.5 |
3×7.5 |
76×120 |
|
|
CGDL450-10-3 |
10 |
3×52.4 |
3×12.8 |
76×235 |
|
|
CGDL450-15-3 |
15 |
3×78.6 |
3×19.2 |
76×235 |
|
|
CGDL450-20-3 |
20 |
3×105 |
3×25.65 |
86×235 |
M16 |
|
CGDL450-25-3 |
25 |
3×131 |
3×32 |
100×286 |
|
|
CGDL450-30-3 |
30 |
3×157 |
3×38.5 |
116×286 |
CGDL 480V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压480V，三角形接线
|
型号规格 |
额定容量(kVar) |
额定电容量 |
额定电流 |
尺寸(mm)外径(D)*高度(H) |
安装尺寸 |
|
CGDL480-5-3 |
5 |
3×23 |
3×2 |
76×120 |
M12×16 |
|
CGDL480-6-3 |
6 |
3×27.6 |
3×2.4 |
76×120 |
|
|
CGDL480-10-3 |
10 |
3×46 |
3×4 |
76×235 |
|
|
CGDL480-15-3 |
15 |
3×69 |
3×6 |
76×235 |
|
|
CGDL480-20-3 |
20 |
3×92 |
3×8 |
86×235 |
M16 |
|
CGDL480-25-3 |
25 |
3×115 |
3×10 |
100×286 |
|
|
CGDL480-30-3 |
30 |
3×138 |
3×12 |
116×286 |
|
| CGDL480-40-3 | 40 | 136*290 |
CGDL 525V，AC ，50Hz系列，三相自愈式并联电容器，额定电压525V，三角形接线
|
型号规格 |
额定容量(kVar) |
额定电容量 |
额定电流 |
尺寸(mm)外径(D)*高度(H) |
安装尺寸 |
|
CGDL525-5-3 |
5 |
3×19 |
3×5.5 |
76×120 |
M12×16 |
|
CGDL525-6-3 |
6 |
3×23 |
3×6.6 |
76×120 |
|
|
CGDL525-10-3 |
10 |
3×38.5 |
3×11 |
86×235 |
|
|
CGDL525-15-3 |
15 |
3×57.7 |
3×16.5 |
100×235 |
|
|
CGDL525-20-3 |
20 |
3×77 |
3×22 |
100×235 |
M16 |
|
CGDL525-25-3 |
25 |
3×96.2 |
3×27.5 |
100×285 |
|
|
CGDL525-30-3 |
30 |
3×115.5 |
3×33 |
116×285 |
|
| CGDL 525-40-3 | 40 | 136*290 |
CGDL 690V ，AC，50Hz系列，三相自愈式并联电容器，额定电压690V，星形接线
|
型号规格 |
额定容量(kVar) |
额定电容量 |
额定电流 |
尺寸(mm)外径(D)*高度(H) |
安装尺寸 |
|
CGDL690-5-3 |
5 |
33 |
3×4 |
76×120 |
M12×16 |
|
CGDL690-6-3 |
6 |
40 |
3×5 |
76×120 |
|
|
CGDL690-10-3 |
10 |
66 |
3×8.3 |
86×235 |
|
|
CGDL690-15-3 |
15 |
100 |
3×12.6 |
100×235 |
|
|
CGDL690-20-3 |
20 |
134 |
3×16.7 |
Φ116×235 |
M16 |
|
CGDL690-25-3 |
25 |
167 |
3×21 |
116×285 |
|
|
CGDL690-30-3 |
30 |
199 |
3×25.1 |
116×285 |

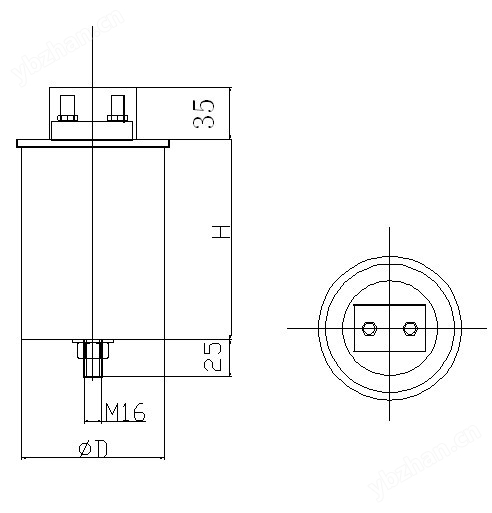

CGDL 230V，AC ，50Hz系列，单相自愈式并联电容器，额定电压250V
|
型号规格 |
技术参数 |
尺寸 |
||||||
|
额定容量(kVar) |
额定电流 |
额定电容量 |
接线端子 |
外壳尺寸 |
安装 |
|||
|
CGDL0.25-1-1 |
1 |
4.0 |
50 |
M6 |
Φ70×120 |
底部M12×16安装螺栓 |
||
|
CGDL0.25-2-1 |
2 |
8.0 |
100 |
M6 |
Φ70×120 |
|||
|
CGDL0.25-3-1 |
3 |
12.0 |
150 |
M6 |
Φ70×120 |
|||
|
CGDL0.25-4-1 |
4 |
16.0 |
200 |
M6 |
Φ70×160 |
|||
|
CGDL0.25-5-1 |
5 |
20.0 |
250 |
M6 |
Φ70×200 |
|||
|
CGDL 0.25-6-1 |
6 |
24.0 |
300 |
M6 |
Φ70×200 |
|||
|
CGDK0.25-6.7-1 |
6.7 |
26.4 |
330 |
M6 |
Φ70×200 |
|||
|
CGDL0.25-8-1 |
8 |
32.0 |
400 |
M6 |
Φ75×240 |
|||
|
CGDL0.25-10-1 |
10 |
40.0 |
500 |
M8 |
Φ120×180 |
底部M16安装螺栓 |
||
|
CGDL0.25-12-1 |
12 |
48.0 |
600 |
M8 |
Φ120×240 |
|||
|
CGDL0.25-15-1 |
15 |
60.0 |
750 |
M8 |
Φ120×240 |
|||
|
CGDL0.25-20-1 |
20 |
80.0 |
1000 |
M8 |
Φ120×240 |
|||
