K型防水带固定螺纹热电偶通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
K型防水带固定螺纹热电偶的工作原理是热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
K型防水带固定螺纹热电偶的特点：
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
K型防水带固定螺纹热电偶的主要技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
K型防水带固定螺纹热电偶 的上限温度绝缘电阻应不小于下表现定：
|
上限温度tm℃ |
试验温度t℃ |
电阻值MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
K型防水带固定螺纹热电偶 的表示：
WR□－□□□
|
W |
温度仪表 |
|
R |
热电偶 |
|
□热电偶材料 |
B)铂铑30－铂铑6 |
|
S)铂铑10－铂 |
|
|
K)镍铬－镍硅 |
|
|
E)镍铬－铜镍 |
|
|
□安装固定形式 |
1)无固定装置式 |
|
2)固定螺纹式 |
|
|
3)活动式法兰 |
|
|
4)固定法兰式 |
|
|
5)90度直角式 |
|
|
6)加强管固定螺纹 |
|
|
□ 接线盒形式 |
1)简易式 |
|
3)防水式 |
|
|
4)防爆式 |
|
|
□设计序号 |
0)Φ16mm保护管 |
|
1)Φ25mm保护管(双层套管) |
|
|
2)Φ16mm高铝质管(单层套管) |
|
|
3)Φ20mm高铝质管 |

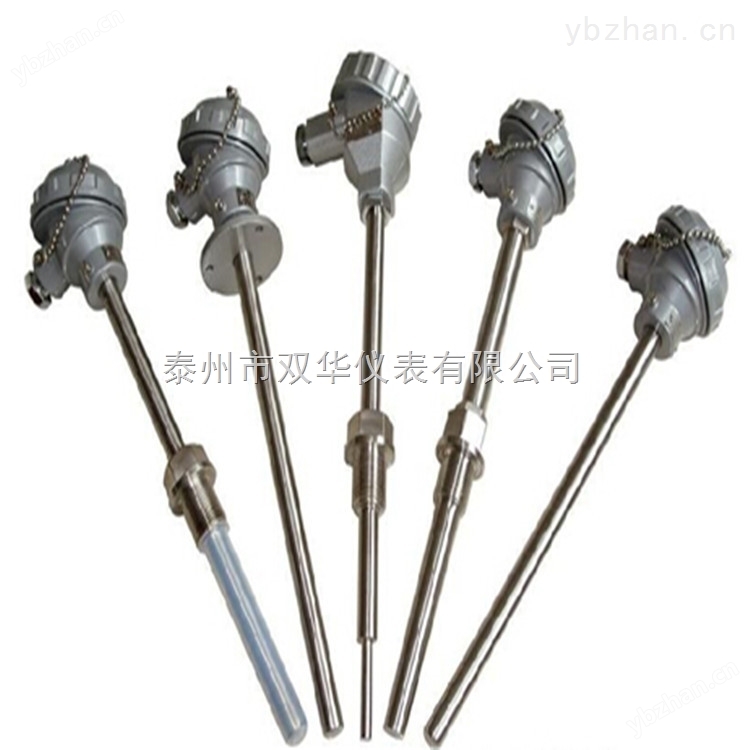

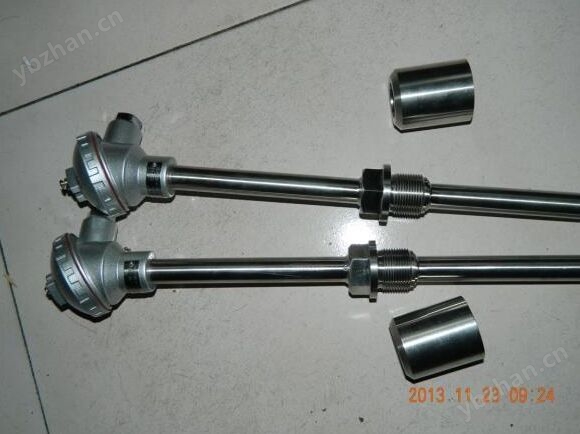

K型防水带固定螺纹热电偶 WRN-230泰州双华仪表有限公司专业直销 K型防水带固定螺纹热电偶 WRN-230泰州双华仪表有限公司专业直销 K型防水带固定螺纹热电偶 WRN-230泰州双华仪表有限公司专业直销
