DFY 机架式直流电源 概述：
|
型号
|

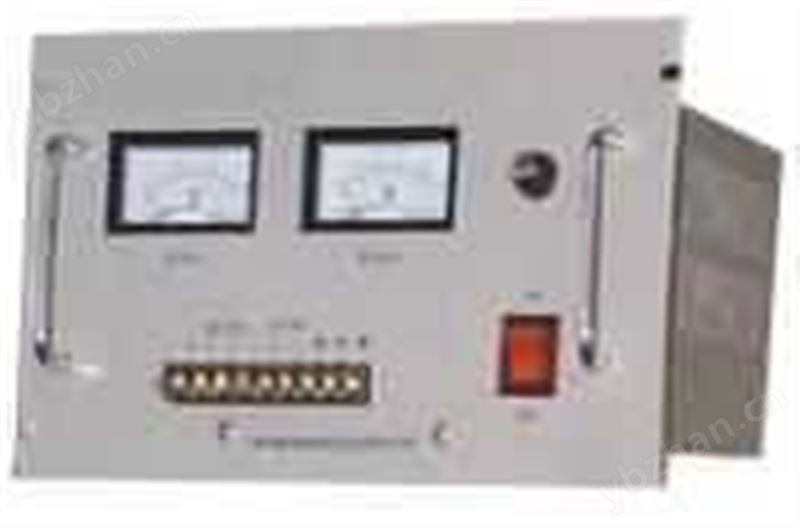

仪表外形
|
接线图
|
|
TK TF |
安装方式：机架式安装 |
|
|
UK UF |
安装方式：标准19”机架式安装 |
|
|
SK SF |
安装方式：台式安装 |
|
二、 机架式直流电源 规格特性表
|
型号
|
2401
|
2403
|
2405
|
2410
|
2420
|
||
|
容量
|
24W
|
72W
|
120W
|
240W
|
480W
|
||
|
电流
|
1A
|
3A
|
5A
|
10A
|
20A
|
||
|
效率
|
线性电源：40～50﹪ 开关电源：75～95﹪
|
||||||
|
输入条件
|
电压
|
线性电源：197～260V 开关电源：97～245V
|
|||||
|
频率
|
47～63V
|
||||||
|
输出特性
|
电压
|
线性电源：24V±0.5﹪ 开关电源：24V±1﹪
|
|||||
|
纹波
|
线性电源：＜50mVp-p 开关电源：＜150mVp-p
|
||||||
|
负载
|
线性电源：＜1﹪ 开关电源：＜1.5﹪
|
||||||
|
端子数
|
1组
|
2组
|
2组
|
4组
|
4组
|
||
|
其它特性
|
过流保护
|
线性电源：135﹪ 开关电源：120﹪
|
||||
|
过欠压
|
欠压：22V±1V 过压：28V±1V
|
|||||
|
外形尺寸
|
/T
|
296mm×176mm×205mm
长×高×深
|
296mm×176mm×310mm
长×高×深
|
|||
|
/U
|
485mm×133mm×300mm长×高×深
|
|||||
|
/S
|
293mm×183mm×92mm长×高×深
|
394mm×140mm×172mm长×高×深
|
394mm×307mm×243mm长×高×深
|
|||
三、 型谱表
|
型 号
|
代 码
|
说 明
|
|||||||||||||
|
SWP-DFY
|
□ □ □□ □□
|
直流电源
|
|||||||||||||
|
安装方式
|
|
|
|
|
|
||||||||||
|
供电方式
|
|
|
|
|
|||||||||||
|
输出电压
|
□□
|
|
24V
|
||||||||||||
|
输出电流
|
|
|
|||||||||||||
★
型号举例
①SWP-DFY-T－K-24-01
直流电源，机架式安装，供电方式开关电源，输出电压24V，输出电流1A。
②SWP-DFY-S-F-24-05
直流电源，台式安装，供电方式线性电源。
