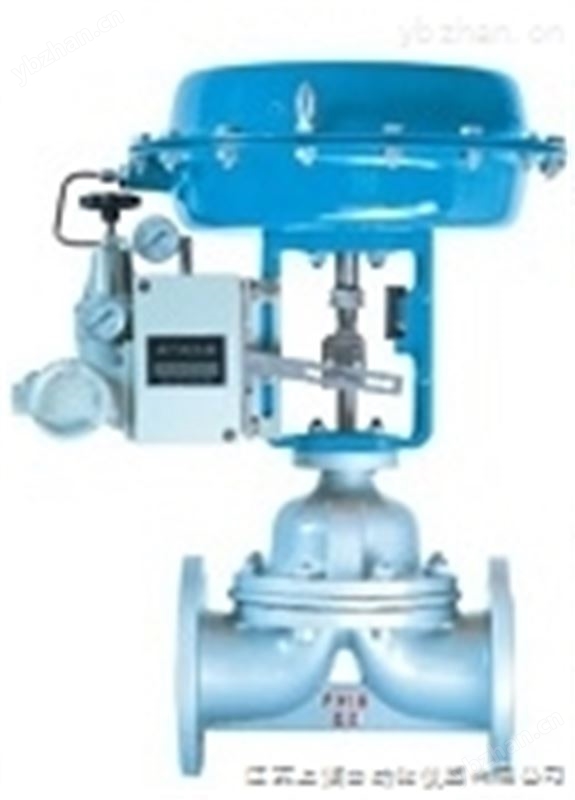

气动隔膜阀
SR-KC8400Q系列气动薄膜、活塞式隔膜调节阀（简称 气动隔膜阀 ）采用隔膜与阀体闸“山”形凸出面进行密封，与外界隔离（无填料函），
阀体流路简单，平滑，可覆盖防腐层，特别适用于要求耐腐蚀、剧毒场合。本系列产品公称压力等级有0.6、1.0Mpa阀体口径范围由20~200mm，适用于温度范围在1502℃以内，泄漏量为零或VI级。
选型时应优先采用衬氟调节阀
产品特点：
采用多弹簧执行机高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触承受强腐蚀性
介质的腐蚀。
特别适用于剧毒介质或不允许污染环境卫生的调节。
流路简单，阻力小额定流量系数比同口径单座或套筒调节阀大。
产品主要技术参数：
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
无衬里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有衬里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
|
额定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
||||||||
|
活塞直径（mm） |
100 |
125 |
160 |
250 |
||||||||
|
公称压力PN（Mpa） |
0.6 1.0 |
|||||||||||
|
固有流量特性 |
近似等百分比 |
|||||||||||
|
工作温度（℃） |
≤150 |
|||||||||||
|
信号范围（Kpa） |
20~100 、40~200 、400~600 |
|||||||||||
|
允许泄漏量 |
在允许压差范围内泄漏量为零或VI级 |
|||||||||||
气动隔膜阀
