一、产品概述ABB电力设备SACE Ekip-Dip/P-LSIG |新E脱扣器
新型空气断路器具有E1、E2、E3、E4和E6五种类型，固定式和抽出式，额定不间断电流从800A到6300A，分断能力高达150KA（415V）。同一框架下不同额定电流和分断能力的断路器均具有相同的尺寸。另外，也具有限流型断路器，特别推荐使用在有高短路电流的场合。断路器附件*通用，从前面进行安装，无需任何内部电缆布线。

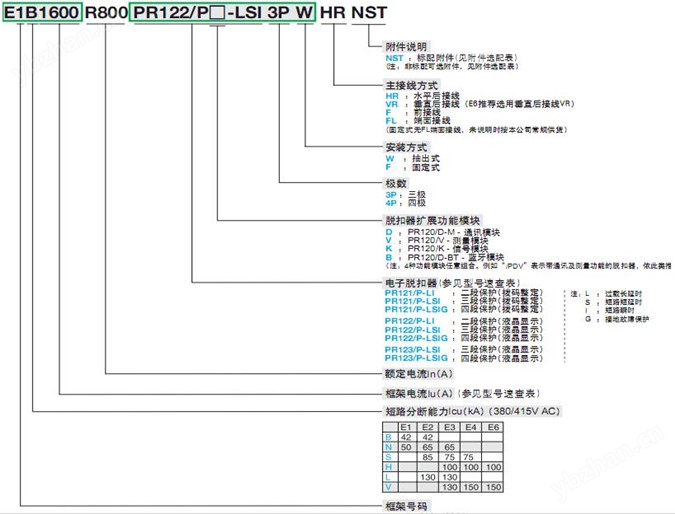

二、产品选型SACE Ekip-Dip/P-LSIG |新E脱扣器
三、技术参数

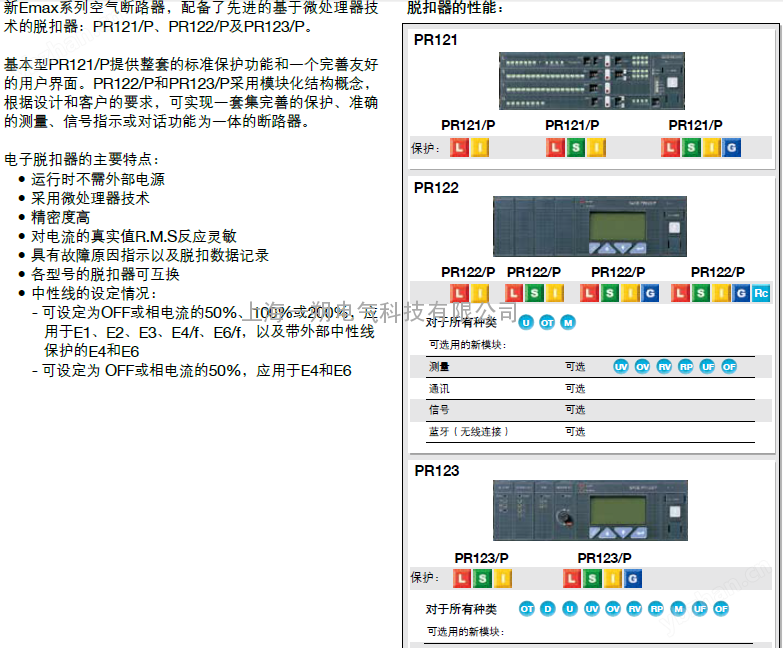

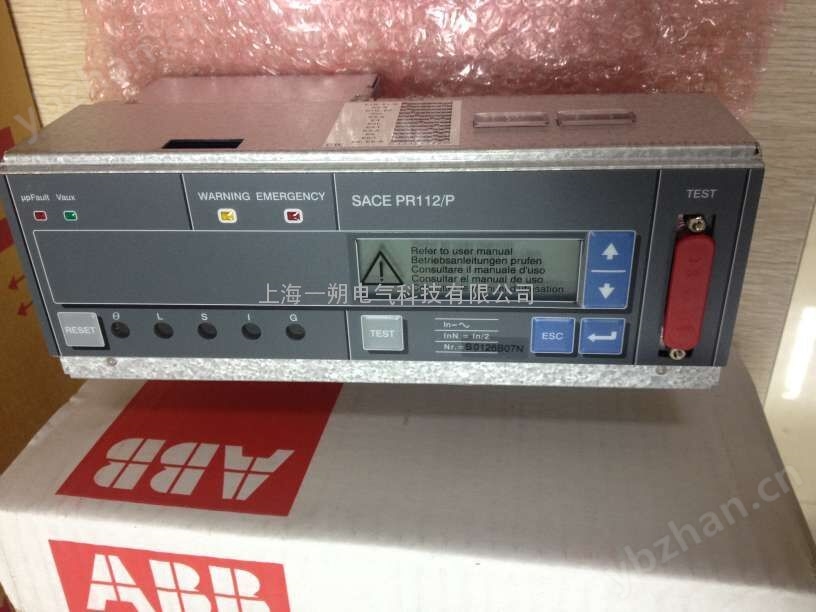

Emax系列的断路器提供 PR121/P、 PR122/P 和PR123/P三种电子脱扣器, 适用于交流系统。
PR121/P提供整套的标准保护功能和一个完善友好的用户界面。依靠LED显示器, 它可区别故障脱扣的种类。
PR122/P 和 PR123/P采用了新的模块结构概念, 根据设计和用户的要求, 可实现一套集完整的保护、准确的测量、信号指示或对话功能为一体的断路器。
1、保护系统由以下几个部分组成 :
1）3 或 4 个新型的电流传感器
2）外部电流传感器(例 : 外部中性线导体 、 剩余电流或SGR保护)
3）选择一个保护单元 PR121/P、 PR122/P 或 PR123/P , 以及可选的具有Modbus通讯协议的通讯模块, 或选择Fieldbus 网络 (仅适用于PR122/P 和 PR123/P ), 还有无线连接的通讯协议
4）一个直接用在断路器操作机构上的分闸线圈(随保护单元提供)
PR121/P是新Emax 系列的基本而完善型的脱扣器, 具有完整的保护功能, 宽广的门限值电流范围及脱扣时间的设定, 适合各类交流电气装置的保护; 此外, 保护置单元还提供了多功能 LED 指示。而且, PR121/P 可连接外部的装置来加强它的特性, 如远程信号和监控或遥控管理显示。
2、PR121可提供以下保护功能：
1）过载保护 (L)
2）选择性短路保护 (S)
3）瞬时短路保护 (I)
4）接地故障保护 (G)
PR122 是一种基于微处理器设计和DSP 技术的一种成熟而灵活的保护系统。工程并装有可选性内部 PR120/D-M 对话单元, 可实现基于Modbus? 协议的智能保护、测量和通讯。通过PR120/D-M, PR122/P 也可被连接到 ABB EP010 Fieldbus plug 适配器上, 可实现与不同网络之间进行联接。例 : Profibus 和 DeviceNet。
1、PR122/P脱扣器可提供以下保护功能 (根据脱扣器的类型)：
1）过载保护 (L)
2）选择性短路保护 (S)
3）瞬时短路保护 (I)
4）接地故障保护 (G)
5）相不平衡保护 (U)
6）超温自我保护 (OT)
7）L 和S的热记忆功能
8）S 和G区域选择功能
9）带外部传感器时的剩余电流保护
10）带外部传感器的SGR保护
PR123/P 保护脱扣器使Emax 系列产品的脱扣器更加完善齐全, 这是一种高性能和保护功能丰富的脱扣器, 为断路器提供完善保护、测量、信号、数据日志和控制功能, 它代表了低压断路器保护脱扣器的技术基准。
凭借与PR122/P相同的液晶体显示(LCD), 可通过图表、柱状图、测量及正弦曲线的方式来方便地显示各种电气数值。
PR123/P具有PR122/P所提供的全部保护功能和相关功能模块的附加功能。

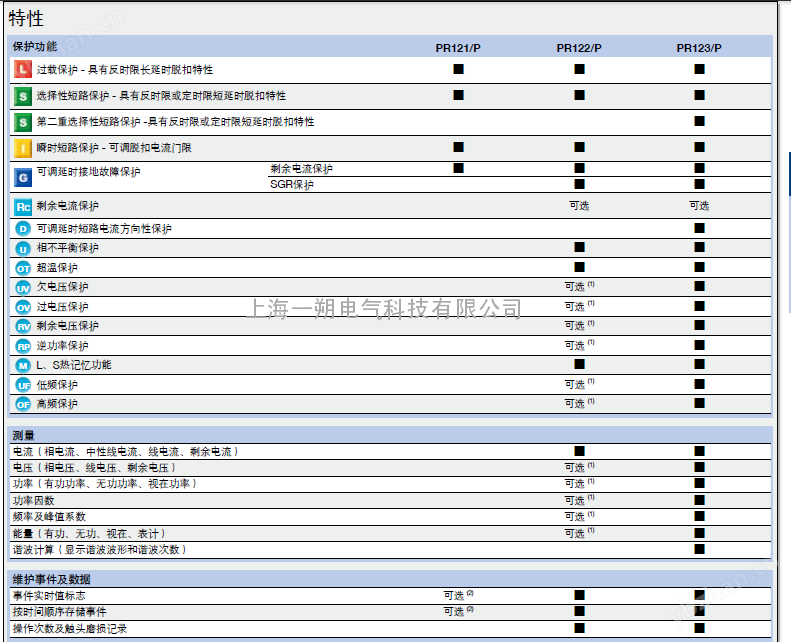

1、PR123 脱扣器可提供以下保护功能 (根据脱扣器的类型)：
1）过载保护 (L)
2）选择性短路保护 (S)
3）瞬时短路保护 (I)
4）接地故障保护 (G)
5）方向性短路带可调延迟保护 (D)
6）相不平衡保护 (U)
7）超温自我保护 (OT)
8）过载控制 (K)
9）欠电压保护 (UV)
10）过电压保护 (OV)
11）剩余电压保护 (RV)
12）逆功率保护 (RP)
13）低频保护 (UF)
14）高频保护 (OF)
15）相频保护 (只适用于报警)
2、除具PR122/P 特征外, 还可得到以下改进 :
1）过载保护 L
2）双重选择性短路保护 S
3）双重接地故障保护 G
4）方向性保护(带可调延迟) D
5）双重设定保护
四、结构特性
1、性能优异，体积紧凑
1）Emax框架断路器秉承ABB产品一贯的优良传统，性能、外形更紧凑，节约了开关柜的空间。断路器采用模块化的设计，安装更方便。全系列采用相同的高度及深度，更容易在低压开关柜上整合，大幅度减少了安装的尺寸。
2）Emax 空气断路器全钢结构设计，外壳采用特殊聚酯材料，耐腐蚀、隔热、绝缘能力强且具备很高的阻燃特性，即使在火焰中也不易燃烧，有效的防止了电气火灾的进一步扩散。
3）限流型开关选用多重分断和*灭弧室设计等限流技术，提高了断路器的极限分断能力，减少了短路发生时电网的允通能量，可大幅度地降低预期故障电流的峰值，降低电动应力和热应力，减少电缆及母排的尺寸规格。
2、新型电子脱口器，功能更强大
新型电子脱扣器PR122/P和PR123/P可配备通讯模块，通过常用的Modbus RTU通讯协议，与网络中其他工业电子装置实现数据交换和信息传送。通过通讯网络可读取所有保护脱扣器的信息，并且可以对断路器进行遥信、遥控、遥调。
3、通过Docwin 优化配电柜设计
ABB开发出的Docwin智能配电系统优化设计软件，配合Emax和Tmax断路器，实现上下级保护配合的准确性，在确保供电连续性、减小故障停电面积、缩短故障诊断维护时间和提高安全性的基础上，***大限度地降低能耗和低压系统的整体投资成本。
