abb 储能电机 ABB储能马达 闭锁电磁铁 220V QC vd4断路器附件 ABB中压断路器附件 高压断路器附件电磁铁 GCE7169312R0145 EK6接地开关 P=210 Ith=31.5kA (含静触头)
ABB中断路器附件GCE7179616R0148
VD4储能马达 abb 储能电机 ABB储能马达 闭锁电磁铁 220V QC vd4断路器附件 ABB中压断路器附件 高压断路器附件电磁铁 vd4附件 10kv 12kv ABB 10kv 断路器储能电机VD4储能马达 abb 储能电机 ABB储能马达 闭锁电磁铁 220V QC vd4断路器附件 ABB中压断路器附件 高压断路器附件电磁铁 vd4附件 10kv 12kv ABB 10kv 1YHT380054P0006 1YHT380054P0006 1YHT380054P0006ABB储能马达 闭锁电磁铁 220V QC vd4断路器附件 ABB中压断路器附件 高压断路器附件电磁铁 vd4附件 10kv 12kv ABB 10kv 断路器储能电机 ABB真空断路器储能电机 ABB真空断路器储能电机 ABB真空断路器储能电机 EK6接地开关 P=275 Ith=31.5kA
EK6接地开关 P=150 Ith=31.5kA (含静触头) GCE7169312R0144 1,700
EK6接地开关 P=210 Ith=31.5kA (含静触头) GCE7169312R0145 1,760
EK6接地开关 P=275 Ith=31.5kA (含静触头) GCE7169312R0146 1,870
EK6接地开关 P=210 Ith=40kA (含静触头) GCE7001732R0101 2,600
EK6接地开关 P=275 Ith=40kA (含静触头) GCE7001732R0102 2,800
EK6接地开关 P=150 Ith=31.5kA (含静触头) 非标左出轴CDX2000144R0003 1,700
EK6接地开关 P=210 Ith=31.5kA (含静触头) 非标左出轴CDX2000144R0004 1,760
EK6接地开关 P=210 Ith=40kA (含静触头) 非标左出轴CDX2000144R0002 2,600
EK6接地开关 P=275 Ith=40kA (含静触头) 非标左出轴CDX2000144R0001 2,800
ABB电子元器件断路器GCE7179616R0148
接地开关操作手柄CDX9401549R1A 400
中压断路器 / 接触器 Medium Voltage Circuit-Breakers/ Contactor
附件 Accessories
Description Part No. Price
VD4附件（配CL操作机构）
组合式整流元件 GCE7000880R0111 2 10
防跳继电器 24~60VDC [K0] GCE7004722P0101 1 95
防跳继电器 60~240VDC [K0] GCE7004722P0102 1 95
储能电机 110VDC/AC [M0] GCE0940084P0125 1 ,080
储能电机 220V/240V DC/AC [M0] GCE0940084P0126 1 ,080
辅助开关 3NO+2NC [S3]/[S5] GCE7002397R0121 1 68
辅助开关 2NO+3NC [S1]/[S4]/[S5] GCE7002397R0122 1 68
电气分闸信号的辅助开关 (>=30ms) [S7] GCE0905121P0100 1 12
闭锁电磁铁 110VDC/AC [Y1] GCE9478103P0105 4 20
闭锁电磁铁 220VDC/AC [Y1] GCE9478103P0106 4 20
合闸脱扣器 110VDC/AC [Y3] GCE7004590P0105 4 20
合闸脱扣器 220VDC/AC [Y3] GCE7004590P0106 4 20
分闸脱扣器 110VDC/AC [Y2] GCE7004590P0115 4 20
分闸脱扣器 220VDC/AC [Y2] GCE7004590P0116 4 20
低电压脱扣器110VDC/AC [Y4] 带整流元件 GCE9371466R0105 4 ,020
低电压脱扣器220VDC/AC [Y4] 带整流元件 GCE9371466R0107 4 ,020
第二分闸脱扣器 110VAC/DC [Y9] GCE7004590P0125 7 74
第二分闸脱扣器 220VAC/DC [Y9] GCE7004590P0126 7 74
间接式过电流脱扣器 (5A) [Y7] GCE9371466R0114 4 ,020
用于间接式过电流脱扣器的中间式电流互感器 GCE9476148R0100 1 ,484
手动储能杆 GCE9477394R0101 5 6
VD4附件（配EL操作机构） 备注1）
并联分闸脱扣器 110VDC/AC [-MO1] 1VCR004289G0005 4 20
并联分闸脱扣器 220VDC/AC [-MO1] 1VCR004289G0007 4 20
第二分闸脱扣器 110VDC/AC [-MO2] 1VCR002988G0005 5 20
第二分闸脱扣器 220VDC/AC [-MO2] 1VCR002988G0007 5 20
并联合闸脱扣器 110VDC/AC [-MC] 1VCR004291G0005 4 20
并联合闸脱扣器 220VDC/AC [-MC] 1VCR004291G0007 4 20
储能电机MS-110VDC/AC 350W 1VCR007323G0003 1 ,500
储能电机MS-220VDC/AC 350W 1VCR007323G0005 1 ,500
低电压脱扣器 110VDC/AC [-MU] 1VCR004290G0005 5 80
低电压脱扣器 220VDC/AC [-MU] 1VCR004290G0007 5 80
电气延时装置 110VDC/AC [-KT] 702244804 7 ,550
电气延时装置 220VDC/AC [-KT] 702244805 7 ,550
合闸闭锁电磁铁 110VDC/AC [-RL1] 1VCR003131G0005
合闸闭锁电磁铁 220VDC/AC [-RL1] 1VCR003131G0007
合闸弹簧储能/未储能信号触点 [-BS2] 510831802 1 00
辅助触点 3NO+2NC [-BB1] [-BB3] GCE7109399R0121 1 64
辅助触点 2NO+3NC [-BB2] GCE7109399R0122 1 64
脱扣器断线监视装置25-250VDC/AC (STU并联测试单元) 702440801 3 ,600
Table to be continued
备注1）其余配EL操作机构的断路器如VD4/H,VD4/CX的附件价格详见订单currency = RMB
价格清单 - Acc. 12-2014/01 - page 2/4
ABB Xiamen Switchgear Co., Ltd. Accessories
中压断路器 / 接触器 Medium Voltage Circuit-Breakers/ Contactor
附件 Accessories
Description Part No. Price
通用配套附件
手车摇把(套筒加长) CDXN010010P0001 3 05
航空插头(不带插线) OEM60016 6 75
航空插座 OEM60001 6 24
航空插座座体 GCE7102436P0100 1 05
航空插座盖板 GCE7102438P0100 1 6
二次出线下部线套 GCE9371453P0101 7
二次出线上部线套 GCE9371454P0101 8
螺旋管28X36 0.15m GCE0998122P0100 2 1
航空插座用插针(Φ1.5mm)× 50只 GCE9401598P0101 5 28
风机套件 OEM60015 1 3,194
风机 GCE0990403P0100 4 ,794
风机微动开关 GCE9476775R0100 1 ,935
风机压敏电阻4*610SB GCE0913120P0100 6 ,465手车位置辅助触点 [S8][S9][-BT1][-BT2] 162775001 1 64
手车闭锁电磁铁 110VDC/AC [Y0][-RL2] GCE9401766P0105 1 40
手车闭锁电磁铁 220VDC/AC [Y0][-RL2] GCE9401766P0106 1 40
12kV 断路器通用配套附件
手车接地片(一台VD4需两片) CDX7005632R1A 2 25
带接地右导轨 CDX8004467R1A 4 00
带接地左导轨 CDX8004467R2A 3 36
维护台车 P=150 H=205 GCE8003854R0101 4 ,143
维护台车 P=210 H=205/275 GCE8003854R0102 4 ,334
维护台车 P=275 H=310 GCE8003854R0103 5 ,100
1000mm柜宽水平隔板（带风机） GCE8003281R0102 1 5,093
12kV EK6接地开关
EK6接地开关 P=150 Ith=31.5kA (含静触头) GCE7169312R0144 1 ,700
EK6接地开关 P=210 Ith=31.5kA (含静触头) GCE7169312R0145 1 ,760
EK6接地开关 P=275 Ith=31.5kA (含静触头) GCE7169312R0146 1 ,870
EK6接地开关 P=210 Ith=40kA (含静触头) GCE7001732R0101 2 ,600
EK6接地开关 P=275 Ith=40kA (含静触头) GCE7001732R0102 2 ,800
EK6接地开关 P=150 Ith=31.5kA (含静触头) 非标左出轴 CDX2000144R0003 1 ,700
EK6接地开关 P=210 Ith=31.5kA (含静触头) 非标左出轴 CDX2000144R0004 1 ,760
EK6接地开关 P=210 Ith=40kA (含静触头) 非标左出轴 CDX2000144R0002 2 ,600
EK6接地开关 P=275 Ith=40kA (含静触头) 非标左出轴 CDX2000144R0001 2 ,800
接地开关操作手柄 CDX9401549R1A 4 00
12kV 电压互感器手车
电缆室PT手车 P=210 CDX020001R2 8 ,600
断路器室 PT车P=150 GCE8004795R0102 8 ,450
断路器室PT手车 P=210 GCE8004795R0112 1 0,500
12kV VD4 安装框架
VD4安装框架(800mm H=205 带接地开关) GCE8004231R0104 1 5,680
VD4安装框架(800mm H=275 带接地开关) GCE8004231R0107 1 5,680
Table to be continued
currency = RMB
价格清单 - Acc. 12-2014/01 - page 3/4
ABB Xiamen Switchgear Co., Ltd. Accessories
中压断路器 / 接触器 Medium Voltage Circuit-Breakers/ Contactor
附件 Accessories
Description Part No. Price
In=1250A, P=150 H=205 GCE7373263M0118 1 4,000
In=1250A, P=210 H=205 GCE7373263R0168 1 4,000
In=1600A, P=210 H=310 GCE7000162R0119 3 4,000
In=2000A, P=275 H=310 GCE7000162M0107 3 6,000
In=2500A, P=275 H=310 GCE7000162M0108 3 8,000
In=3150A, P=275 H=310 GCE7000162R0125 4 6,000
In=4000A, P=275 H=310 备注1） GCE7000162R0127 4 8,000
24kV 隔离手车ABB电子元器件断路器GCE7179616R0148
In=1250A, P=210 H=310 CDX6062412R2501 2 1,700
In=1250A, P=275 H=310 CDX6062412R2502 2 1,700
In=1600A, P=275 H=310 CDX6062416R3202 4 8,900
In=2000A, P=275 H=310 CDX6062420R3202 5 0,000
In=2500A, P=275 H=310 备注1） CDX6062425R3202 7 0,000
In=3150A, P=275 H=310 备注1） CDX6062432R3202 7 2,000
40.5kV HD4附件-
合闸脱扣器YC 220V 507989807 1 ,380
分闸脱扣器YO 220V 507978806 1 ,380
分闸脱扣器YO 110V 507978805 1 ,380
合闸脱扣器YC 110V 507989805 1 ,380
40.5kV 断路器/开关柜配套附件
VD4/HD4分合闸三翅钥匙 CDX0990108P1A 1 40
HD4手动储能杆 508637/805 6 20
电压互感器手车及断路器手车斜轨 GCEC830134R0101 7 50
EK6接地开关带静触头 P=280 Ith=31.5kA GCE7005552R0101 6 ,112
EK6接地开关操作轴 GCEC830361R0101 2 ,584
EK6接地开关的操作伞齿轮 OEM60017 2 ,456
EK6接地开关静触头绝缘罩 GCEC830395R0101 7 2
PT手车带避雷器安装架(不含PT及熔断器) P280 H328 CDX0200010R0001 2 4,800
PT手车 3x1PT(不含PT及熔断器)P280 H328 GCE7005906R0101 3 0,560
40.5kV 隔离手车
In=1250A, P=280 H=328 GCE7004720R0121 2 7,500
In=1600A, P=280 H=328 GCE7004720R0122 2 7,500
In=2000A, P=280 H=328 CDX6064020R4022 5 1,500
In=2500A, P=280 H=328 GCE7004720R0123 5 1,500
VSC附件：
触指 505715803 2 44
辅助开关BB1 GCE7109399R0124 1 68
辅助开关BB2 GCE7109399R0119 1 68
机械式操作计数器（固定式） 1VCR005173G0001 1 ,120
电子式操作计数器（手车式） 1VCR009202G0001 5 20
GCE7179616R0140
GCE7179616R0148
GCE7179616R0142
GCE7179616R0155
GCE7179616R0140
GCE7179616R0148
GCE7179616R0142
GCE7002397R0122
S3 GCE7002397R0121
S4 GCE7002397R0122
S5 GCE7002397R01..1)
Auxiliary switch on blocking magnet -S2 GCE7003022P0101
Auxiliary switch for fault annunciation -S7 GCE0905121P0100
1st shunt release OFF -Y2 GCE7004590P01..2)
2nd shunt release OFF -Y9 GCE7004590P01..2)
Shunt release ON -Y3 GCE7004590P01..2)
Blocking magnet -Y1 GCE9478103P01..2)
Undervoltage release -Y4 GCE9371466R01..2)
with spring mechanism
Delayed undervoltage release -Y4 GCE9371466R01..2)
with spring mechanism

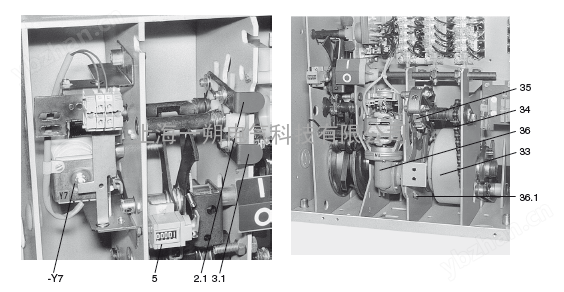

Indirect overcurrent release with intermediate -Y7 GCE9371466R0112
current transformer and spring mechanism
Intermediate current transformer for GCE9476148R0100
indirect overcurrent release
Magnet holder, complete GCE7000880R0111
(with integrated rectifiers -V1, -V2, -V3, -V9)
Series rectifier -V4/-V7 GCE7004046R0101
Charging motor -M0 GCE0940084P....3)
GCE0007249P0100
