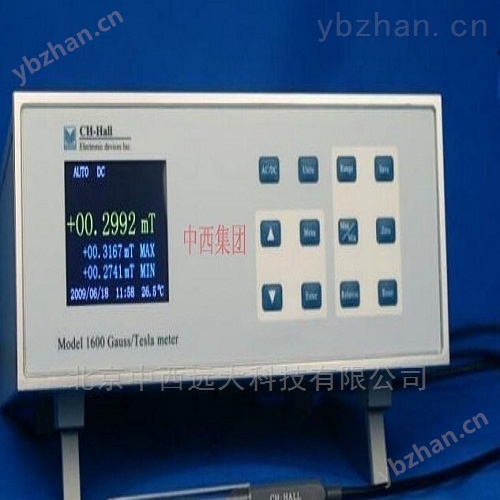

全数字化高斯计/特斯拉计 型号:YC52/CH1600库号：M211771
全数字化高斯计适合要求高测试精度,高分辨率的磁场测试应用.它集成了多种高科技数字化技术,为磁场测量的精确、稳定性和重复性提供了坚固的基础.测量范围从直流到50KHZ的交流磁场。按照ISO-9001标准设计及生产。明亮的VGA彩色图形显示，全菜单操作，5 ¾位读数,*分辨率1/600000,
全数字化高斯计/特斯拉计 型号:YC52/CH1600库号：M211771
全数字化高斯计适合要求高测试精度,高分辨率的磁场测试应用.它集成了多种高科技数字化技术,为磁场测量的精确、稳定性和重复性提供了坚固的基础.测量范围从直流到50KHZ的交流磁场。按照ISO-9001标准设计及生产。明亮的VGA彩色图形显示，全菜单操作，5 ¾位读数,*分辨率1/600000,使您在高磁场测量时能观查到0.0001mT的微弱变化，其具有大容量数据存储及存储数据阅读并可按存储时间查询，专业绘图软件可据磁场强度绘制图表。实现测试,存储,通讯自动化一体机，产品主要销往计量单位，各大研究所，大学和大型工厂的研究部门.可加装工控组件或组合多点阵列测磁系统（有线或无线）提供高速采集型（50-500次/秒）
配套设备
*高低温探头（温度补偿型）
*高精度电磁铁可组合数字磁场控制平台
*高精度电磁铁电源
*电控微动平台可组合多维磁场/磁体分析系统
全数字化高斯计特 点
明亮的VGA彩色 5 ¾位显示分辨率
基本直流精度：读数的±0.20%
大值/小值/峰值/谷值保持/界面锁定
基本分辨力 0.0001 mT
数据存储(自动/手动) /存储数据阅读
自动零点、自动、手动量程
探头自动校正/自动记忆操作模式 /温度补偿
RS-232C接口/数据通讯（实时）/BNC模拟输出
显示单位可选高斯,特斯拉，A/M或Oe
归零设置/相对测量模式/标准指令集
通讯波特率调节/测试端温度显示
阈值设定（上，下限）及报警
日期，时间显示及亮度设定
可选标准探头或定制探头几十种（标配0.78mm超薄探头）
全数字化高斯计1600型技术参数
注 1Gs=0.1mT
量 程 1mGs-30kG分三档(1mGs-300Gs)/(0.01Gs-3000Gs)/(0.1Gs-30KG)
分辨率 1mGs(0.0001mT)六位彩色图形显示
精度 (显示值) 直流 读数的±0.20%±0.05%量程
交流 读数的±1% ±0.5%量程
频率范围 直流模式 Dc
交流模式 2Hz 至 50kHz
模拟输出 输出电压 ±3V F.S.
连接器 标准BNC
附加影响 温度系数 ±(0.02% ±1 count)/ ºC
温度范围 工作温度 0ºC 至 +50ºC
储存温度 -20ºC 至+60ºC
面板显示 VGA, 320 x 240 像素3.5英寸彩屏
通信接口 RS-232 标准9针“D”型连接器
电 源 电压： 200/240伏 频率： 50-60 Hz
外设连接：计算机，示波器，工控设备
全数字化高斯计主要功能
*高精度交流/直流磁场测量/温度补偿系统
*自动/手动量程:使用自动量程可自动调整测试磁场量程到适合档位，手选分三档。
*自动/手动存储:本机提供1000个数据的存储空间，可自动按设定时间（1-60秒）实时存储测试数据，也可选取数据随机储存，并可在查询模式内按时间和存储顺序进行查询。
*大值/小值锁定：开启或关闭峰值测量功能。捕获并显示高.低磁场读数，并可锁定界面
1档：大值/小值/峰值/谷值保持 2档：界面锁定 3档：解除
*自校零模式1）相对零磁场模式：将探头置入零高斯校准器腔室内，校零并储存记忆。
2）消除地磁模式：将探头平置与地磁场垂直，校零并储存记忆。
*通讯及绘图：
全数字化高斯计RS-232C/USB 接口功能
1） 用户可以使用计算机进行测试数据读取，并利用专业配套绘图软件绘制各种测量图，可发送和打印图表
2） 使用串口实时发送功能可实时在计算机端监测实时数据
3） 可使用固定指令集查询实时数据
同时CH-1600 的监视模拟输出可以在不使用PC 的情况下提供辅助的自动化能力。
*工控输出（选配）：标准工业接口，按要求输出控制信号。
全数字化高斯计1600型可选配件
高斯计专业绘图软件（含数据库)绘图软件主界面
高斯计零高斯腔 F.W.BELL FA-111
串口转USB2.0连接器
高斯计探头固定架
图例1长方型磁体三维磁场分布图
图例2椭圆型磁体三维磁场分布图
图例3圆型磁体三维磁场分布图
图例4圆柱型磁体三维磁场分布图
图例5多极磁环磁体三维磁场分布图
图例6磁体三维磁场分布矢量图
全数字化高斯计型号 CH-1600 高斯计 / 特斯拉计
直流测量（DC)
直流显示分辨率： 5 ¾ 位（6位数字滤波显示） CH-1600档位
*0-3mT
0-30mT
0-300mT
0-3T
分辨力
0.00001mT
00.0001mT
000.001mT
0000.01mT
*号档位为低磁场探头自识别量程
直流精度： ±0.2%读数 ±0.05%量程
直流温度系数：±(0.02% ±1 count)/ ºC
采集速率：20次/秒
交流有效值（AC)及频率测量
交流显示分辨率：0.01mT
交流有效值频率范围：2赫兹-50k赫兹
交流有效值精度：±1%读数±0.5%量程
交流有效值频率响应：20赫兹-2500赫兹
采集速率：20次/秒
前面板
显示类型:320×240像素3.5英寸彩屏
显示分辨率：5 ¾ 位（6位数字滤波显示）
显示更新速度： 5 rdg /秒
显示单位：高斯（ G ），特斯拉 （ T ），安培/米(A/M),奥斯特（Oe）
单位乘数： m ,k ,M
控制键定义：交流/直流切换，测量单位，量程切换，数据存储，上/下方向，菜单模式，大值/小值/界面锁定，清零模式，确认键，相对模式，复位模式
键盘：12膜键
前面板特点：具有良好的交互能力 ，直观操作，显示提示，亮度控制，面板锁定
探头特性
输入类型：单霍尔效应传感器
探头特点：高线性数字化霍尔探头，探头自校零，温度补偿
探头兼容性： 标准探头或特制探头
连接器： 15针D型
接口特性
RS - 232C接口功能
波特率： 19600， 57600 ，115200
连接器：9针D型 ，终端配置
全数字化高斯计软件支持：标准接口定义
监测模拟输出
配置：实时模拟电压输出
范围： ± 3 V电压
频率响应： DC至2500赫兹
精度：探头依赖
小负载电阻： 1 k （短路保护）
连接器：BNC
全数字化高斯计一般参数
机箱： 全金属屏蔽型
环境温度： 15至35 º C额定精度; 5º C至40 º C减少准确性
电源要求： 220-240伏（ +5 ％ ， -10 ％ ），50或60赫兹
尺寸： 320 mm宽× 110mm高× 287mm长(12.5’*?4.3’*?11.3’) 2.5U
重量： 4公斤（7.8磅
