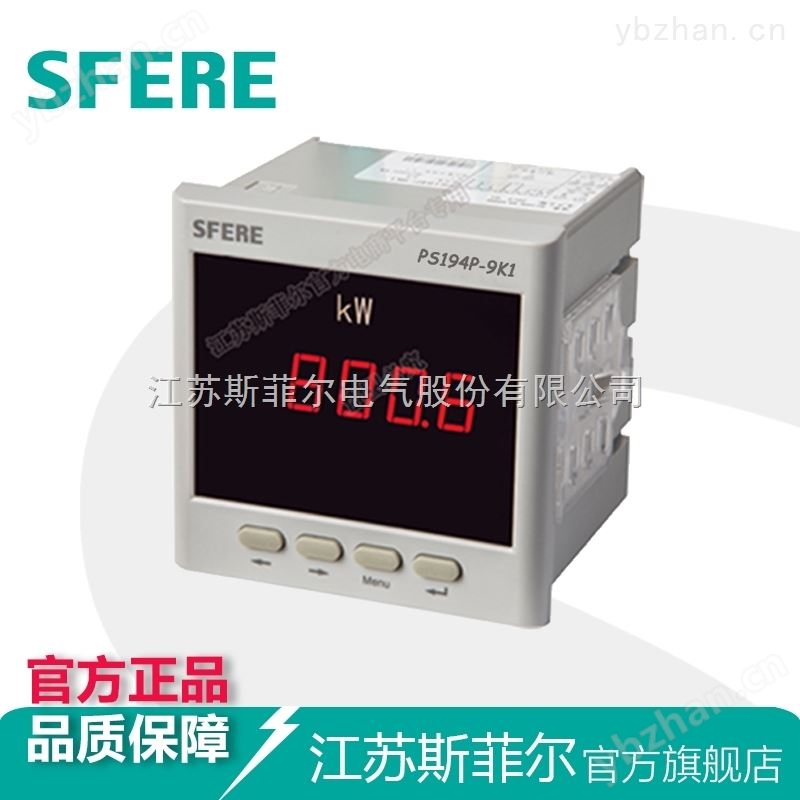

PS194P-9K1交流有功功率表数字显示仪表江苏斯菲尔*
PS19系列数显交流功率表适用于配电系统的有功功率或无功功率参数的测量。该系列仪表变比可编程，支持关量输入、继电器输出、模拟量输出及通信功能（Modbus-RTU通信协议），可直接替代模拟指针功率表。
PS194P-9K1交流有功功率表数字显示仪表江苏斯菲尔*
PS19系列数显交流功率表适用于配电系统的有功功率或无功功率参数的测量。该系列仪表变比可编程，支持关量输入、继电器输出、模拟量输出及通信功能（Modbus-RTU通信协议），可直接替代模拟指针功率表。
• 支持开关量输入、继电器输出、模拟量输出
• 支持Modbus-RTU通信协议
• 变比可编程
• 高防护等级
• 宽温工作环境
• 执行标准 GB/T 18216.12
PS194P-9K1交流有功功率表数字显示仪表江苏斯菲尔*
PS194P-9K1交流有功功率表数字显示仪表江苏斯菲尔*
|
技术参数 |
指 标 |
||
|
准确度等级 |
0.5% |
||
|
显示数据刷新频率 |
1s |
||
|
输入特性 |
电 压 |
额定值 |
AC100V、220V、380V等 |
|
量 程 |
（ 0.3～1.2 ） Un |
||
|
过负荷 |
持续1.2Un.瞬时2Un/1min |
||
|
电 流 |
额定值 |
AC1A、5A |
|
|
量 程 |
（ 0.03～1.2 ） In |
||
|
过负荷 |
持续1.2In.瞬时10In/5s |
||
|
频 率 |
45～65HZ |
||
|
电 源 |
工作范围 |
AC 80～270V （50/60HZ）、DC 80～270V、DC24V |
|
|
功 耗 |
≤5VA |
||
|
开关量输入 |
干接点方式 |
||
|
继电器输出 |
触点容量（阻性）： AC 5A/250V、DC 5A/30V |
||
|
模拟量输出 |
电流输出 |
DC 4～20mA、0～20mA等，负载≤350Ω |
|
|
电压输出 |
DC 0～5V、1～5V等，负载≥20kΩ |
||
|
通 信 |
RS485接口，Modbus-RTU协议，波特率zui高至9600bps |
||
|
防护等级 |
前面板IP64，后壳体IP20 |
||
|
工作温度 |
-40～70℃（LED）、-25～70℃（LCD） |
||
|
储存温度 |
-40～85℃ |
||
|
相对湿度 |
≤93%RH |
||
|
绝缘能力 |
电源与输入输出≥AC2KV、输入与输出≥AC1KV |
||
|
海拔高度 |
2500m |
||
