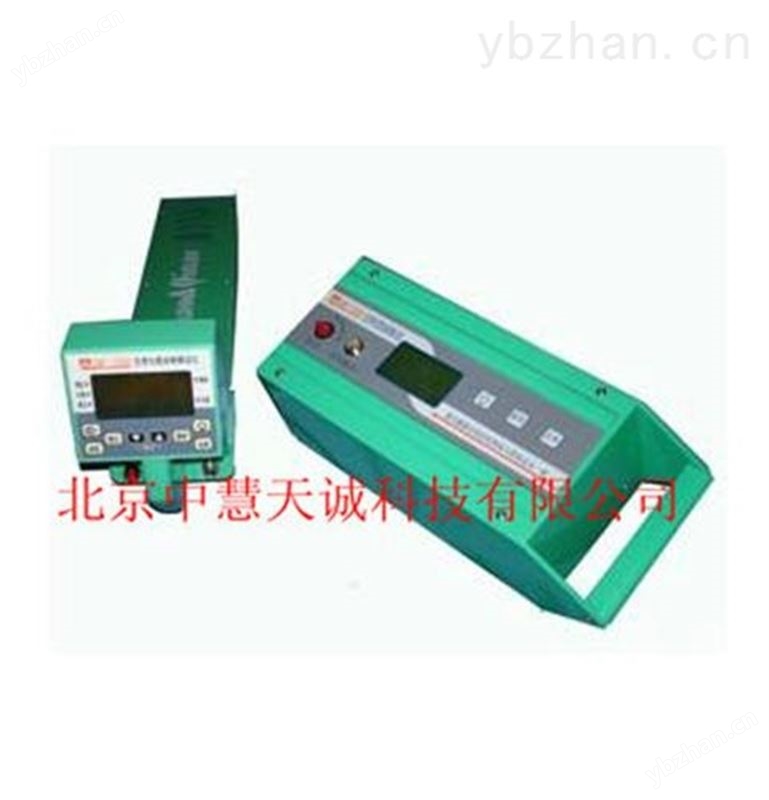

| 地下电缆探测仪/带电电缆路径仪 型号：HTDTY-2000 |
货号：ZH5140 |
| 产品介绍： 地下电缆探测仪、运行电缆路径仪、带电电缆路径仪是电缆维护、电缆施工者的常用工具，具备地下电缆探测中的四大功能，面满足项电缆探测的面需求。地下电缆探测仪主要功能有：带电电缆的路径查找及寻踪、运行电缆的路径查找及寻踪、运行电缆的识别判断、施工过程中的电缆普查、多种方法电缆深度的准确判读。 地下电缆测试仪的发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以输出的匹配信号。对于电缆故障的测试，本仪器可以可应用跨步电压法用直埋电缆故障测试配件（A字架探针）来判断直埋电缆的对地缘电阻小于2M欧以下的电缆故障对地及电缆外皮故障定位；也可用信号强弱法判断电缆开路短路故障。 地下电缆测试仪信号发生器主要产生的调制信号，通过输出线加至停止运行的被测电缆上，用电缆路径探测仪接收钳在现场寻找被测电缆，当电缆路由定位仪接收钳检测器测到施加在电缆上信号时，电缆路径探测仪信号检测器上信号有明显反映，而其它电缆线上检测到的信号则要小很多，通过指示的信号强弱，很容易判定被测电缆。接收钳信号检测器同信号发生器联合使用时，可以用于电缆带电状态判别，或辅助寻找电缆短路位置等工作。电缆线路路由探测器接收钳信号检测器使用时，应用钳口卡住电缆。带电缆的识别：将发射机通过发射钳卡在电缆上，在另一端的电缆的暴露处用接收钳连接接收机。此时根据信号就可判断哪一根为加信号电缆。（此方法需多配一把接收钳）。 性能 1. 接收机 主动频率：低频、中频、高频、射频；深度及带左/右方向指示； 被动式频率：50～60Hz；不带深度及左/右方向显示； 深度范围：0～6M； 声音指示：随信号强度变化的调频音调； 信号强度指示：液晶显示，声音提示； 信号强度表示: 条形图、数字量程0-999 增益动态范围：100db 精 度*：低频、中频：±（1-5）% 高频、射频：±（5-12）% 与现场环境、非同心线的形状、邻近管线的分布等情况有关 液晶显示：背光照明,数字信号和电量显示,运行频率、深度、音量、左/右方向显示； 电池型号及工作时间：6节5号充电电池，连续工作8个小时； 电池状态：连续显示； 体积：70×20×11 CM3 重量：2kg |
|
