三角堰流量计,矩形堰明渠流量表 －恒通仪表HTMQ-F2016系列超声波明渠流量计
一、 三角堰流量计,矩形堰明渠流量表 用途

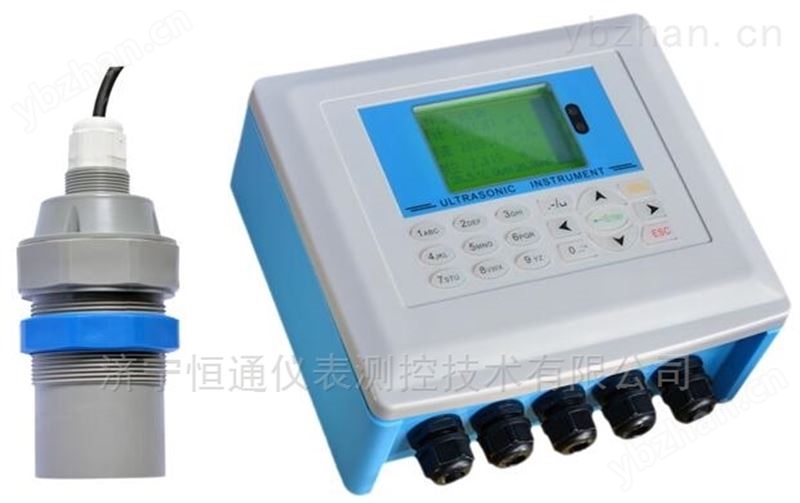

恒通仪表HTMQ-F系列 超声波明渠流量计 与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可靠性和耐用性。
二、智能 明渠流量计 原理说明
恒通仪表HTMQ-F系列 超声波明渠流量计 由测量液位的仪表和按计量院公布的文件制作的水槽两部分组成，液位仪表是直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位、流量关系推算出流量。
1、超声波测液位原理
发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除以2 是因为声波从发射到接收实际是一个来回，D 是距离，C 是声速，t 是时间）。再通过减法运算就可得出液位值。
2、量水堰槽的测流量原理

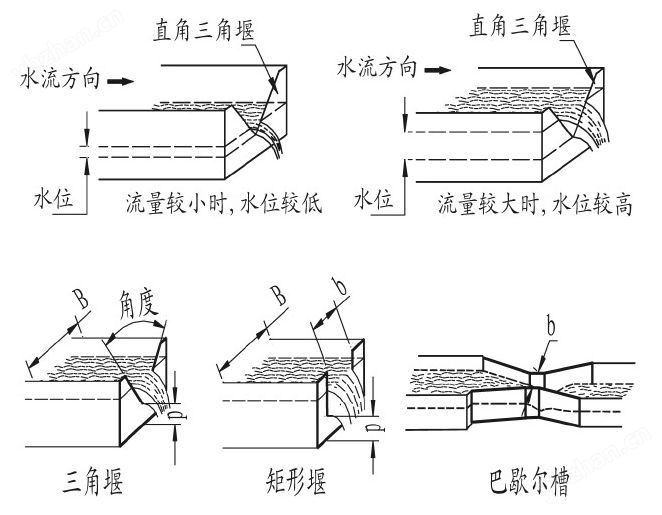

流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图）。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。
恒通HTMC明渠流量计 常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如图）
使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。直角三角堰也是用相应的公式计算出水位、流量对应关系。
矩形堰也有相应的公式。但是还与安装的渠道尺寸有关，确定水位-流量关系时，矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。
如果对计算量水堰槽水位-流量不熟悉，可将使用的量水堰槽参数通知本公司，本公司帮助计算。应注意同时提供上述与确定水位-流量关系有关的参数。
三、 恒通HTMC明渠流量计 量水堰槽
选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。根据Z大流量的不同，我们可以选择不同的堰槽。
①Z大流量小于40 升/秒建议使用直角三角堰；
②大于40 升/秒建议使用巴歇尔槽；
③上游渠道较短，Z大流量又大于40 升/秒建议使用矩形堰。
条件允许，选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的，而且对于上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽略一些使用条件，带来附加误差。
使用玻璃钢制做量水堰或槽。三角堰、矩形堰堰口尺寸要准确，朝向进水一侧表面要光滑；巴歇尔槽喉道部分尺寸要准确，槽内表面要光滑。
四、现场明渠堰槽安装实物图
◆三角堰安装
◆矩形堰安装
◆巴歇尔槽安装
五、 三角堰流量计,矩形堰明渠流量计,巴歇尔槽污水流量计 安装量水堰槽
①. 量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
②. 量水堰槽通水后，水的流态要自由流。
三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。
③. 量水堰槽的上游Z小要有大于5 倍渠道宽度的平直段，使水流能平稳进入量水堰槽，标准是“水面没有浪花”。即没有左右偏流，也没有渠道坡降形成的冲力。
④. 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
