无局部放电试验变压器用途 交直流高压试验设备

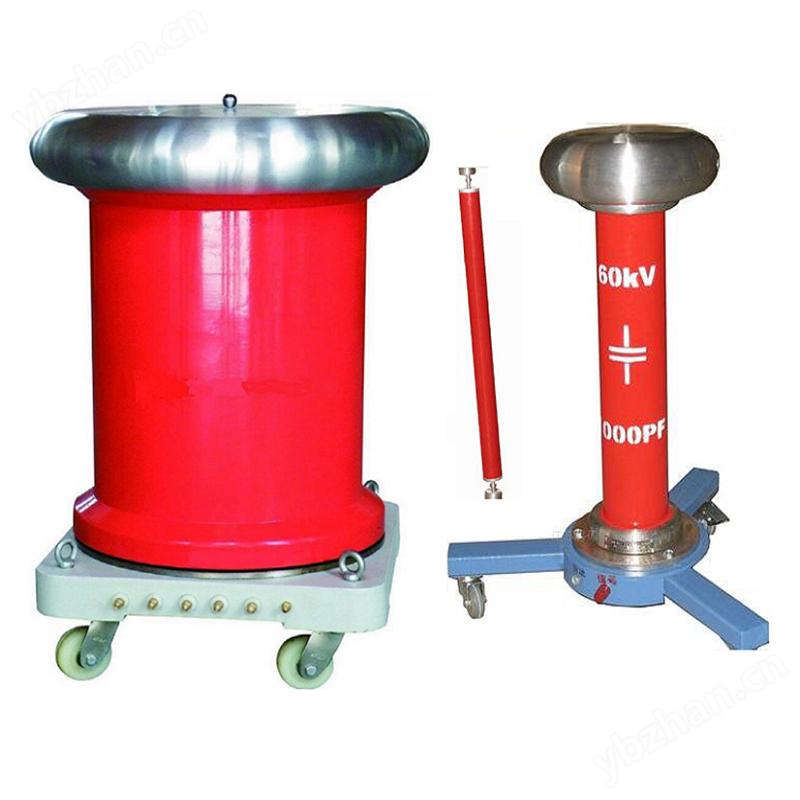

TQSW无局部放电工频试验变压器主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
50-1200kV无局部放电工频试验变压器，主要技术性能处于国内地位，达到同类产品的*水平。
特点
☆ 成套设备配置性强，电压容量系列齐全，功能完善；
☆ 成功研制无局部放电环氧绝缘筒，局部放电量小；
☆ 阻抗电压低，优于国标规定；
☆ 采用自动控制技术，自动化程度高，抗干扰能力强；
☆ 采用快速电子保护装置，可靠性高。
使用贮存条件
1．海拔高度不超过1000米。
2．周围空气温度-10℃—+40℃，空气相对湿度不大于85%（+20%），从一个环境换到另一个环境，温差不得大于15℃。
3．无导电尘埃存在。
4．无火灾及瀑炸危险。
5．不含有腐蚀金属和绝缘的气体存在。
6．无剧烈振动和碰撞的场所。
7．地平水平面不超过3度
8．电源电压的波形为实际正弦波，波形畸变率小于1%，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
9．设有一个可靠接地点，接地电阻小于1欧姆。
局部放电量
（1）10-200KV额定高压输出，在UH下局部放电量≤3-5PC。
（2）250-300KV额定高压输出，在UH下局部放电量≤5PC。
（3）350-750KV额定输出，在80%UH下局部放电量≤5PC，UH下≤10PC。
（4）80KV-1500KV额定高压输出，在80%UH下局部放电量≤10PC。
2．串接式变压器，变压器电压分布不对称度≤5%
3．试验变压器在额定电压额定电流下，从环境度开始，可运行30min，在三分之二额定电压三分之二额定电流下，可连续运行。
4．单台试验变压器阻抗为3%-12%，串接阻抗为5%-40%。
5．波形畸变率<5%。

6．其余参数符合ZBK41006-89〈试验变压器〉规定。
