矿用电子光纤光缆mgtsv-2b1价格

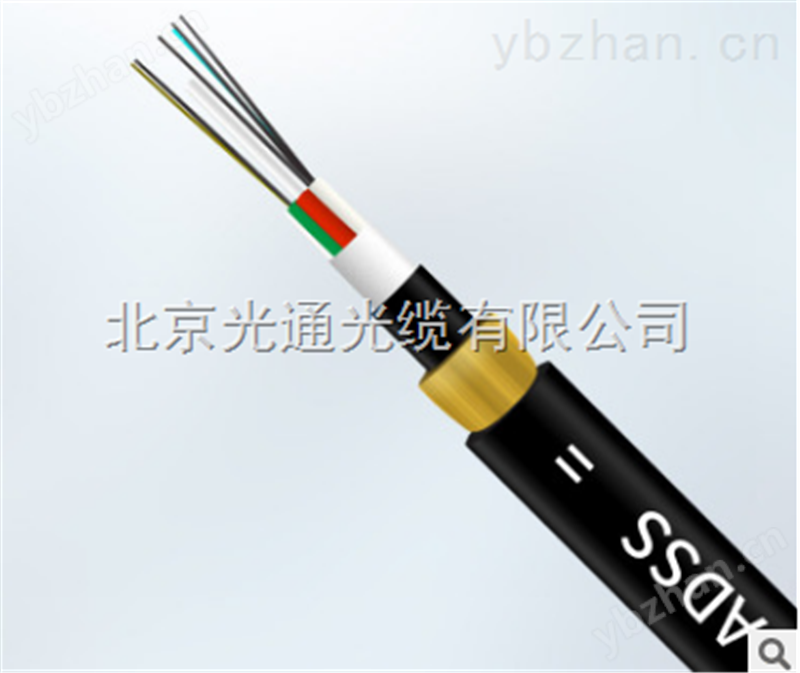

矿用电子光纤光缆mgtsv-2b1价格 矿用阻燃综合光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。 缆芯的中心是一根磷化钢丝或挤上聚乙烯的钢丝绳，松套管(或填充绳及信号线)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物钢-聚乙烯粘结内护套后，蓝色阻燃PVC护套成缆。
2．B1.1非色散位移单模光纤特性（ITU-T G652）
|
l 光纤几何尺寸 |
|||||
|
1310nm模场直径μm |
9.2±0.7 |
||||
|
包层直径 μm |
125±1 |
||||
|
芯/包层同心度误差μm |
≤0.8 |
||||
|
包层不圆度% |
≤2 |
||||
|
涂覆层外径（着色）μm |
250±15 |
||||
|
包层/涂层同心度误差μm |
≤12.5 |
||||
|
l 光纤光学及传输特性 |
|||||
|
衰减系数dB/km |
A |
B |
C |
||
|
1310nm |
0.36 |
0.40 |
0.50 |
||
|
1550 nm |
0.22 |
0.25 |
0.40 |
||
|
色散特性 |
零色散波长范围 nm |
1300～1324 |
|||
|
零色散斜率Z大值ps/(nm2·km) |
0.093 |
||||
|
1288～1339 nm色散系数Z大 ps/(nm·km) |
3.5 |
||||
|
1271～1360 nm色散系数Z大值 ps/(nm·km) |
5.3 |
||||
|
1550 nm色散系数Z大值ps/(nm·km) |
18 |
||||
