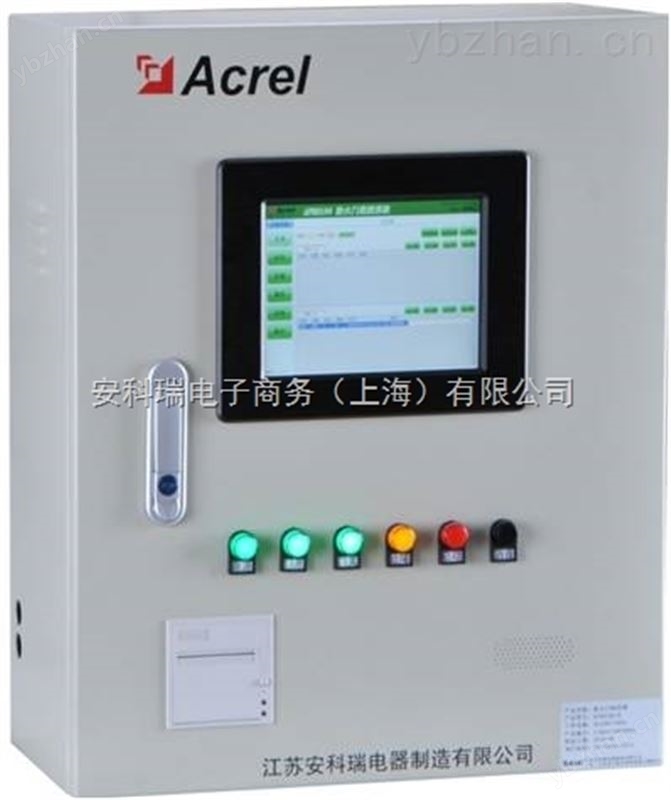

AFRD100/B 防火门监控器
概述
防火门监控器是防火门监控系统的主机。监控器与火灾自动报警系统主机联动，在火灾发生时可根据火势蔓延，烟雾弥漫的方向，迅速发出控制指令，并通过总线，将指令发布到每个终端，控制防火门的开闭状态，隔离火源。
产品特性
配接上位机、区域分机、现场控制等装置，灵活构建大容量监控系统；
输出回路可通过区域分机扩展，适应复杂多变的现代化建筑；
采用集中供电方式，为系统提供稳定可靠的DC24V电压；
内置备用电源，主电不足，备电自动切换，保证系统可靠运行；
与火灾报警系统联动，一旦火灾信号发出，即时关闭常开防火门；
实时监测区域内防火门的工作状态，并显示故障报警等信息。
技术参数
|
类型 |
参数 |
|
输入电源 |
AC220V±15% 50Hz |
|
输入功率 |
250W |
|
输出电压 |
DC24V |
|
输出电流 |
10A |
|
主机容量 |
二总线回路容量2*200=400点，CAN总线回路容量可配置32个区域分机 |
|
总线通讯方式 |
CAN总线、二总线 |
|
电源线 |
NH-BV-3×2.5mm2 |
|
通讯线或二总线 |
ZR-RVSP-2×2.5mm2 |
|
通讯距离 |
≤500m（可延长） |
|
显示功能 |
8寸触摸平板电脑，全中文及图形显示 |
|
报警形式 |
声光报警 |
|
事件记录 |
存储≥10000条 |
|
打印功能 |
微型热敏打印机 |
|
操作分级 |
设置3个操作级别，适用于不同级别的工作人员安全操作 |
|
备电容量 |
阀控密封式铅酸蓄电池，容量12V/12Ah，2节 |
|
外形尺寸 |
550*450*200（H*W*D）mm |
|
环境温度 |
-10℃~+55℃ |
|
相对湿度 |
≤95%RH |
|
海拔高度 |
＜2500m |
|
防护等级 |
IP30 |
|
安装方式 |
壁挂 |

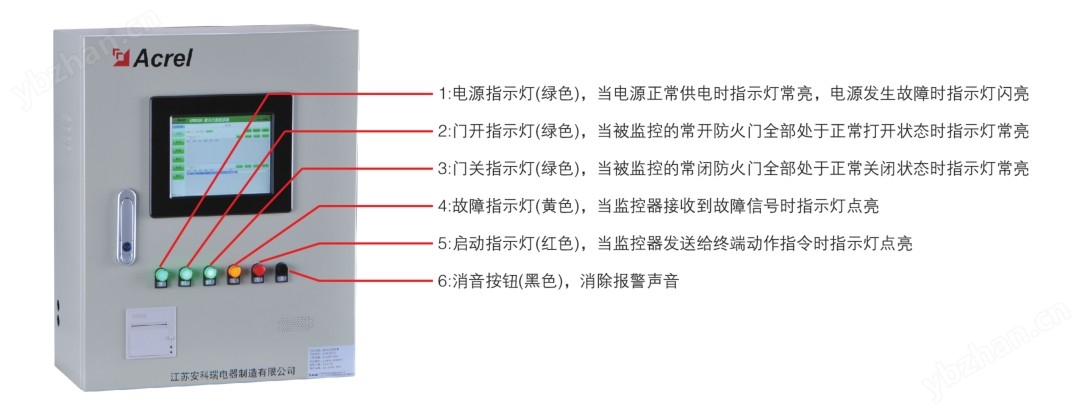

监控器面板元件布置及功能说明
软件监控画面

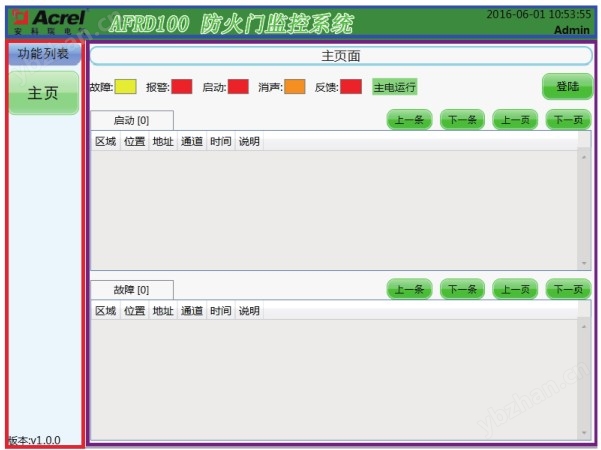

系统运行主界面
包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成，可以快速查询当监控状态，也可用于工作人员登录操作。
用户登录界面
输入正确的用户名和密码后， 系统状态栏会直接跳转至当用户的操作界面下，可显示当登录用户和功能列表。

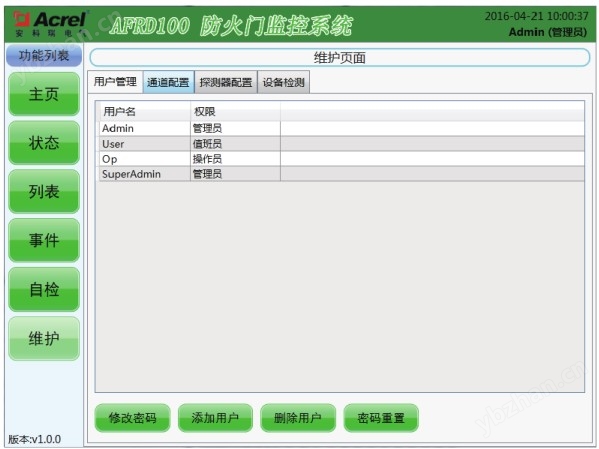

权限管理界面
该界面设有三种操作级别，操作权限级别依次为“超级管理员”→“管理员”→ “操作员”，其中别可添加低级别的新用户。

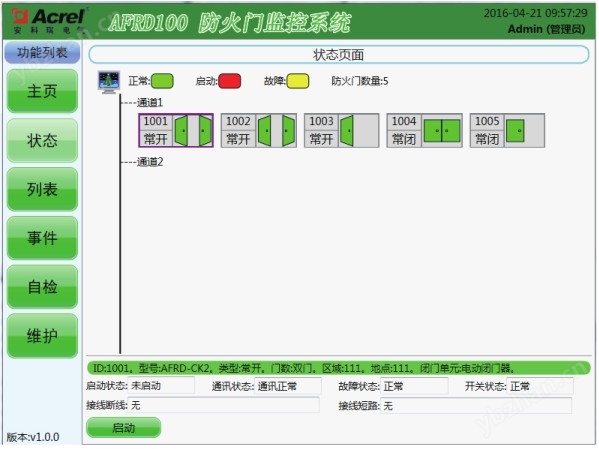

状态监测界面
该界面以图形化显示方式直观的展现了当被监测的防火门的工作状态，点击防火门图标后，系统会显示该防火门的详细信息。

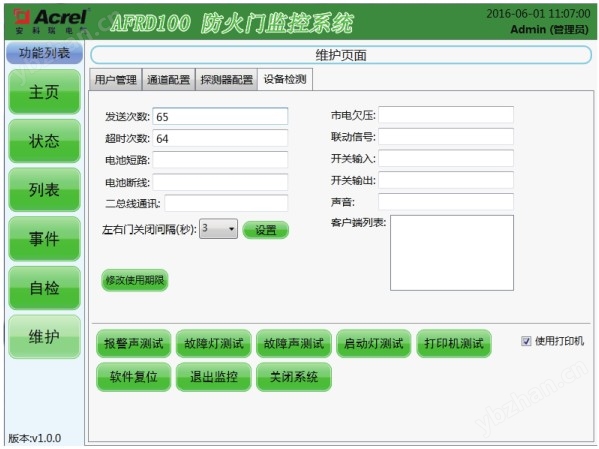

设备检测界面
该界面可以直接查看和设置一些系统运行参数，独立测试监控器部分功能，但只有“管理员”及其以上级别才有操作权限。

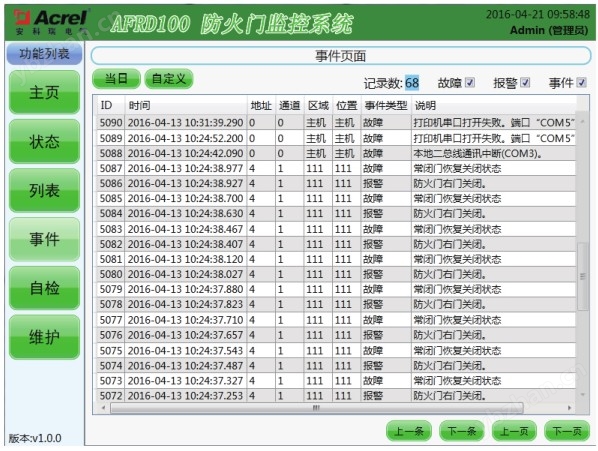

事件记录界面
该界面可显示当存储的报警记录、故障记录和事件记录，可选择查询当天记录也可以自定义查询日期。
