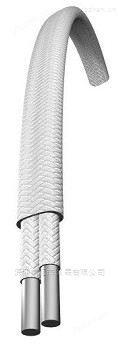

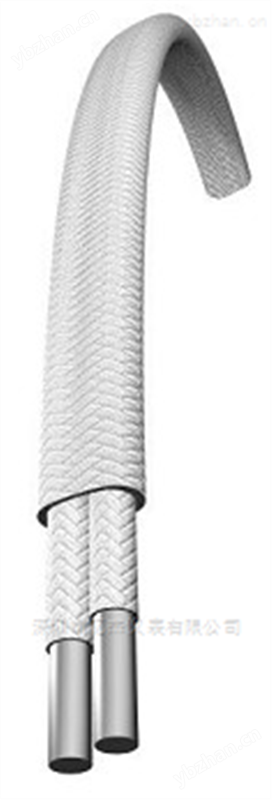

TE Wire Cable高温热电偶线
介质层与外护套材料：陶瓷纤维编织
工作温度：持续工作温度：1100℃（标准版）/1200℃（加强版）单次zui高工作温度：1200℃/1316℃
常用分度号：K型、N型
常用偶丝尺寸：20AWG（0.81mm）
精度（可选）：+/-1.1℃ or 0.4%t （2750D标准）
+/-1.1℃@0-538℃且0.4%t@>538 （BAC5621标准
TE Wire Cable高温热电偶线
美国TE Wire公司成立于1941年， 专业从事 热电耦线 、热电偶 组件 、延长线的 研发、设计 、 生产 与校准 ，是北美zui大的热电偶供应商,其总部位于Saddle Brook, NJ，公司集设计、生产于一体 。 公司收购 PMC公司后，更名为 TE Wire & Cable - PMC ，并隶属于 A Marmon Group 旗下的 Berkshire Hathaway 公司。
产品应用范围广泛,包括:航空复合材料、运输、电力、自动化、医疗等。获得“ISO - 9001”和“标准组织17025”。
在飞机制造行业， 主要服务的客户包括： Boeing 、 Airbus 、 Alenia 、 Spirit 、 Lochheed 、 Vought 、 Bombardier 等 。
TE Wire Cable高温热电偶线
热电偶产品一览表
| 系列 | 工作温度 | 绝缘层/外护套 | 分度号与精度 | 中心导体尺寸 | 特点及成功案例 |
| AccuClave系列--复合材料加工 | FEP:200℃ PFA:260℃ |
FEP/PFA | J/K | 24、28 | 该系列服务于以下飞机制造厂复合材料加工： 1、Boeing: B737、747、767、777、787； 2、MRO, Lockheed, Goodrich, Ditribution to Airbus, Airbus Direct |
| CEFIR系列 | 1204℃(连续) 1316℃(zui高) |
陶瓷纤维编织 | T J E K or N T* E* K* |
14、16、16F*、18、18F*、20、20F*、22、22F*、24、24F* | * 航空制造用钛合金热处理； * 用于高温耐久测试； |
| Refrasil系列 | 982℃(连续) 1093℃(zui高) |
石英纤维编织 | T J E K or N T* E* K* |
12、14、14F*、16、16F*、18、18F*、20、20F*、22、24、24F* | * HG/HG901-20-KK用于Boeing与麦道铝合金与镍合金的热处理工艺； * 本系列为980℃只需极度高温而设计； * 本系列不推荐用于高温研磨应用场合； |
| Q-Glass系列 | 704℃(连续) 871℃(zui高) |
高强度玻璃纤维编织 | T J E K or N T* E* K* |
12、14、16、16F*、18、18F*、20、20F*、22、22F*、24、24F* | * Q/Q-20-NN与Q/QS-20-NN被Boeing所采用； * 该玻璃纤维专为高温下持续使用而设计，具备轧制型Tuffbond结构； * 植入高去昂度玻璃纤维可使单根导线成为绝缘体，则可充当无护套的平整绞线或配备玻璃纤维护套； |
| G-Glass系列 | 510℃(连续) 650℃(zui高) |
玻璃纤维编织 | T J E K or N T* E* K* |
14、16、16F*、18、20、20F*、22、24、24F*、26、28、30 | * 本系列被用于Boeing热处理检测，是用量zui大的型号； * 专为高温下持续使用而设计，具备轧制型Tuffbond结构； |
| 聚酰亚胺系列 | -240℃-+260℃(连续) | 双层熔融聚酰亚胺胶带 | T J E K or N T* E* K* |
14、16、16F*、18、20、20F*、22、24、24F*、26、28、30 | * 支持-240℃至260℃范围内的持续工作，对温度极度或快速变化不敏感； * 耐磨性高，抗溶剂性强，阻燃； * 260℃PTFE胶带可选； |
| PFA系列 | 阻燃挤出PFA | T J E K or N T* E* K* |
14、16、16F*、18、20、20F*、22、24、24F*、26、28、30 | * *的抗化学腐蚀性； * 阻燃，通过IEEE 383火焰测试，通过VW-1火焰测试； |
|
| PVC系列 | 0-105℃(连续) | 阻燃挤出PVC | T J E K or N T* E* K* |
14、16、16F*、18、20、20F*、22、24、24F*、26、28、30 | * *的抗化学腐蚀性； * 阻燃，通过IEEE 383火焰测试，通过VW-1火焰测试； |
| 精密型廉金属延长导线 | 0-105℃(连续) 0-150℃(可选) 0-260℃(可选) |
阻燃挤出PVC |
KKX |
20、18、16 | * *的耐化学腐蚀性； * *的电气性能； * 通过IEEE 383阻燃实验，通过:VW-1阻燃实验； * 抗UV； * UL认证CL2，CL3，PLTC或ITC； |
| 廉金属补偿导线 | 0-105℃(连续) 0-150℃(可选) 0-260℃(可选) |
阻燃挤出PVC | KX NX SX TX EX JX |
20、18、16 | * *的耐化学腐蚀性； * *的电气性能； * 通过IEEE 383阻燃实验，通过:VW-1阻燃实验； * 抗UV； * UL认证CL2，CL3，PLTC或ITC； |
TE Wire Cable高温热电偶线
具体选型询代理商
