建筑能耗监测系统实现对能耗使用的全参数、全过程的管理和控制功能，是能耗监测、温度集中控制和节能运行管理的综合解决方案。符合国家有关公共建筑管理节能的政策和技术要求，更是融合了能耗监测、空调温度集中控制和节能运行管理的整体解决方案,可对建筑能耗进行动态监测和分析，实现建筑的精细化管理与控制，带给用户新的价值体验，达到节能减排的效果。
站控管理层
站控管理层针对能耗监测系统的管理人员，是人机交互的直接窗口，也是系统的上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS 电源等组成。监测系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况。
监控主机:用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。
打印机:系统召唤打印或自动打印图形、报表等。
模拟屏:系统通过通讯方式与智能模拟屏进行数据交换，形象显示整个系统运行状况。
UPS:保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。
2)网络通讯层
通讯层主要是由通讯管理机、以太网设备及总线网络组成。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。
通讯管理机:是系统数据处理和智能通讯管理中心。它具备了数据采集与处理、通讯控制器、前置机等功能。

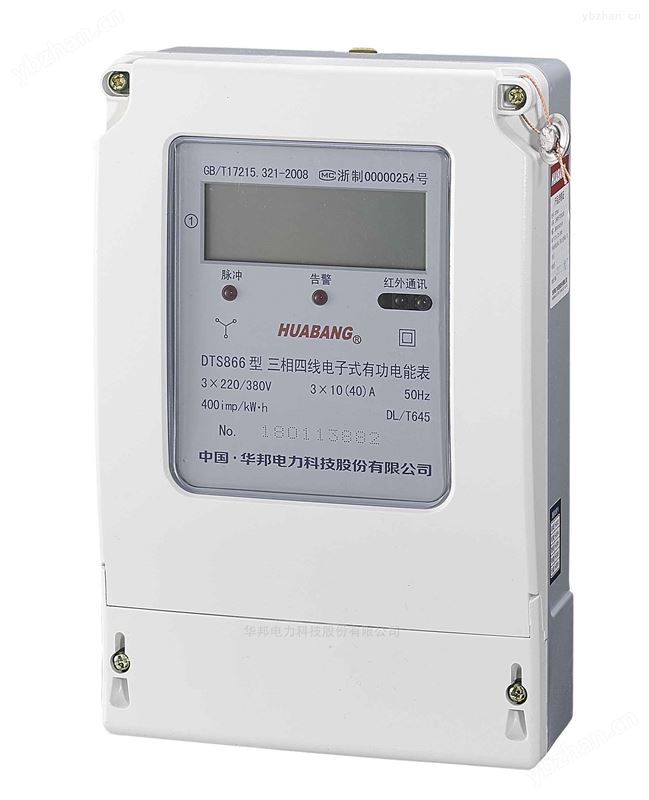

功能与特点
1 、计量功能
具有正、反向有功电能计量功能，有功总电能为正反向有功电能值之和。
2 、通讯功能
具有红外通讯和 RS485 通讯功能，可通过电表的 RS485 接口抄读总电量以及设置电表通信地址和设置底度数；红外通讯和 RS485 通讯为物理层各自独立设计方式，且 RS485 通讯接口与红外通讯接口功能统一。
红外通信接口通信距离：≥ 5m ，通信角度：≥± 15 °
3 、脉冲输出
有功电能脉冲输出，用于校表及采集电能量，为无源光电隔离型输出端口，脉冲宽度： 80ms ± 20ms 。
4 、停电显示功能
外部电源失电后，由环保柱式锂电池（容量≥ 1.2Ah ）支持 LCD 停电常显当前电量。
5 、显示功能
信息采用 LCD 显示方式，电量显示整数 6 位，小数２位，所有８位全部显示，显示不足补“０”。 LCD 对比度：＞４，视角宽度：＞ 40 ° , 工作温度范围： -30 ～ 70 ℃，工作寿命：≥ 15 年，防紫外线照射、防潮湿等功能。
显示界面：以轮显的方式显示
*屏 - 显示当前总电量
第二屏 - 显示反向电量
第三屏 - 显示电能表通讯地址高六位
第四屏 - 显示电能表通讯地址低六位
第五屏 - 显示电能表常数
6 、使用两只超亮、长寿命 LED 指示灯，功能如下：
（ 1 ）脉冲信号灯：红色。有电源脉冲时闪烁。
（ 2 ）反向指示信号灯：红色。有反向用电时常亮。
7 、抗雷击、抗干扰功能：
电表硬件采用进口压敏电阻＋热敏电阻＋工频变压器结构，具有良好的吸收浪涌和过电压保护功能；软件方面采用数据多重备份及实时校验等方式保证数据的安全及提高系统的抗干扰能力。
久保存（连续停电可保存 10 年以上）；
8、 通讯规约
按《多功能电能表通信规约 Multi-function watt-hour meter communication protocol 》 DL/T 645 — 1997 中华人民共和国电力行业标准执行。
通常将WSN的终端采集器称为采集节点，将汇聚采集器成为汇聚节点。采集节点负责数据的采集和传送，以及根据汇聚节点的控制命令设置相应的工作模式等;汇聚节点是网络的中心，起到协调器和网关节点的作用，汇聚节点负责整个区域网络的维护与数据的汇集，再将数据通过Internet/GSM/CDMA上传到上级数据中心或中转站。系统大特点就是基于WSN技术进行信息采集，利用WSN节点与电表等与用能设备连接，通过无线自组网方式自动采集分散在各处的电、水、气、冷热量等实时数据，使用户随时监测现场耗能设备的运行数据，为今后实施节能反馈控制系统的研发提供基础，以达到优化能源供应、提高能源管理水平、提高能源利用效益、减少能源损耗、节约能源成本的目的。
