美国 DESCO 19784
指针式表面电阻，表面阻抗测试仪
测试电压：10V 或 100V
测试精度：+/-1/2 十进位
重锤电极：单锤重量 5 磅，导电橡胶垫直径 63mm
美国 DESCO 19784 指针式静电电阻测试仪测试点到点电阻
1）把 9V 干电池装入仪器
2）把配套屏蔽测试线插入仪器顶侧面插孔
3）测试线另一端连接 5 磅重锤
4）把 2 个 5 磅重锤放置在被测物体表面，相互距离 10 英寸
5）按住红色 TEST 测试键
6）仪器指针指示测试结果，读数单位 Ω
美国 DESCO 19784
指针式表面电阻，表面阻抗测试仪测试接地电阻
1）把 9V 干电池装入仪器
2）把配套屏蔽测试线插入仪器顶侧面插孔测试按键
3）一条测试线另一端连接 5 磅重锤，重锤放置在被测物体表面
4）另一条测试线另一端连接被测物体的接地点
5）按住红色 TEST 测试键
6）仪器指针指示测试结果，读数单位 Ω

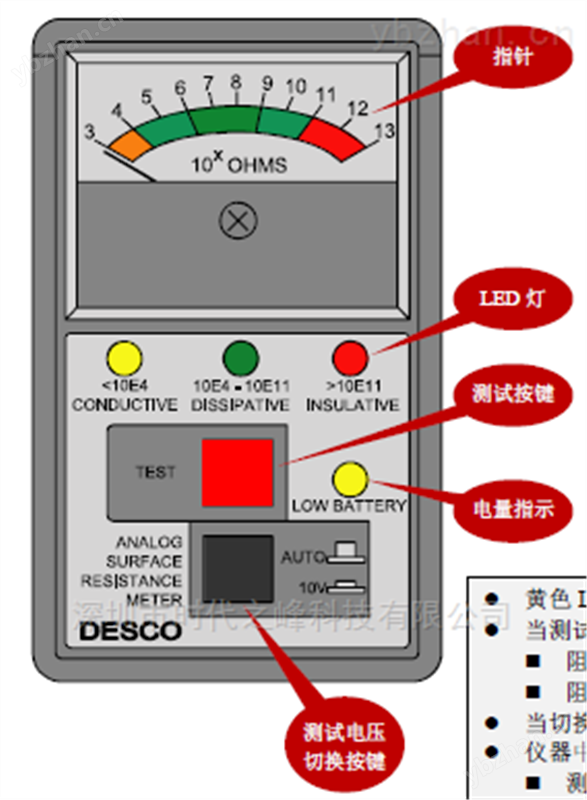

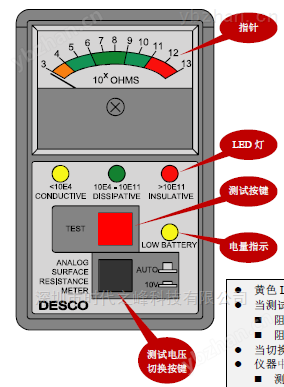

美国 DESCO 19784 指针式静电电阻测试仪操作
黄色 LOW BATTERY 指示灯亮表示电池电量低于 5.5V，这时需要更换电池以保证测试精度
当测试电压切换键处于高位时，仪器根据被测材料电阻自动选择 10V 或 100V 测试电压
阻值小于10
6
时，采用 10V 测试电压
阻值大于等于10
6
时，采用 100V 测试电压
当切换键处于低位时，始终采用 10V 测试电压
仪器中间有 3 个彩色 LED 灯，分别指示静电导体、静电消散体、静电绝缘体
测试结果<10
4
Ω 时，黄色 LED 灯亮，表示被测物体为静电导体
测试结果在10
4
-
10
11
Ω
之间时，绿色 LED 灯亮，表示被测物体为静电消散体
测试结果>10
11
Ω
时，红色 LED 灯亮，表示被测物体为静电绝缘体
