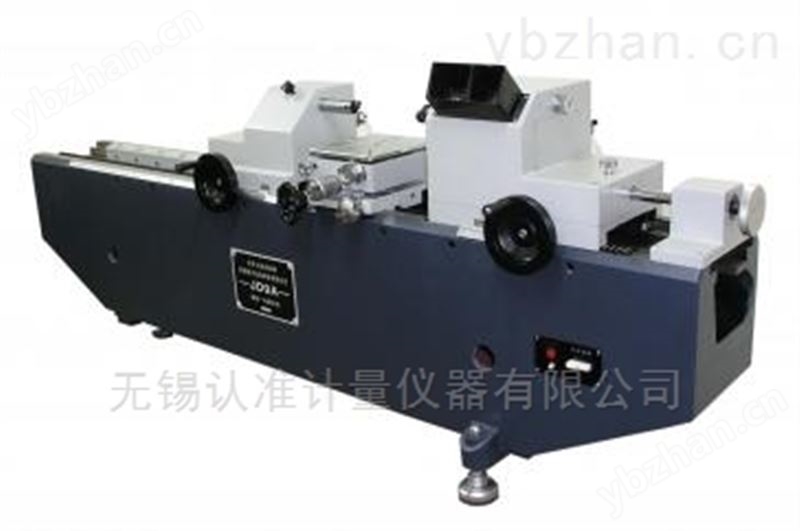

基座采用优质铸铁，经*自然时效处理，确保足够钢性和稳定性。
利用爱宾斯坦光学原理，实时修正阿贝误差保证了测量精度。
投影读数屏采用新颖投影系统，像质清晰。
工作台可多方向运动、旋转和偏摆，方便各种形状零件的检测。
测量附件齐全，使用范围广。
产品简介
基座采用优质铸铁，经*自然时效处理，确保足够钢性和稳定性。
利用爱宾斯坦光学原理，实时修正阿贝误差保证了测量精度。
投影读数屏采用新颖投影系统，像质清晰。
工作台可多方向运动、旋转和偏摆，方便各种形状零件的检测。
测量附件齐全，使用范围广。
应用领域
端度仪器是用于测量两端面之间距离的仪器，这里所指的“端面”可以是平面或曲面，可以是外表面或内表面。端度系列仪器是一种接触测量仪器，相对于其它计量仪器测量精度更高。
端度系列分为光学计、测长仪、测长机三大类，光学计用于对工件快速比对测量，测长仪对工件在可以小范围内测量，大范围相对测量。测长机用于超长工件的测量。根据结构的不同，端度仪器可以分为立式和卧式。根据采用技术的不同，端度仪器可以分为投影读数式、数码式、光栅式、激光式。
端度仪器测量典型产品：
外尺寸测量：平行平面类零件，如：量块；
球形面类零件，如：量棒、钢球的检测；
柱形面类零件，如：圆柱体、轴承；
以及外螺纹中径检测。
内尺寸测量：平行平面类，如：卡板；
孔径类，如：环规；
以及内螺纹中径等。
端度仪器带有多种附件，合理利用各种附件可使各种端度仪器的测量应用更广泛。
本公司提供技术咨询、安装调试和培训、维修保养、升级改造、二手仪器回收和以旧换新等配套服务!基本安排七个工作日。
技术参数
测量范围（mm）
| 测量范围 | JD9A | JD21 | JD10A |
| 外尺寸 | 0-1000 | 0-2000 | 0-3000 |
| 内尺寸 | 13.5-900 | 13.5-1900 | 13.5-2900 |
大小测钩深度： 5-50
外螺纹中径测量： 0-140
小分度值：0.001mm
精度指标：
微米分划尺的示值误差：
±60μm范围内≤±0.20μm
超过±60μm范围内≤±0.25μm
毫米分划尺的示值误差≤±(0.6+L/200)μm
分米分划尺的示值误差≤±(0.5+L/100)μm
（其中L为测量值，单位mm）
测量轴示值变动性
外尺寸测量：≤0.1μm
内尺寸测量：≤0.5μm
测量力(N)
外尺寸测量：2±0.4
内尺寸测量：1.5~2
*工作台（mm ）
垂向行程：0~70
横向行程：0~40
水平位置纵向浮动行程：10
横向测微鼓分度值：0.01
工作台承重：10kg
顶针架大夹持直径（mm ）
当长度在0~170时 ф140
当长度在170~210时ф130
V型支架
高度调节范围(mm)：>28
支承工件直径范围：至ф30mm
量块支架：支承量块长度至1000mm
量块研合架：量块架研合长度至 100mm
V型铁工作范围：大至ф45mm
环境要求：室内温度20℃±1℃，相对湿度≤60%RH
仪器外形尺寸与重量：
| 型号 | 仪器外形尺寸 | 仪器质量（kg） | 仪器质量（kg） |
| 型号 | 长×宽×高 | 主机 | 附件 |
| JD9A | 1980×450×750 | 650 | 300 |
| JD21 | 2980×450×750 | 1200 | 300 |
| JD10A | 4000×450×850 | 1800 | 300 |
