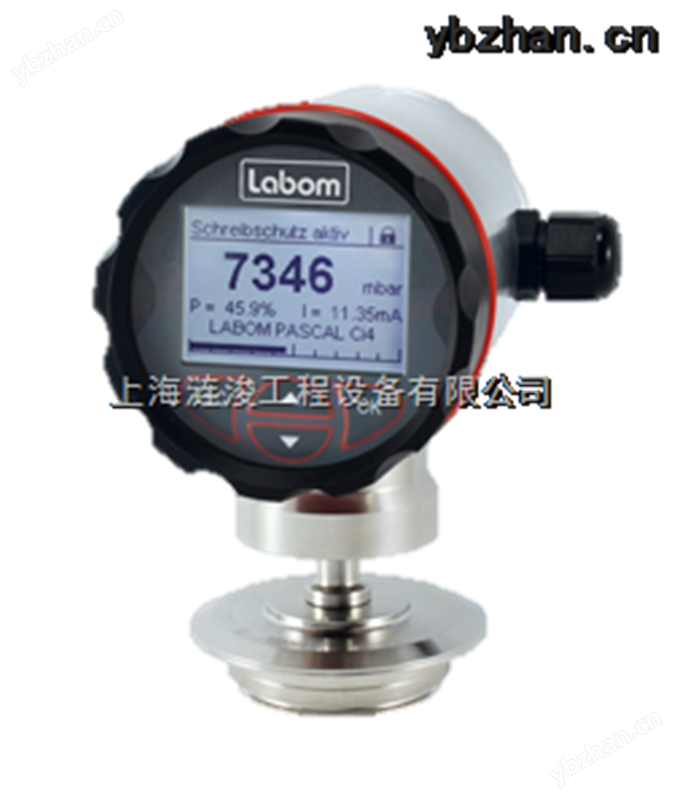

LABOM智能差压液位变送器
是一种智能的，带有微处理器的两线制压力变送器。通过带语言模块的图形显示器进行文本操作控制，菜单驱动器向导允许使用者简单快速地设定参数。可以用变送器上三个按键进行所有的设置。它还可能提供给使用者另一个好处：可以在不移动设备的事况下，选择量程范围和校准。可以选择压力图形或百分比值输出，也可以选择测量值显示。也可以选择输出电流显示。菜单选择可以使使用者进入或者提出不同的参数和操作状态。
此差压变送器使用HART协议连接运行Windows的电脑或者笔记本。应用程序COMLINE可提供LABOM的HART协议、西门子的PDM和爱默生/罗斯蒙特的AMS。PASCAL ΔP可以通过爱默生/罗斯蒙特的手操作器275进行操作。这意味着使用者可以在任何位置调整信号电路中的所有功能。
差压变送器PASCAL DELTA P适用于食品/制药/生物，化学/石化和一般过程工业中的液位测量和过滤器的监测。
特点
LABOM智能差压液位变送器用于小标称尺寸膜盒密封
微处理器控制的两线制压力变送器
通过带语言模块的图形显示器进行文本操作控制
变送器参数化或者可选用HART协议

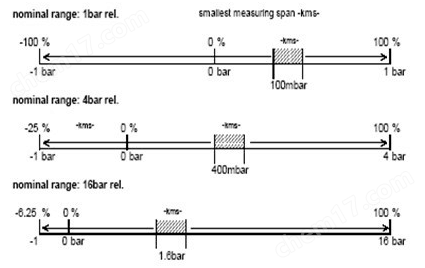

量程扩展10：1
量程从16 mbar到16 bar
小体积设计，用于小标称尺寸膜盒密封
低温度误差；精度±0.2 %
输出信号4…20 mA，两线电路
壳体和浸润部件为不锈钢，防护等级IP67
防爆保护，II 1/2G EEx ia/ib IIC T4/T5/T6
电磁兼容性（EMC）测试符合NAMUR21和EC指南
LABOM智 能差压液位变送器-小体积设计，用于小标称尺寸膜盒密封

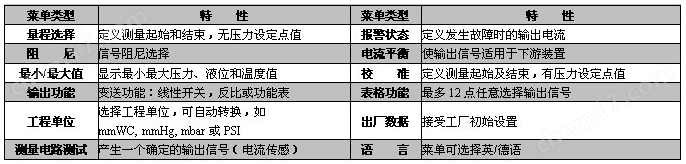

中国LABOM智能差压变送器的菜单类型
可用以下菜单来显示信息及选择参；用户指南中详细叙述了工作菜单和操作菜单。
中国LABOM智能差压变送器的技术数据
外壳设计
表面强化不锈钢，材质：1.4305
封闭外壳，防护类型IP 67
电气连接
电缆入口用于电缆直径5…10 mm，
端子螺纹接头达到2.5 mm2
其它电气连接请
过程连接
见订货须知
定位过程连接
可以安装在任一位置，按需调节：
? 可旋±170°外壳
? 可调显示单元（标准方位）：6点钟，可选：3，9和12点钟
测量系统
压阻传感元件
填充材料
硅油
前玻璃
安全玻璃
重量
装置不带过程接头：大约1.2 kg
工作温度范围
环境温度 -10…+55 ℃
过程温度 -20…+90 ℃
清洗温度（CIP） 达到140 ℃带水平安装法兰，Z长30分钟
允许存放温度
-25…+60℃
根据一般量程的环境温度影响
膜盒的大小对过程温度的影响（单侧）
DN25 不锈钢 7.4mbar/10K
DN32 不锈钢 2.1mbar/10K
DN40 不锈钢 1.4mbar/10K
DN50 不锈钢 0.7mbar/10K
DN80 不锈钢 0.4mbar/10K
DN80 Hasloy C276 0.2mbar/10K
DN80 钽 0.2mbar/10K
如果需要，我们可以为您提供误
差计算表。
电源电压
标准型
- 功能范围 12…50V DC
- 允许Z大 50V DC
防爆型
- 允许电压范围
功能范围 12…30V DC
允许Z大 30V DC
输出信号
输出功能
线性
反比
ROOT功能
功能表12个点
负载
阻尼
数字滤波器（仅电流输出）
0…30 s可选，步长0.2 s
基本电子阻尼0.2 s
测量周期
标准： typ. 0.8s
电流传感功能
标准：3.6…21.5mA可选，步
长0.01mA
特性曲线偏差
参照标称范围
≤0.2%（定点调节）
≤0.1% 可选
公称压力
Z大 75bar（两边）
长期漂移
参照标称范围
Typ. 0.1% /年
过载影响
<0.01%标称量程*静压力/bar
防爆认证
ATEX-NO：TUV99 ATEX 1414X
防爆类型：EEx ia/ib IIC T4/T5/T6
Ta = 环境温度
Tm = 介质温度
超出温度范围详见“特殊条件”。
电气数据
内部电路保护类型“本质安全”EEx ia IIC（接线柱1+，2-和GND）仅连接被认证的本质安全电路
Ui = 30V
Ii = 150mA
Pi = 1W
内部感应率和电容的影响可忽略。
其他型号信息可按要求或见订货须知
安装和操作说明请查阅相关文件
量程调整（例如)

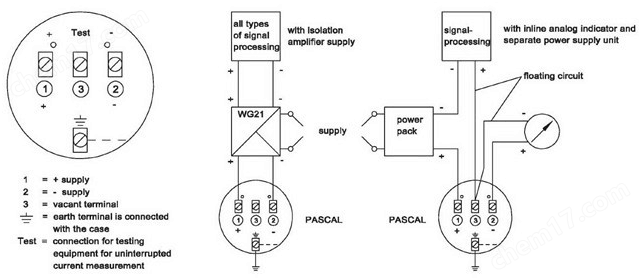

接线图/接线实例
