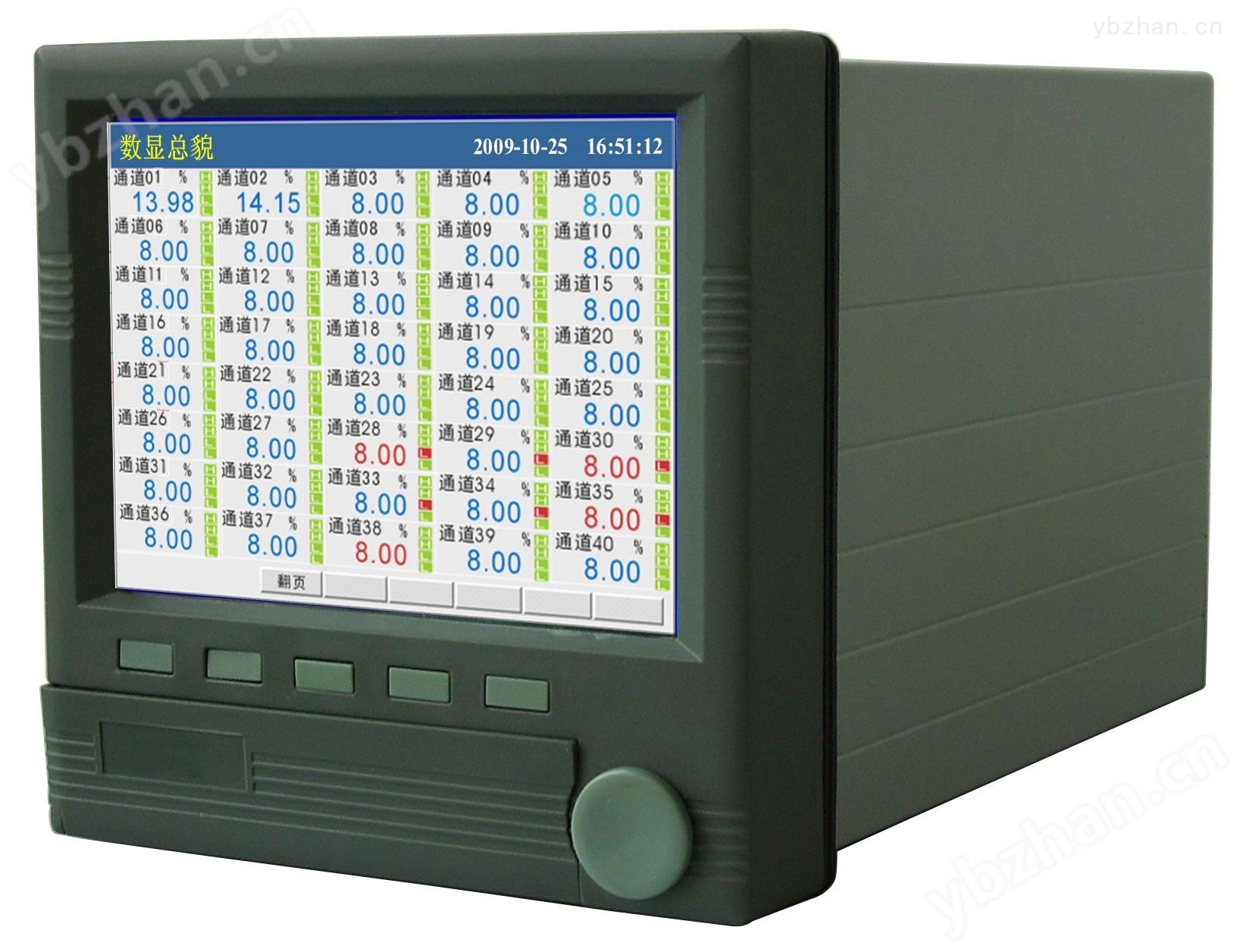

GDV5000A十二通道彩色无纸记录仪是将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中，无消耗任何常用的记录设施，如：纸张、笔墨。记录在仪器内部的存储数据，通过运算、模拟后显示在液晶屏。常用显示用液晶屏比较广泛。在液晶屏屏幕上，可以显示数字显示、棒图显示、曲线显示、报警列表等。
主要特点:
系统
◇采用大规模集成电路，名厂元器件精心设计；
◇采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；
◇5.7英寸进口SHARP320X240点阵TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节；
◇全隔离*输入，可输入多种信号，无需跳线，通过软件组态即可；
◇新型开关电源，85VAC~265VAC范围内正常工作；
◇集成硬件实时时钟，掉电情况下时钟也能准确运行；
◇提供变送器+24VDC隔离配电；
◇全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作；
◇大容量FLASH闪存芯片存贮历史数据，掉电*丢失数据；
◇12路继电器报警输出。
信号
◇可输入各种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
◇信号全量程精度±0.2%
◇通道间*隔离
◇可提供隔离配电
◇提供标准4-20mA输出
软件
◇中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◇工程量显示数值范围宽，可显示5位数值：-9999~19999；
◇报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录近的15条报警信息；
◇支持流量累积功能；
◇4组温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
◇支持真空度科学计数法显示；
◇曲线走纸方式可设定横向或纵向；
◇每4组曲线显示可以自由组合，自定义曲线颜色；
◇内置GB2312二级汉字字库（6500汉字）；
◇全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用标准编码，解决特殊单位及汉字位号的输入问题；
◇汉字位号、单位自定义组合输入。
通讯
◇标准串行通讯接口：RS-485和RS-232C；
◇支持标准Modbus RTU通讯协议，标准Modbus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件，无需驱动；
◇使用USB2.0接口转存和备份历史记录，支持256M、512M、1G优盘；
◇支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件；
◇外接微型打印机，可手动打印数据、曲线#8a87fc，自动定时打印数据，满足用户现场打印的需要。
GDV5000A十二通道彩色无纸记录仪主要技术指标:
◇输入种类及测量量程、精度
|
输入种类 |
量程 |
测量量程 |
精度 |
|
|
DVC |
0~20mV |
-9999~19999 |
±0.2% |
|
|
0~100mV |
-9999~19999 |
±0.2% |
||
|
0~5V |
-9999~19999 |
±0.2% |
||
|
1~5V |
-9999~19999 |
±0.2% |
||
|
DCI |
0~100mA |
-9999~19999 |
±0.2% |
|
|
4~20mA |
-9999~19999 |
±0.2% |
||
|
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
|
100.0~1768.0℃ |
±2℃ |
|||
|
B |
0~1820.0℃ |
±2℃ |
||
|
K |
-50.0~1372.0℃ |
±2℃ |
||
|
E |
-50.0~1000.0℃ |
±2℃ |
||
|
J |
-50.0~1200.0℃ |
±2℃ |
||
|
T |
-199.90~320.00℃ |
±2℃ |
||
|
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
||
|
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
||
|
电阻 |
0~350Ω |
-9999~19999 |
||
|
频率 |
0－10KHZ |
0~19999 |
±1 |
|
允许1~12路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V
◇输出规格
配电：12路配电，4组24VDC输出，输出电流50mA/组
12路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点
多4路模拟量变送输出，4～20mADC, 负载电阻小于600Ω
◇显示器
5.7英寸进口SHARP 320×240点阵TFT图形液晶显示屏，CCFL背光，宽视角
◇基本误差
±0.2%F·S
◇补偿运算
蒸汽：根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量
一般气体：温度、压力补偿测量标准体积流量
天然气：温度、压力补偿测量标准体积流量
液体：温度补偿测量标准体积流量或质量流量
蒸汽：压力 0.1～4.5MPa
温度 100～500℃
密度 0.1～100Kg/m3
比焓 2508～3224Kj/Kg
一般气体：压力0～60MPa
温度 -100～500℃
液体：温度 -100～500℃
◇累积范围
0～99999999
◇通讯、打印
通讯接口：RS232C或RS485
波特率：1200、2400、9600、19200
打印接口：RS232C串口微型打印机
10M Ethernet标准RJ45接口
◇记录时间
记录间隔：1、2、4、6、15、30、60、120、240秒可选
记录长度：36小时/笔（记录间隔1秒）～360天/笔（记录间隔4分）
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
1分钟 |
2分钟 |
4分钟 |
|
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
180天 |
360天 |
750天 |
◇数据备份和转存
256M-1G优盘可选（USB接口）
◇热电偶冷端补偿误差
±1℃
◇断电保护
内置FLASH存储器，保护参数和历史数据，断电后数据可*保存。采用硬件时钟，掉电后也能准确运行
◇电源
开关电源85VAC～265VAC、50Hz±5%或DC24V±2V
◇环境温度
0～50℃
◇环境湿度
0~85%RH
选型表:
|
十二通道彩色无纸记录仪 |
|||||||||||||
|
GDV |
50 |
□A |
-□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
||
|
型号 |
选型代码 |
说明 |
|||||||||||
| GDV |
50 |
尺寸（150×150×252） |
|||||||||||
|
* |
01～12 | 输入通道数量（多十二路） | |||||||||||
| 频率输入 | N |
无要求 |
|||||||||||
| F01-F02 |
八路频率信号输入 |
||||||||||||
|
继电器 |
可组态 |
00 |
无 |
||||||||||
| 01～12 | 报警输出通道数量 | ||||||||||||
|
变送输出 |
N |
无要求 |
|||||||||||
| A1-4 | 变送输出通道数 | ||||||||||||
|
PID调节输出 |
N |
无要求 |
|||||||||||
| P1-4 | PID调节输出通道数 | ||||||||||||
|
通讯/打印 |
0 |
无 |
|||||||||||
|
1 |
RS-232C通讯 |
||||||||||||
|
2 |
RS-485通讯 |
||||||||||||
|
3 |
RS-232C打印 |
||||||||||||
|
以太网通讯 |
N |
无 |
|||||||||||
|
E |
以太网通讯 |
||||||||||||
|
配电输出 |
N |
无 |
|||||||||||
|
P |
DC24V配电输出 |
||||||||||||
|
流量积算 |
0 |
无 |
|||||||||||
|
1 |
无温压补偿的流量积算 |
||||||||||||
|
2 |
带温压补偿的流量积算 |
||||||||||||
|
USB |
/0 |
无 |
|||||||||||
|
/U |
USB转存功能 |
||||||||||||
| 注：*输入数量+频率输入数量+变送输出数量+PID调节输出数量≤12 | |||||||||||||
