断续干扰(喀呖声)测试系统具有明显超过稳态干扰的强度但是持续时间非常短的特征，所以CISPR14-1专门制定了针对此的干扰测试标准，所引用的标准为IEC 61000-6-3中关于住宅及照明限值标准以及IEC 61000-6-4中工业标准，同样也参考了EN55103中关于个人音视频的标准。
主要特点：
·单通道、四通道可选
·全自动测试
·实时显示测试进程、测试结果
·动态IF值实时显示
·带全兼容接收机功能，QP值实时显示
·执行包括E3、E4的所有条款
·自动生成报告
·满足标准CISPR14-1. 2005
断续干扰(喀呖声)测试系统 相关参数
|
接收机通道数 |
4个（可选购至八个） |
|
内部接收机调谐频率 |
150kHz,500kHz,1.4MHz,30MHz |
|
频率误差 |
<10*10-6 |
|
脉冲响应 |
符合CISPR16-1的峰值及准峰值 |
|
脉冲信号发生器 |
内置，符合CISPR16-1 |
|
RF输入 |
BNC(F)，50Ω |
|
VSWR输入 0dB Att: With Att: |
<1，5:1 <1，2:1 |
|
大输入 |
127dBμV |
|
内置衰减器 |
手动调节0-65dB(5dB步距) |
|
敏感度 |
25dBuV |
|
中间频率 |
455KHz |
|
RF屏蔽 |
3V/m |
|
底噪 |
<25dBμV |
|
测试时间限制 |
999分钟 |
|
测量显示电平范围 |
0-120dBuV |
|
映象隔离电平 |
典型85Db |
|
显示电平 |
0-120dBuV |
|
显示信息 |
喀呖声：长、短 断续干扰 已知测试时间 切换操作次数 连续干扰时间 时域 测试报告图形编辑 |
|
PC配置 |
IBM计算机（奔腾或者以上，16M内存） |
|
接口 |
高速并口 |
|
电源 |
110V/230V,50/60Hz,50VA |
|
操作及储存温度 |
0～45℃，-20～70℃ |
|
尺寸（H*W*D,mm）及重量 |
136*450*436，15kg |
试验配置：
测试设备：喀呖声分析仪、人工电源网络LISN、测试软件等
测试环境：电磁屏蔽室

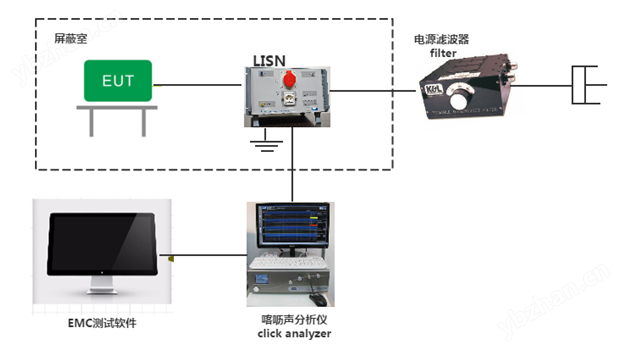

断续干扰（CLICK）喀呖声测试系统配置示意图
