测量：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能

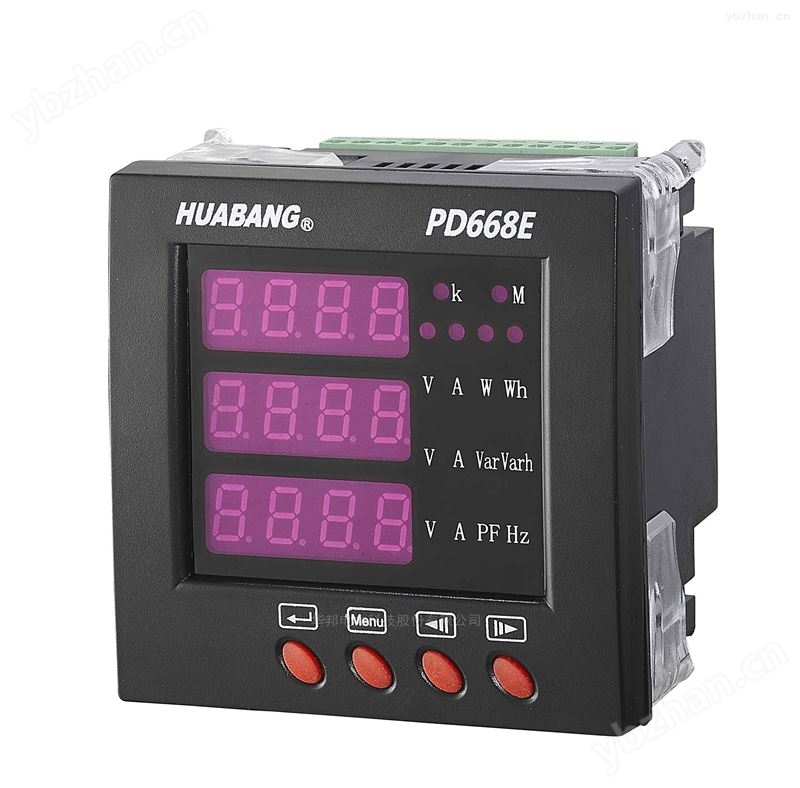

显示：三排LED数管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数10000imp/kwh）
扩展：可钟从电流、电压互感器接入信号，现场可编程设置输入参数变比
配选：可附加模拟量4-20mA变送输出，开关量输入、开关量输出，上下
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请试用双绞线。
4、若信号伴随高频干扰，应在线里试用低频
过滤器
。
5、长时间存放未使用时，请每三个月通电一次不少于4 H。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
三、测量显示：PD194E-2S4(9S4)可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和总有功功率）；Qa、Qb、Qc、Qs（每相无功功率和总无功功率）；PFs（总功率因数）；Ss（总视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不*，请参考具体的说明。
显示方式：
PD211-1Z7S2多功能数显表
可设置XS1控制字用来编程设置通常状态下显示内容，XS1=0表示自动循环显示，1（三相电压），2（三相电流），3（有功功率、无功功率、功率因数），4（频率），5（有功电能信息），6（无功电能信息）。
2．编程作：在编程作下，仪表提供了设置（SET）、输入（INPT）、通讯（CONN）三大类输入设置菜单项目，采用LED显示的分层菜单结构管理方式：第1排LED显示第1层菜单信息；第2排LED显示第2层菜单信息，第3排LED提供第3层菜单信息。
键盘的编程作采用四个按键的作方式，即：左右移动键“←”、“→”，菜单进入或上回退“MENU”键、选择确定“ ” 来完成上述功能的的有作。
MENU：在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密：CODE，输入正确密后，可对仪表进行编程、设置，仪表出厂时密初始为0001;“MENU”另一个作用是在编程作过程中，起上退作用。例如，在编程模式下，INPT-I.SCL-5下按“MENU”，仪表会显示INPT-I.SCL。
“→”、“←”，切换移动键实现菜单项目的切换或者数字量的增加或减少。例如，在菜单项目INPT-T.U-0001下按动“→”会变成INPT-T.U-0002，按住“→”、“←”不放可实现快速增/减功能。
“”选择后确认，并返回到上次菜单。
在编程方式退回到测量模式的情况下，仪表会提示“SAVE-YES”，选择“MENU”表示不保存退出，选择“ ”保存退出。
菜单的组织结构如下，用户可根据实际情况选择适当的编程设置参数。
