一：产品概述：
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
二：仪器特点：

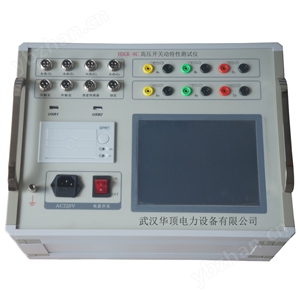

⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和辅助断口。
⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
三：主要技术参数：
1．时间测量：
12路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～20s，分辨率：0.01ms,
外触发测试范围：0.01ms～200s，分辨率：0.1ms,
在1000ms以内准确率：0.1%±1个字
2．速度测量：
刚分（刚合）速度
时间段（行程段或角度段）平均速度
3. 测速范围：
1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
4．行程测量：（选配传感器：300mm、500mm、1000mm、激光传感器）
动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
360线传感器：360о，分辨率:0.5о,测量范围：0-1000mm.
加速度传感器测量范围：0-300mm，分辨率:0.1mm
测量开关合闸电阻值 30-10K Ω
5. 电流显示：
大输出电流30A,分辨率：0.01A。
6．仪器电源：
AC/DC 220V ± 10%；50Hz ± 2%
7．内部直流电源：
输出DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
8. 外触发触发电压：AC/DC10-300V，电流≤120A
9. 隔离开关测量范围：
⑴、电压输出：DC20～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
10．主机体积：360×260×170mm
11．使用环境： -20℃~+50℃
12．相对湿度：≤90%
HDGK系例高压开关动作特性测试仪以三断口和六断口断路器连接为例进行测试，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）
更多详情请访问武汉华顶电力设备有限公司
仅用来在正常工作情况下，断开和闭合正常工作电流的开关电器，如高压负荷开关。
仅用来断开故障情况下的过负荷电流或短路电流的开关电器，如高压熔断器。
既用来断开和闭合正常工作电流，也用来断开和闭合过负荷电流或短路电流的开关电器，如高压断路器。 辽宁省高压开关动作特性测试仪价格 辽宁省高压开关动作特性测试仪价格
不要求断开或闭合电流，只用来对被检修的电气设备隔离电压的开关电器，如隔离开关等。
一、高压断路器
（一）高压断路器的用途
高压断路器在电网中起两方面的作用：一是控制作用，即根据电网运行的需要，将部分电气设备或线路投入或退出运行（开闭正常工作电流）；二是保护作用，即在电气设备或电力线路发生故障时，继电保护或自动装置发出跳闸信号，使断路器断开，将故障设备或线路从电网中迅速切除，确保电网中*部分的正常运行（断开短路电流）。
（二）高压断路器的基本结构
高压断路器的基本结构：主要包括电路通断元件、绝缘支撑元件、操动机构及基座等几部分
六氟化硫气体的绝缘性能和灭弧性能比其它灭弧介质明显的*，六氟化硫断路器的体积小、开断容量大、开断性能优异、电寿命长、检修间隔时间长（一般10年不检修，有的还提出20年不检修）、无噪音公害、无火灾危险。
特点
真空断路器的特点是动作快、操作噪音小、无污染、电气及机械寿命长、体积小、重量轻、能防火、防爆、检修方便。适用于作发电厂、变电站等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
（四）高压断路器运行维护
1.断路器检查项目
1) 断路器的分、合位置指示应正确（与当时实际的运行工况相符）。
2) 断路器不过热（如示温蜡片不熔化，变色漆不变色）。
3）断路器内部无异常声响(漏气声、振动声、放电声)。
4）套管、支持绝缘子洁净、无裂痕，无放电声和电晕放电。
5) 引线的连接部位接触良好无过热，引线驰度适中。
6) 断路器接地部分完好。
7) 断路器环境良好。户外断路器栅栏完好，设备附近无杂草和杂物，防雨帽无鸟窝；户内配电装置室的门窗、通风及照明应良好。
8) 油断路器的油位在正常允许的范围之内，油色透明无碳黑悬浮物，无渗、漏油痕迹，放油阀门关闭紧密。
9）六氟化硫断路器每日定时记录SF6气体压力和温度。
10）真空断路器灭弧室无异常。
2.断路器的正常维护工作
1)不带电部分应定期清扫。
2)配合其他设备的停电机会，进行转动部位检查，清扫瓷瓶（即绝缘子）积存的污垢及处理缺陷。
3)按设备使用说明书规定对机构添加润滑油。
4)油断路器根据需要补充油或放油。
5)检查合闸电源熔丝是否正常，核对容量是否相符。
（五）高压断路器的操作
①断路器经检修恢复运行，操作前应检查检修中为保证人身安全所设置的措施(如接地线等)是否全部拆除，防误操作闭锁装置是否正常。
②长期停运的断路器在重新投入运行前应通过远方控制方式进行2～3次操作，操作无异常后方能投入运行。
③操作前应检查控制回路、辅助回路、控制电源及操动机构均正常。
④操作中应同时有关电压、电流、功率等表计的指示及红绿灯的变化，操作把手不应返回太快。
