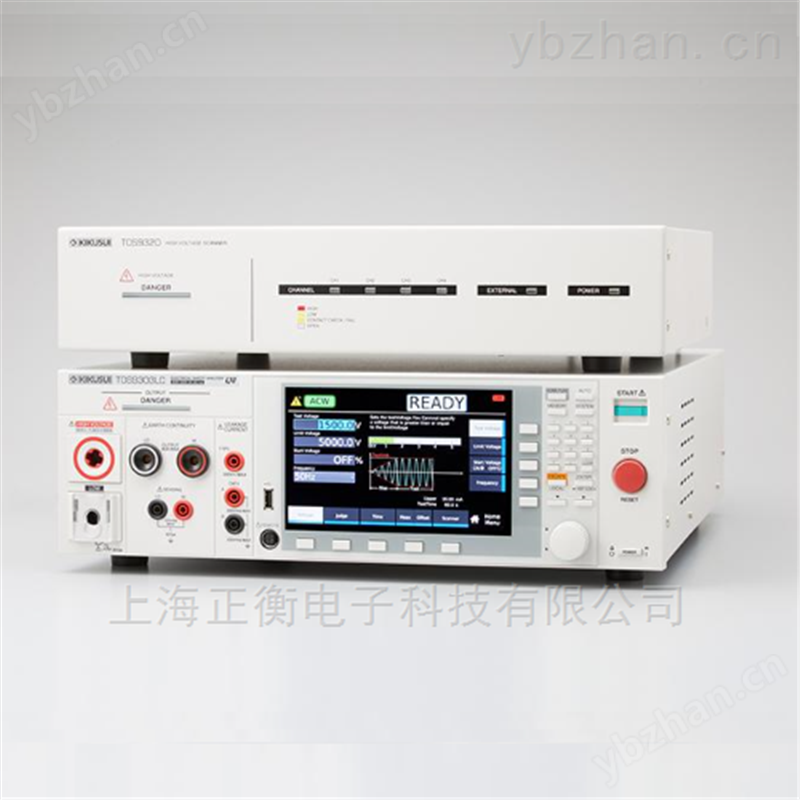

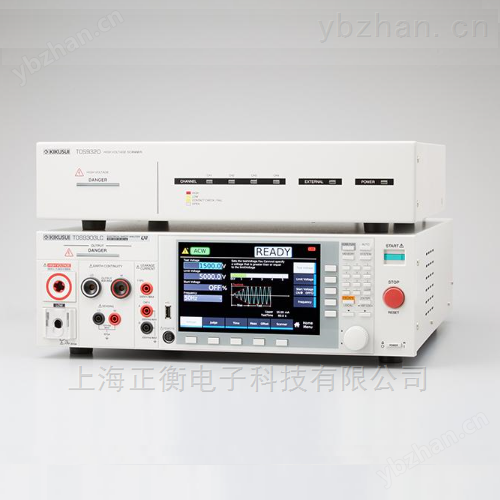

TOS9300安规综合测试仪 执行广泛标准的多功能测试仪
概要
- 多功能综合机型（TOS9303LC）
- 实现40A的AC/DC双方接地导通测试
- 可设置绝缘击穿检测的灵敏度
- AC 5kV/100mA，DC 7.2kV/100W的耐电压测试
- 可进行接触电流/保护导体/医疗设备泄漏电流测试
- LAN / USB / RS232C 标准设备
- 用高可见度彩色液晶显示屏、显示各测试的测量值
- 高电压扫描器可自行分配测试仪输出
TOS9300系列是可对电子设备/电子元件进行多种安全测试的电气安全标准测试多功能分析仪。安全测试种类包括耐电压测试、绝缘电阻测试、接地导通测试、泄漏电流测试（接触电流测试、保护导体电流测试、患者泄漏电流测试）。由于机型结构以必要的测试组合为准，因此1台可充分应对各类安全测试。适合用于研究开发设备，质量保证测试及标准认证机构的测试设备，生产线的设备。
TOS9300安规综合测试仪型号
|
型号 |
交流高压绝缘耐压测试 |
直流高压绝缘耐压测试 |
IR* |
GB* |
LC* |
PD* |
|---|---|---|---|---|---|---|
|
TOS9300 |
✓ |
✓ |
||||
|
TOS9301 |
✓ |
✓ |
✓ |
|||
|
TOS9301PD |
✓ |
✓ |
✓ |
✓ |
||
|
TOS9302 |
✓ |
✓ |
||||
|
TOS9303 |
✓ |
✓ |
✓ |
✓ |
||
|
TOS9303LC |
✓ |
✓ |
✓ |
✓ |
✓ |
|
|
TOS9320 |
4ch 高压扫描仪 |
|||||
IR: 绝缘电阻
GB: 接地阻抗
LC: 泄漏电流
PD: 局部放电
特长
1）各测试模式为设计
TOS系列的各测试部是独立设计的。主要的目的是为了*忠实对应各种安全规格的测试要求。
而其他的厂家的输出功率部分是共同利用的，在价格以及尺寸大小方面有一定的优势，但电压输出波形等有很大的差别。

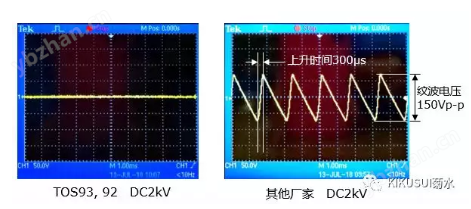

TOS系列采用了的DC/DC转换器实现了低纹波的直流输出，极力减少的测试中的误判定。

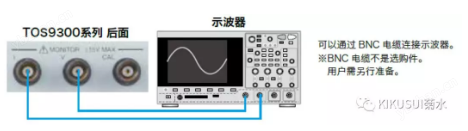

2 ）I/V监控端子（模拟监控）
3） 显示电流测试成分
下图是耐电压的测试结果：
无效成分（Im）为8.754mA、实效成分（Re）为314.282uA
说明被测物的L,C成分比R成分大很多。
4） 医疗患者漏电流测试
- 患者漏电流是从接触部（装着部）流向人体的电流，可以分为下面几种
- 患者漏电流I：从接触部通过人体流向大地的电流
- 患者漏电流II：外部向ME机器的信号入出部（SIP/SOP）施加电压。从接触部通过人体流向大地的电流
- 患者漏电流III：外部向F形装着部施加电压时的电流。人体施加商用电压时，从其他机器通过人体流向大地的电流
- 患者测试电流：当人体接触到外有部电压但没有保护接地的金属部分时，通过人体流向大地的电流
5） 放电时间的调整
DCW, IR等直流电压测试时，测试后被测物在被充电的状态。TOS93系列具有放电的功能，并可以调整放电时间 。
6）可用1台完成电气安全标准测试
配备了AC/DC耐电压测试，绝缘电阻测试，AC/DC接地导通测试，泄漏电流测试的所有功能的TOS9303LC机型，可用1台即可完成电气安全标准的符合性测试。还可支持接触电流，保护导体电流，患者泄漏电流测试。
7）电流检测的响应速度（Filter）
耐电压测试仪用于判定是否发生绝缘破坏的测试，因此基本上对于局部放电这种瞬间放电电流时不涵盖在其判定范围内的。但是为了满足要了解绝缘破坏的前兆的需求，在TOS9300系列中实现了5个级别的响应速度（灵敏度）的设定。通过设定还可以检测出传统的耐电压测试中无法检测到的小量放电。
8）上升时间/下降时间控制功能
上升时间控制功能是为了防止对EUT（被试验物）施加不必要的高压的功能
9）绝缘电阻测试功能提高
- 可以选择正极电压输出进行测试
- 利用DCW的输出电源、绝缘电阻测试可以选择 -1000V 以及 7200V
- 测试分辨率提高
- 可测试电阻值99.99GΩ并能保证测试精度
10）针对车载设备仪器的电气安全标准测试
11） 齐全的测量网络
可满足绝大多数的泄漏电流测试所需的人体网络，包括灯具和医疗器械。
