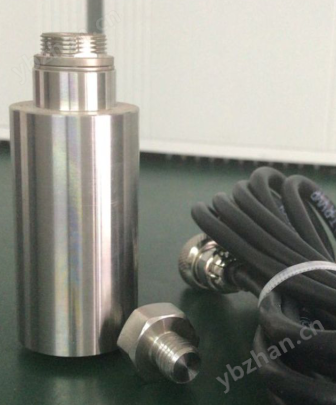

ST-A3-B3 振动速度传感器：*
振动传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机，压缩机，风机和泵等）
技术参数
1. 灵敏度20mv/mms
测量方向 垂直或水平
安装螺钉M10*1.5

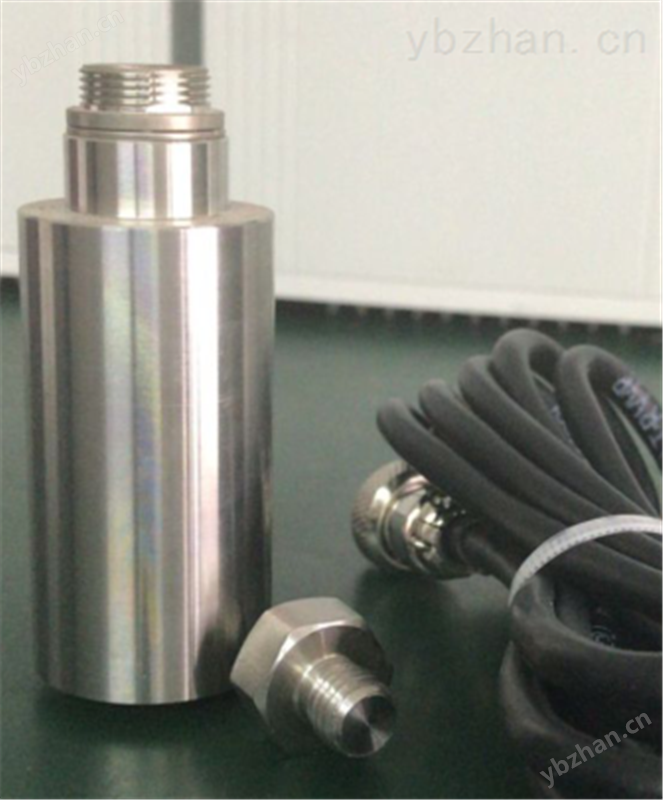

ST-A3-B3 振动速度传感器 ：*
振动传感器主要安装在各种旋转机械装置的轴承盖上(如汽轮机，压缩机，风机和泵等）和振动监控仪 配套 使用 它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源，安装容易等特点。使用环境温度 -40度-100度。
技术参数
频率响应（可选）
a. 5-100hz
b. 10-500hz
c. 10-1000kz
低加大速度：10g
1. 灵敏度20mv/mms 30MV， 50mv
测量方向 垂直或水平
安装螺钉M10*1.5
2 ．1 灵 敏 度: 20mv/mms-1
2 ．2 频率响应（可选）：
a. 5 ~ 100 Hz
b. 10 ~ 500 Hz
c. 10 ~ 1000 Hz
2 ．3 自振频率： 10Hz
2 ．4 可测振幅： ≤2000μm(P — P)
2 ．5 大加速度：10g
2 ．6 测量方向：垂直或水平
2 ．7使用环境：温 度 -40℃ ~ 100℃
相对湿度 ≤90%
2 ．8 外形尺寸：φ35×78mm
2 ．9 重 量: 约350g

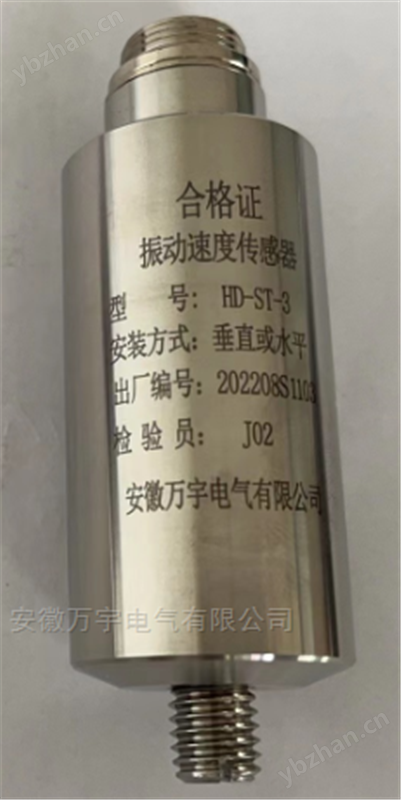

图一． 外 形 3 ．安 装
3 ．1 安装位置：水平或垂直安装于被测振动点上，以传感器底部M10螺钉固定。
3 ．2 安装尺寸及规范：参看图三（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。
3 ．3 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3的数字。 “1”作为传感器讯号输出的正，“3”作为负，分别接至振动监控仪的背面接线端子上的讯号输入，“1”接正端，“3”接负端，与振动监控仪的连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端在振动监控仪的外壳接地。
传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。 保护横向传感器挡板示意图 防止漏水漏气档板示意图 (3) 磁场屏蔽罩示防护罩）
图二．速度传感器的安装及防护 4 ．订货指南
订货代号：ST-2FB 。
5 ．注意事项
5 ．1 传感器应防止剧烈碰幢和敲打。
5 ．2 运输过程和贮存时应置于包装盒内。
