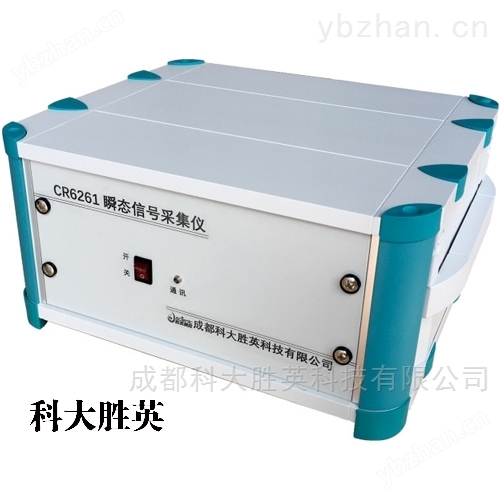

宽带多通道瞬态信号采集仪（CR 6261/6260）
CR6260瞬态信号采集仪配置各种加速度、速度、位移传感器、应变传感器传感器等完成测量。
产品特点：
1、配合20MHz的采样速率。
2、模块化设计，通道灵活配置，以太网通讯实现128通道以上的扩展
3、瞬态信号捕捉功能，系统设有手动触发、外触发、信号触发，触发量级可调；
4、每通道14位A/D转换器
5、完整的硬件和软件环境，兼容各种电量和
宽带多通道瞬态信号采集仪（CR 6261/6260）
CR6260瞬态信号采集仪配置各种加速度、速度、位移传感器、应变传感器传感器等完成测量。
产品特点：
1、 配合20MHz的采样速率。
2、 模块化设计，通道灵活配置，以太网通讯实现128通道以上的扩展
3、 瞬态信号捕捉功能，系统设有手动触发、外触发、信号触发，触发量级可调；
4、 每通道14位A/D转换器
5、 完整的硬件和软件环境，兼容各种电量和传感器输出信号的采集和分析
典型应用
石油，天然气，管道爆炸
现场工程爆炸
自由场冲击波
|
型号 |
CR6260 |
CR6261 |
|
通道数 |
8CH/台 16CH/台 |
8CH/台 16CH/台 |
|
多机级联 |
1～8台(16CH) |
1～8台(16CH) |
|
通讯接口 |
以太网(RJ45) |
以太网(RJ45) |
|
采样率 |
20M sps |
20M sps |
|
存储深度(样点) |
1M*8CH，1M*16CH（可扩展） |
|
|
采样延时 |
有 |
有 |
|
触发方式 |
手动触发、内触发、外触发、全通道触发 |
手动触发、内触发、外触发、全通道触发 |
|
触发边沿 |
上升沿、下降沿 |
上升沿、下降沿 |
|
AD/精度 |
14 bit |
14 bit |
|
离线采集 |
有 |
有 |
|
输入信号类型 |
单端/差分电压V、电荷Q、 ICP |
单端/差分电压V、电荷Q、 ICP |
|
量程 |
±5V、±1V、±500mV、±100mV、±50mV、±20mV、±10mV |
±500mV、±100mV、±50mV、±20mV、±10mV、±5mV、±2.5mV、±1.0mV、 |
|
激励 |
恒压2V4V6V8V |
恒压2V4V6V8V |
|
带宽(-3dB) |
300K Hz |
800kHz |
|
供 电 |
交流220V/50HZ、直流（选件） |
交流220V/50HZ、直流（选件） |
|
尺寸(L*D*H) |
240mm×300mm×150mm（8CH） 350mm×300mm×150mm（16CH） |
240mm×300mm×150mm（8CH） 350mm×300mm×150mm（16CH） |
|
应用软件 |
DAP瞬态信号测试软件 |
DAP瞬态信号测试软件 |
