.产品简介：

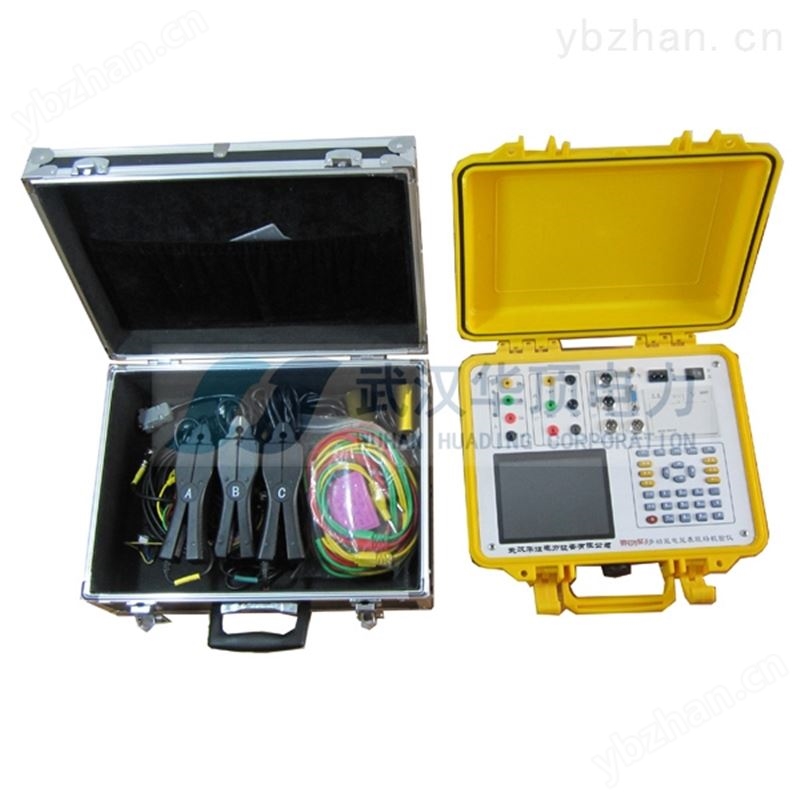

HDYM-3多功能电能表现场校验仪经过武汉华顶电力设备有限公司不断的改进和创新，不仅能在现场校验各种类型电能表，还能校验各种类型的单、三相功率表、功率因数表、相位表、电压表、电流表等，也能在实验室内做为标准使用。该仪器广泛地应用于电力系统、计量部门、科研单位，是电测计量、技术监督和科研人员在现场与实验室兼用的理想仪器。
二.主要特点:
1.采用大屏幕320﹡240高点阵液晶，汉字显示，清晰度高。
2.实时检测电压、CT一次电流和二次电流、有功功率、相位角、功率因数及工作频率。
3.可显示电压、电流波形图，可测32次以内谐波含量及波形失真度。
4.可直观显示三相电压、电流的相量图，并提示三相三线48种、三相四线96种计量装置接线错误。
5.具备走字试验功能。对不配CT（直入式）的单相、三相电能表进行检测。
6.可在不停电,不改变计量回路接线的情况下检测三相四线或三相三线计量装置综合误差(含接线、电能表、CT误差)。
7.可存储500块表的检测数据, 包括电表信息、电压、电流、相位、功率、功率因数、相量图等。
8.具有RS232接口，可与计算机通讯，实现数据管理并进行报表打印。
9.可扩展测量CT变比值、极性、变比误差和角差。
三.技术指标:
1.输入电压：AC50~450V
2.电流量程：5A、10A、50A、500A、1500A
3.频率范围：45Hz ~65Hz， 准确度：±0．01Hz
4.相位测量范围：0°~360°，准确度：±0．1o
5.电能准确度等级：0．1、0．2、0．3
6.输入阻抗：电压回路≧1MΩ，电流回路≦0．01Ω
7.输出标准电能常数：2 p/kw.h ~2000p/kw.h
8.工作温度：-20℃~+50℃；度影响：5ppm/℃， 24小时变差：≦0.02%
9.工作电源：充电锂电池
10.整机功耗：小于10VA
11.精度：0.1/0.05级
更多详情请关注武汉华顶电力设备有限公司
绝缘的击穿电压Uj与加压的持续时间有关，随时间的增加其Uj下降，因此规定了一分钟。这一方面是为了观察被试品情况，使有缺陷的绝缘来得及暴露（固体绝缘发生击穿需要一定的时间）；另一方面不致于因为时间过长而引起的不应有的绝缘损害。
交流耐压试验的加压方法一般有：一是工频耐压，包括用常规的交流试验变压器和工频串、并联谐振试验，可以对交流电动机和发电机、绝缘子、断路器、电流互感器等设备进行；二是感应耐压试验，如变压器、电磁式电压互感器等，采用从二次加压使得一次侧感应高压的方法，它不仅可以考验被试品的主绝缘（绕组对地、相间、相对地），还可以考验纵绝缘（同一绕组的层间、匝间），通常采用100~400HZ的倍频进行；三是冲击电压试验，主要考验被试品耐受操作波过电压和大气过电压下绝缘的承受能力，它分为操作波冲击电压试验和雷电冲击电压试验。
一般设备的选取和电压的产生及测量：针对不同的被试设备，应选取不同容量的耐压装置，因此首先必须计算电容电流，IC = ωCx Us，Us已有规定，而Cx要参阅资料或实测。
在进行发电厂和变电所的厂用系统比如CT和断路器的交流耐压时，采用50KV / 6KVA的一套、而耐电动机时则需要用15KV/10KVA的较大容量的试验变、在300或600MW机组的主封闭母线的耐压中，则应采用我室的一套100KV/50KVA的装置来进行，其试验电压的选取若封母中有CT时应按照CT 的耐压等级、而发电机耐压时应用并联谐振装置则已经非常方便，并联谐振即电流谐振，回路中电容电流和电感电流相互抵消，使得总回路电流很小，则电源电缆的截面可小一些，其品质因数Q可用试验电压和 福州市多功能电能表现场校验仪生产工厂福州市多功能电能表现场校验仪生产工厂 被试电流的乘积除以调压器的输出电压和电流的乘积得到，一般可达10~40左右，Q=XC/R，而回路中的限流电阻R应尽量选小，否则调谐时很难达到谐振频率；另外串联谐振即电压谐振，须采用激励变压器，而可调电感的耐压等级应和被试品一样，因其串联回路的电压相互抵消，则激励变的容量可降低Q 倍。至于试验电压的测量，一般小电容量的被试品可只用变压器低压侧电压乘以变压器变比即可得到，但大容量诸如发电机的交流耐压试验电压，因为考虑到容升效应和被试电压的有效可靠，高压侧电压的测定必须用合格的高压测试仪如YD-KVA/KV工频耐压试验进行，容升效应即在交流耐压时容性电流在绕组上产生漏抗压降，造成实际用到被试品上的电压值超过按变比计算出的高压侧输出的电压。试验电流的测量一般是在试验变高压侧尾端串电流表来监视，但应有短路刀闸保护，防止加压时冲坏和便于换档。在主回路中串入限流电阻是为了防止在被试品击穿时在试验变压器上产生过电压，但不宜太大，太大会由于负载电流而产生较大的压降和损耗，一般选0.1~0.5Ω/V，在进行发电机的交流谐振耐压时还可小些，而球隙保护水阻一般取1Ω/V。
