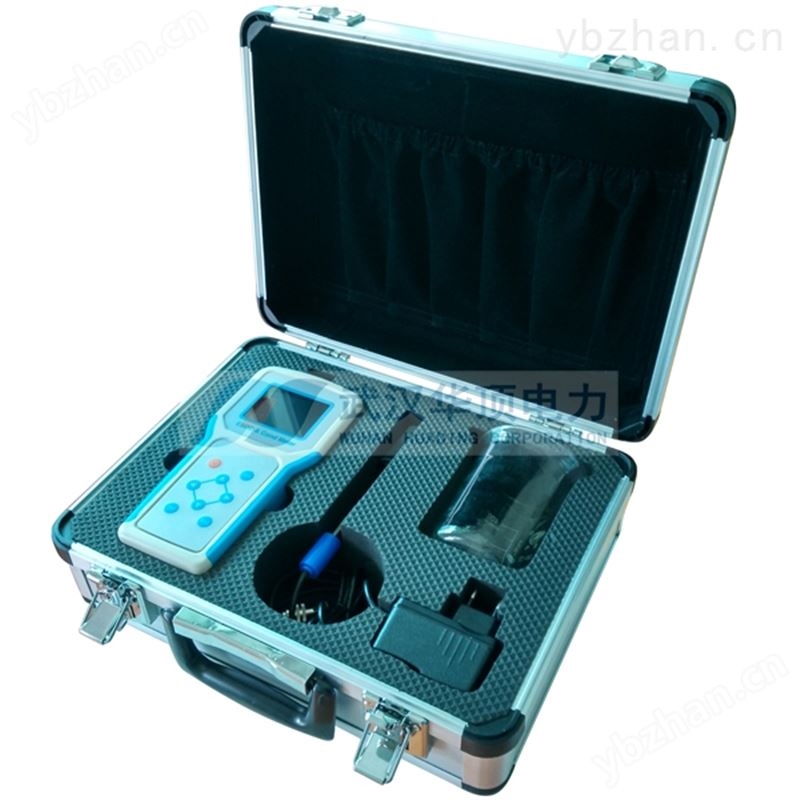

、产品简介
HDYM-III绝缘子盐密度测试仪用于电力系统防污闪检测，是测量绝缘子表面等值附盐密度（以下简称“盐密”）的测量仪器，同时还可以测量溶液的电导率和温度。整机以其测量精度高、测量范围大、使用方便等特点广泛地应用于电力、教学、科研及其它相关行业。
污秽等级的划分和污秽等级分布图的绘制是防污闪工作的基础，准确的污秽等级分布图是选择输、变电设备电瓷外绝缘爬距的依据。绝缘子表面等值附盐密度值是判断电瓷外绝缘污秽状况严重程度的定量数据，是划分污秽等级和绘制污区图的重要依据之一。因此，盐密测量工作对电力系统安全运行有着重要的意义。
参照标准：
GB/T16434 – 1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》
GB/T16434-200X《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》
Q/GDW152-2006《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》
相关术语：
1、参照盘形悬式绝缘子 reference cap and pin insulator
XP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子（根据GB/T 7253），通常7~9片组成一串用来测量现场污秽度。
2、爬电距离 creepage distance
在两个导电部分之间，沿绝缘体表面的距离。
注：水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层，则该部分应认 为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。
3、统一爬电比距 unified specific creepage distance（USCD）
绝缘子的爬电距离与其两端承担的运行电压（对于交流系统，为相电压）之比，mm/kV。
4、附盐密度 salt deposit density（SDD）
人工涂覆于给定绝缘子表面（不包括金属部件和装配材料）NACL总量除以表面积，mg/cm²。
5、等值附盐密度 equivalent salt deposit density（ESDD）
绝缘子单位绝缘表面上的等值附盐量，mg/cm²。
6、不溶物密度（简称灰密） non soluble deposit density（NSDD）
绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积，mg/cm²。
7、现场等值盐度 site equivalent salinity（SES）
根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验，在相同绝缘子和相同电压下，产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。
8、现场污秽度 site pollution severity（SPS）
在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的值。
9、现场污秽度等级 site pollution severity class
将污秽严重程度从非常轻到非常严重按SPS的分级。
10、带电系数K1 energy coefficient K1
同形式绝缘子带电所测ESDD/NSDD（SES）值与非带电所测ESDD/NSDD（SES）值之比，K1一般为1.1~1.5。
二、功能特点
(1)具有量程自动切换功能，测量速度快（3s/次）。
(2)测量范围大，盐密范围0.0001mg/cm2～9.9999mg/cm2。
(3)中英文界面可自主切换。
(4)采用480*272(5英寸)彩色触摸液晶屏幕。
(5)可直接显示并打印盐密度、电导率、温度、污秽等级、统一爬电比距。
(6)自动进行温度补偿，直接显示20℃时的标准电导率和等值附盐（ESDD）。
(7)具有自动祛除原溶液含盐量的功能，降低了对清洗液的要求。
(8)自动将不带电测量的盐密度（ESDD）转换为带电测量的盐密度（ESDD）。
(9)可存储10万组记录，并可将记录导出至U盘或通过打印机打印。
(10)可查阅、删除、导出单条记录，也可删除所有记录。
(11)内置大容量充电锂电池（2600mAh），适合野外现场使用。
三、产品参数
3.1 测量范围：
盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）
测量温度：0℃～100℃
测量电导率：0～200000μs/cm
3.2 基本误差：
测量盐密：分辨率0.0001 mg/cm2
满量程精度：±2%
测量温度：分辨率0.1℃，精度±0.5℃
测量电导率：分辨率0.01μs/cm
3.3 环境温度：0℃～60℃。
3.4 环境湿度: <90%。
3.5 体积与重量
整机机箱尺寸：长356mm*宽260mm*高133mm。
整机重量：约2.5Kg。
更多产品详情请咨询武汉华顶电力设备有限公司
一般选用手动摇表、电动摇表、数字摇表，而兆欧表的基本原理，无论是指针式或数字式，都是基于同一原理，即两组线圈中流过的电流在同一磁场中产生不同方向的转动力矩，指针或数字的指示与下式相关：α= f ( I1 / I2)，其中I2对应其电压线圈，回路电阻固定，即要求摇测时转速恒定，使输出电压稳定。其接线端子有L高压端、E接地端、G屏蔽端，而屏蔽端子G，是直接与负极性相连的，表面泄漏电流经它直接流回，不经过测量机构，所以谓之“屏蔽”。
前面已经描述过，当直流电压施加于绝缘介质上时，通过的电流有IC、Ia、Ig，IC为电容电流，很快完成充电，Ia为吸收电流，极化现象较漫长，因此用吸收比来确认大容量、复杂多层绝缘的情况，即K = R60 “/ R15 ，近年来，随着变压器容量的不断增长，对其绕组的绝缘阻值误判现象增多，如其吸收比＜1.3，但运行良好，原因是其吸收电流衰减时间太长，因此规定了用极化指数来衡量即 R10min/ R1min。
对于Ig，有体积和表面之分，因此在设备表面脏污时和绝缘受潮或开裂状态下，其传导电流剧增。因此，测绝缘及其吸收比可以很方便地判断其整体受潮的情况，例如湛江奥里油发电机耐压试验时测绝缘的过程和避雷器测试泄漏电流时的情况就可以明确说明问题。测绝缘时设备的选择，一般是根据被试设备电压等级的不同而选用不同电压等级的兆欧表，则依据交接规程有：250 V → 电机测温元件、500 V → 发电机转子绕组绝缘测试、1000 V → 电动机轴承绝缘电阻、2500 V → 一般电机、变压器、5000V→大容量的变压器、水内冷摇表 → 水内冷发电机的绝缘测试，但也有例外，如隐极式发电机转子的交流耐压试验则规定可以用2500V摇表替代。
交接规程上的相关规定： 发电机 ：（1）各相绝缘电阻的不平衡系数不得大于2；（2）吸收比：对沥青浸胶及烘春云母≥1.3，对环氧粉云母绝缘≥1.6，在交接试验前，包括汇水管电阻不同的厂家均有不同的规定，应区别对待；（3）转子绕组应使用500V摇表，不低于0.5 MΩ。 交流电动机 ：380 V电机 ≥ 0.5 MΩ；1000 V 以上电机，应测试吸收比 ≥ 1.2。 电力变压器 ：（1）不低于产品出厂试验值的70 %；（2）35 KV及以上且容量为4000 KVA及以上，测量吸收比 ≥ 1.3 ；（3）220KV及以上且容量为 120 MVA 及以上，应用5000V 摇表测量极化指数≥ 1.3。 互感器 ：（1）应测量一次绕组对二次绕组及外壳、各二次绕组之间及对外壳的绝缘。应尤其注意半绝缘 PT 测绝缘时应拆开一次侧的N端接线来测试，另外每个二次绕组均应有体现，我们的报告格式应改进；（2）油纸电容式的CT应测试末屏对二次绕组对地的阻值，用2500V摇表≥ 1000 MΩ。 断路器 ：（1）应测试绝缘拉杆的绝缘值；（2）操作回路的绝缘电阻应 ≥ 10 MΩ。 套管 ：（1）套管的主绝缘；（2）电容式套管的末屏应用2500 V 摇表 ≥ 1000 MΩ，否则应进行末屏的介损试验。 电力电缆 ：应测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘值。 电容器 ：（1）耦合电容，断路器电容应在二极之间测试；（2）并联电容器应在电极与外壳之间进行。 避雷器 ：应测试主绝缘及基座绝缘。
测试绝缘的基本步骤和注意事项：
- 被试品与外部的连接全部拆除，并对地放电充分。变压器的被试侧应外接接地，中性点能够拆开的要拆开，电动机绕组也要如此；不能拆开的则三相联在一起；
- 检查摇表的好坏，开路为无穷大，短路则为零；
- 在均匀转速下，即加压状态下（数字摇表），将“L”引至测试端，读取吸收比或极化指数
- 测试读数正常后，将“L”先从测试线上拆开，再摇表停止，或“OFF”，（能自放电的摇表例外），否则会损坏摇表；
- 将测试品对地充分放电；
- 有泄漏影响时，可加屏蔽至“G”端，屏蔽线应靠近被试品的加压端，以免摇表过载； HDYM-III绝缘子盐密度测试仪行业排名HDYM-III绝缘子盐密度测试仪行业排名
- 水内冷发电机必须引入汇水管的屏蔽；
