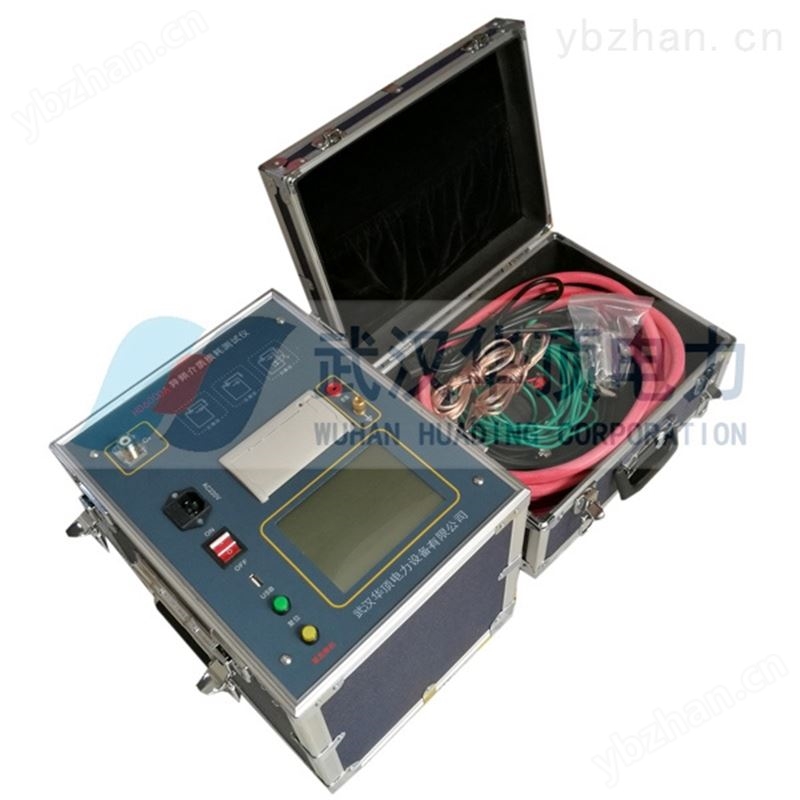

：设备简介

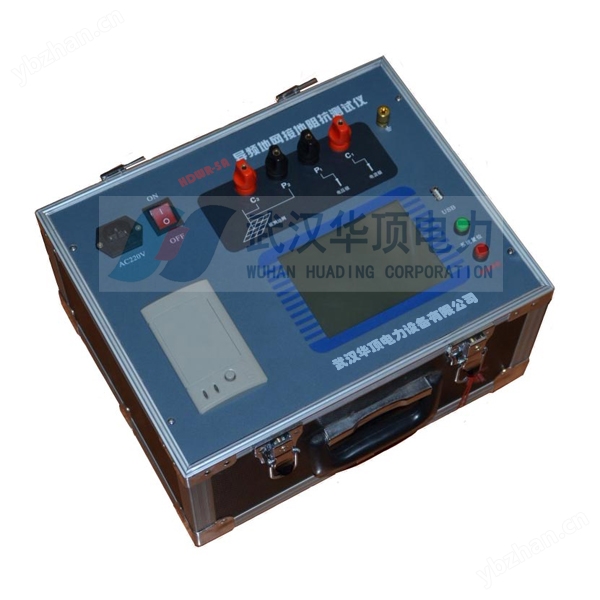

HDWR-5A异频地网接地阻抗测试仪，是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。频率可变为45Hz或55Hz，内置高速处理器核心，采用数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，HDWR-5A型异频地网接地阻抗测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。
二：性能特点
1.全触摸超大液晶显示器
操作简单，仪器配备了的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
2.变频技术、精准测量
抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
3.DSP高速处理器
精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
4.全过程智能测控
仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
5.海量存储数据
仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
6. pc机数据处理
仪器所测量的数据可以通过U盘导出，然后在pc机上用仪器配套的软件查阅和管理相关数据。
三：技术指标
1、 使用条件： -15℃∽40℃RH＜80%
2、 抗干扰原理： 变频法
3、 电 源： AC 220V±10% 允许发电机
4、 测量输出电流： 1A～5A可调 45HZ/55HZ
5、 测量输出电压(100V)： 0V～100V 45HZ/55HZ
测量输出电压(400V)： 0V～400V 45HZ/55HZ
6、 额定输出功率(100V)： 500W
额定输出功率(400V)： 2000W
7、 分 辨 率：
接地阻抗 0.0001
阻抗角 0.0001°
8、精 度：
接地阻抗 ±(1%*读数+0.002)
阻抗角 ±(1%*读数+0.02°)
9、电阻测量范围 0.001Ω～100Ω
5A 0.0001Ω～20Ω
4A 0.0001Ω～25Ω
3A 0.0001Ω～35Ω
2A 0.0001Ω～50Ω
1A 0.0001Ω～100Ω
10、外型尺寸(100V)： 350（L）×280（W）×230（H）
外型尺寸(400V)： 350（L）×280（W）×230（H）
11、存储器大小： 100 组 支持U盘数据存储
12、重量(100V)： 10 Kg
重量(400V)： 15 Kg
更多详情请访问武汉华顶电力设备有限公司
以工频耐压作为预激磁电压时，局部放电试验电压的持续时间一般较短，约1～5分钟。延长局部放电试验电压持续时间对绝缘是较为严峻，有时会引起破坏性损坏。以Um作为预激磁电压时局部放电试验电压持续时间较长，标准要求为1小时，能承受多长时间与绝缘结构的伏秒特性有关。
局部放电量一般与带电与接地电极表面的场强有关，与电源的频率无关。试验地点的背境噪声要小，电源的局部放电量要隔离。
从试验顺序而言，局部放电试验应放在所有绝缘试验之后，从试验类型而言。长时感应带局部放电试验或短时感应带局部放电试验之一要作为变压器出厂试验。从变压器的Um等级而言，现有标准，Um≥252kV起要作局部放电试验，正在修订的IEC76-3，Um≥126kV起要作局部放电试验。
从具体铁心结构而言，采用三相五柱铁心结构的变压器，在作局部放电试验时不能使上下铁轭内磁通密度饱和。从绝缘结构而言，应能承受三相法作局部放电试验的要求。
2) 截波冲击试验
一般是波尾截断的波形，可用IEC标准棒状间隙截断，也可用多极点火截断装置截断。用多极点火截断装置截断时，可获得较准的截断时间，示伤波的截断时间差异大于0.15μS，截波冲击试验结果就有问题。用棒状间隙截断就不易从截断时间的差异来判断是否能通过试验。
截波试验电压为110%全波试验电压时，如截断时间小于等于3μS时，两者强度相同。与GIS联的变压器必须要考虑截波试验。
截波试验必须与全波试验交替进行。一般采用负极性截波。
3) 全波冲击试验
正在修订的IEC76--3标准，已将全波冲击试验列为Um≥126kV变压器的出厂试验项目。要进行突发短路试验(特殊试验项目之一)的变压器，要在短路试验后作全波冲击试验。
4) 操作波试验
正在修订的IEC76－3标准，已将操作波试验列为Um≥252kV变压器的出厂试验项目。由于不作操作波试验的Um=252kV变压器的相间绝缘决定于全波冲击试验或长时感应带局部放电测量的试验。要进行操作波试验时，外部空气间隙的相间绝缘尺寸就要由操作波试验电压决定，可能要比不考核操作波试验时外部空气间隙要放大。
从以上分析可知，按新IEC 哈尔滨异频地网接地阻抗测试仪型号多样哈尔滨异频地网接地阻抗测试仪型号多样 76－3标准来考核变压器的绝缘性能时，很多设计原则要重新考虑，工艺加工方案要相应更改，试验工作量要大为增加。
新IEC76-3标准是总结国内外经验而进行修订的，贯彻这一标准的时间不会太久了，修订主要内容已于1996年7月30日～8月1日的"沈阳IEC TC14"会议上讨论了，工作组根据讨论情况将作调整
