HJRD83雷达料位计 是*的雷达式物位测量仪表，测量距离可达30米，可以用于各种存储容器，液体、浆料、固体的物位测量，输出4…20mA模拟信号。

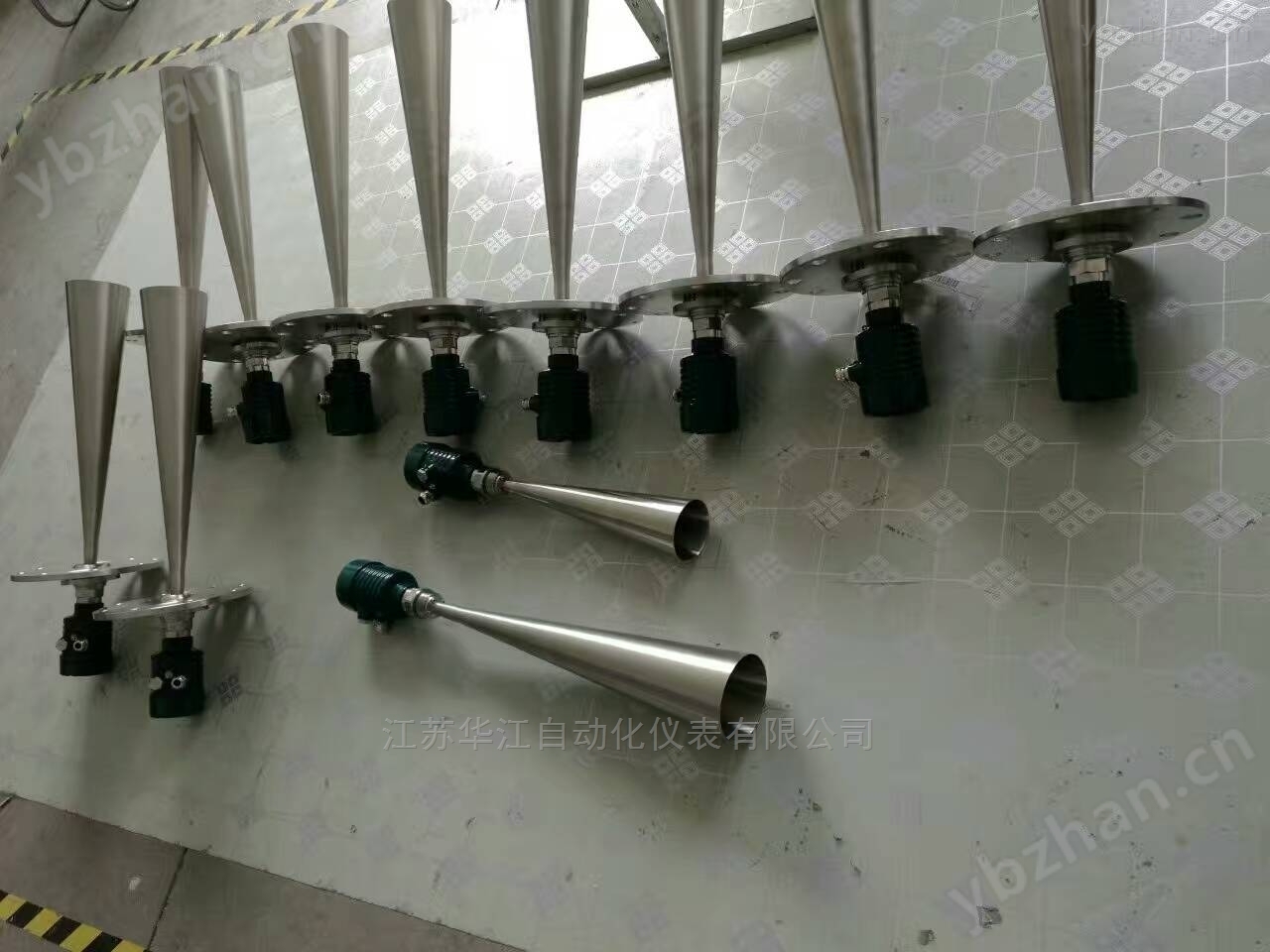

雷达料位计
技术参数:
应 用：适用于各种存储容器，液体、浆料、固体比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
测量范围：30米
过程连接：法兰
介质温度：-40-250℃
过程压力：-0.1~4.0Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出： 4…20mA/HART(两线)
雷达料位计
安装事项说明
典型安装
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。

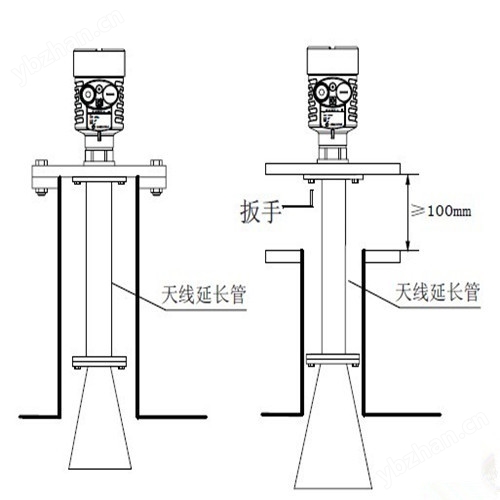

延长型及其他型号安装方法
当喇叭长度小于安装短管长度时，应使用天线延伸管。
如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
雷达料位计 产品选型表：
|
HJRD83-防爆 |
|
P 标准型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6) |
|
HJRD83-过程连接 |
|
A 法兰 DN50 PN16 C 型 B 法兰 DN80 PN16 C 型 C 法兰 DN100 PN16 C 型 D 法兰 DN150 PN16 C 型 E 法兰 DN200 PN16 C 型 F 法兰 DN250 PN16 C 型 G G1½"A Y 特殊约定 |
|
HJRD83-天线型式/材料 |
|
A 喇叭天线 76mm/ 不锈钢 304 B 喇叭天线 96mm/ 不锈钢 304 C 喇叭天线 146mm/ 不锈钢 304 D 喇叭天线 196mm/ 不锈钢 304 E 喇叭天线 242mm/ 不锈钢 304 |
|
HJRD83-无线延长管 |
|
1 无 2 200mm 3 300mm 4 400mm |
|
HJRD83-密封/过程温度 |
|
P 普通密封 /-40...100℃ G 高温密封 /-40...250 ℃带散热片 |
|
HJRD83-电子单元 |
|
2 （4 ～ 20）mA /24V DC 两线制 3 （4 ～ 20）mA /24V DC/HART 两线制 4 （4 ～ 20）mA /24V DC/HART 四线制 5 （4 ～ 20）mA /220V AC/HART 四线制 |
|
HJRD83-外壳/防护等级 |
|
P 塑料 /IP65 L 铝 /IP67 |
|
HJRD83 -电缆进线 |
|
M M20*1.5 N ½"NPT |
|
HJRD83-编程/显示 |
|
V 带 X 不带 |
|
HJRD83 -量程（mm） |
|
备注： |
