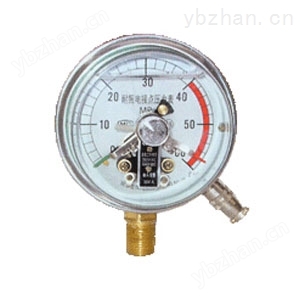

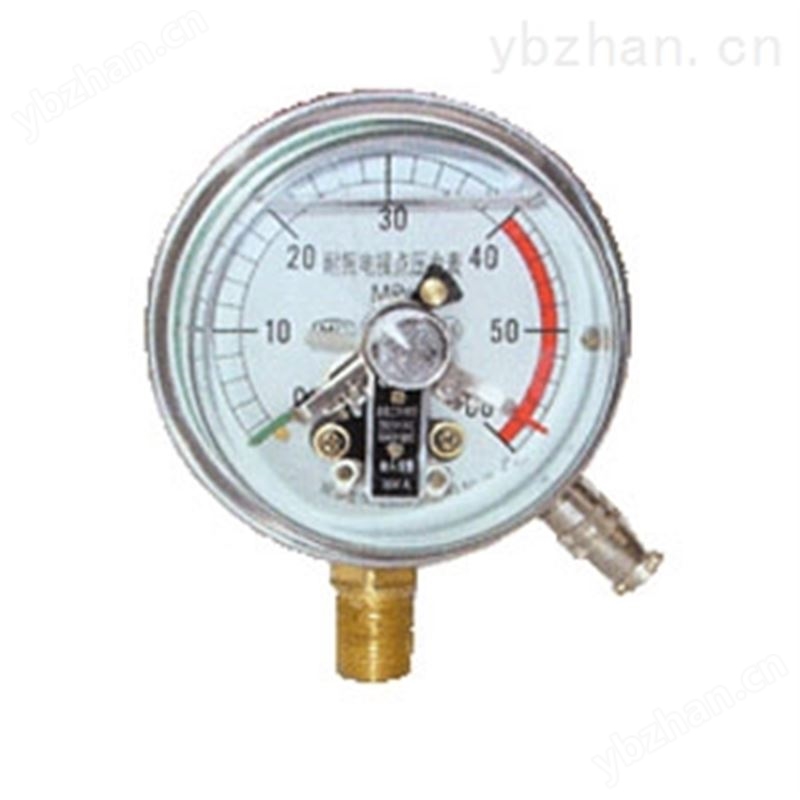

天康电接点压力表该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。
YXC系列产品具有工作可靠，接点功率大的优点
YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。
|
天康电接点压力表概述 |
|
该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。 |
|
YXC 系列产品具有工作可靠，接点功率大的优点 |
|
天康电接点压力表规格示意 |
|
□ |
- |
□ |
□ |
□ |
□ |
|
YX - 一般 电接点 压力表 YZXC - 电接点 压力 真空表 YXC - 磁助式 电接点 压力表 YXN - 耐振 电接点 压力表 |
1 |
100 压力表直径为 100 毫米 150 压力表直径为 150 毫米 |
Z 轴向 |
T 带边 |
Q 前边 |
|
电接点压力表技术参数 |
|
名称 |
型号 |
测量范围 （MPa） |
精度 |
触点熔点 |
|
电接点压力表 |
Yx-100 |
0
～
0.1
；0
～
0.16
；0
～
0.25
；0
～
0.4
；0
～
0.6
； |
1.5 |
380VX1A |
|
Yx-150 |
||||
|
电接点压力真空表 |
Yzxc-100 |
-0.1
～
0.3
；-0.1
～
0.5
；-0.1
～
0.9
； |
1.5 |
380VX1A |
|
Yzxc-150 |
|
产 品 型 号 |
YXC-100 YXN-100 |
YXC-150 YXN-150 |
|
公 称 直 径 |
Ф100 |
Ф150 |
|
接 头 螺 纹 |
M20x1.5 |
|
|
精 确 度 等 级 |
1.0 1.5 |
|
|
测 量 范 围 |
-0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 - 0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 460 |
|
|
使用环境条件 |
温度 -40-70 ℃ 相对湿度 ≤85 ％ |
|
|
耐 振 等 级 |
YXC 系列 V.H.3 YXN 系列 V.H.4 |
|
|
电接点装置 |
工作电压： DC220V AC380V |
|
|
触点大功率： 30VA（ 阻性负载 ） |
||
|
控制方式：可调节上、下限缓行磁助接点开关 |
||
