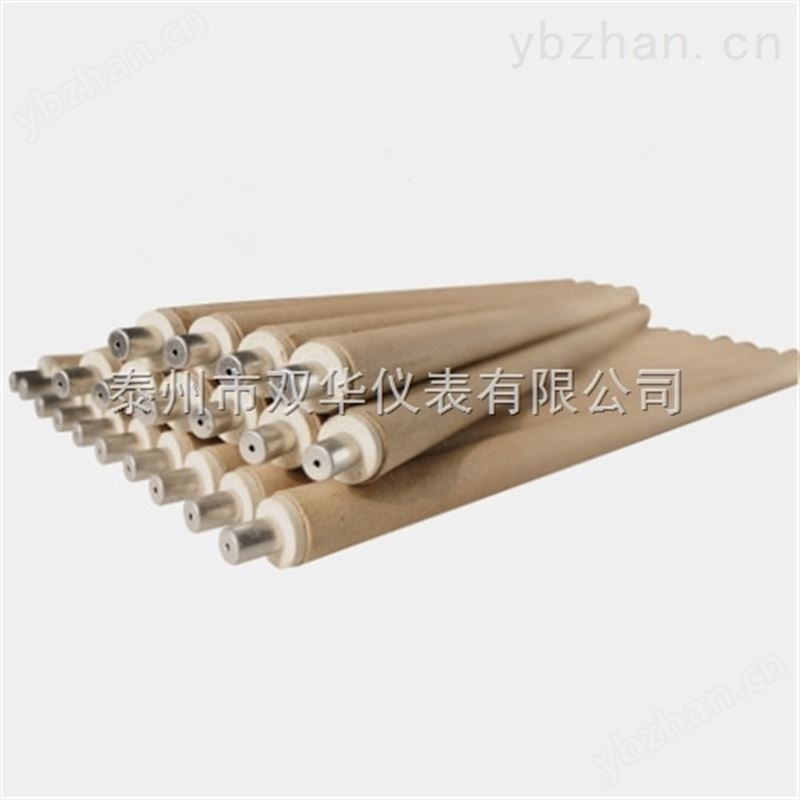

厂家 供应 快速一次性消耗式热电偶
KS KB KW
测量温度 0-2000
热响应时间 1
工作原理
*提供多种快速热电偶 用于测量钢水及高温熔融金属的温度，是一次性消耗式热电偶。它的工作原理是根据金属的热电效应，利用热电偶两端所产生的温差电热测量钢水及高熔融金属温度。速热电偶的结构，它主要由测温偶头与大 纸管 构成。偶头主要有正负偶丝焊接在 补偿导线 上，补偿导线穿嵌在支架上，支架外套有小纸管，偶丝以石英支撑和保护。外装有防渣帽，全部零组件集中装入泥头中并以耐火填充剂粘合成一整体，而不可拆卸，故为一次性使用
结构
*提供多种快速热电偶 的结构，它主要由测温偶头与大纸管构成。偶头主要有正负偶丝焊接在补偿导线上，补偿导线穿嵌在支架上，支架外套有小纸管，偶丝以 石英 支撑和保护。外装有防渣帽，全部零组件集中装入泥头中并以耐火填充剂粘合成一整体，而不可拆卸，故为一次性使用。
使用方法
1 、根据测量的对象和范围，选择适当保护纸管长度及适用的测温枪。
2 、把快速 热电偶 装在 测温枪 上，并使二次仪表指针（或数显器）回零，这时说明接触良好，可以进行测量。
3 、快速热电偶插入钢水深度以 300 － 400mm 为宜，测量时不要测到炉壁或渣子上，做到：快、稳、准，当二次仪表得到结果时，应立即提枪，快速热电偶在 钢水 中浸渍 时间 不得超过 5 秒，否则易烧毁测温枪。
4 、测温枪从炉内提出后，取下使用过的热电偶，并装上新的，停顿几分钟，准备下次测量。不得连测连拆，否则造成温差波动。
规格及性能
|
名称 |
分度号 |
允差 |
适用温度 |
测量时间 |
||
|
* |
上限 |
|||||
|
铂铑 30- 铂铑 6 |
KB-602P |
B |
±5 |
1500-1700 |
1750 |
4 ～ 6s |
|
铂铑 10- 铂 |
KS-602P |
S |
±5 |
1400-1600 |
1650 |
4 ～ 6s |
|
铂铑 13- 铂 |
KR-602P |
R |
±5 |
1400-1600 |
1650 |
4 ～ 6s |
|
钨铼 3- 钨铼 25 |
KW-602P |
W |
±7 |
1500-1700 |
1800 |
4 ～ 6s |
运输与贮存
产品在装卸时要小心轻放，运输过程中，不得受潮，产品应贮存在相对温度不大于 80% ，空气流通，不含有引起产品腐蚀的有害气体，整箱摆放在干燥的仓库中。
热电偶工艺说明
1
、消耗式
快速热电偶
（测温探头），是为炼钢、炼铁工艺过程（包括电炉、转炉、精炼炉、
LF
炉、吹氧站、钢包、铁水包、中间包等）中测量金属液体温度而设计的温度传感器。
2
、
快速热电偶
是通过测量热电动势来实现测温的，其主要部分是偶头，它由两种不同金属材料组成，将补偿导线、
U
型石英管、塑料支架、高温泥头、保护帽和纸管组成一体。尽管是一种消耗式产品，但它的性能将直接影响被测产品的质量，因此对于快速热电偶的生产环节，各种组成的质量、安装、焊接、技验、库存保管等要求十分严格。
3
、使用时只需通过测温枪的连接，再由人工或机械方式插入一定深度的高温熔体中，将得到的热电动势传送到智能化显示设备上，便可得到熔体的温度值。
技术参数
分度号：
WRe3/25
上限温度
1820
℃
S
（铂铑
10-
铂）
上限温度
1760
℃
R
（铂铑
13-
铂）
上限温度
1760
℃
B
（铂铑
30-
铂铑
6
）
上限温度
1800
℃
允差：普通级（
P
）
±5
℃
精密级（
J
）
±2
℃
丝材精度：钯点（
1554
℃
）（
P
）
±3
℃
（
J
）
±1.5
℃
纸管长度：
300mm
、
500mm
、
600mm
、
1000mm
保护帽：钢或铝
测成率：
≥98%
响应时间：
≤5s
