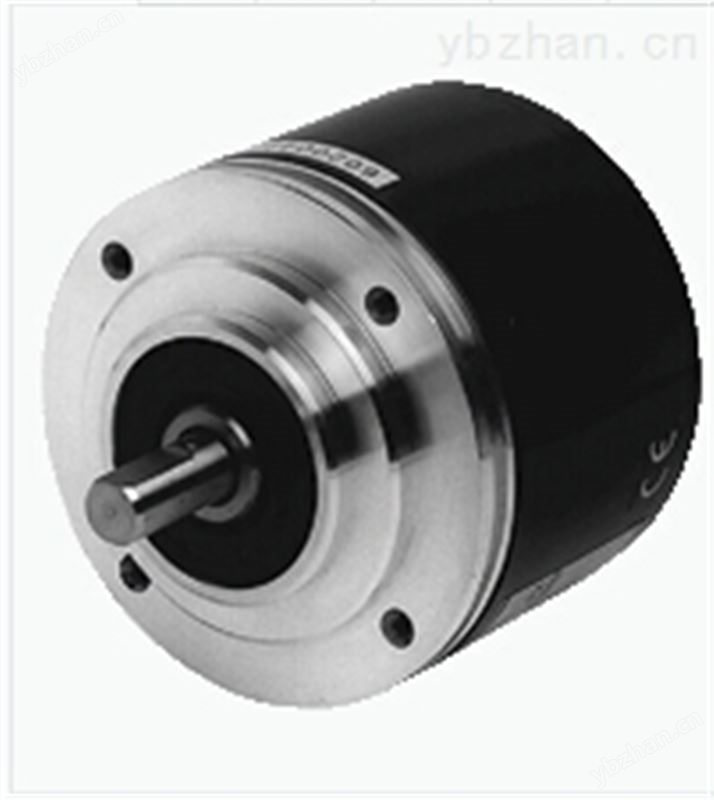

RVI78
增量旋转编码器
坚固耐用型设计, 高5000 PPR, 10-30V; 短路保护; 推挽输出, 输出类型: 推挽
| 一般特性 | ||
|---|---|---|
| 脉冲数 | 大 5000 | |
| 电气特性 | ||
| 工作电压 | 10 ... 30 V DC | |
| 空载电流 | 大 80 mA | |
| 输出 | ||
| 输出类型 | 推挽 | |
| 电压降 | <4 V | |
| 工作电流 | 单通道大 40 mA ，短路保护，反极性保护 | |
| 输出频率 | 大 100 kHz | |
| 上升时间 | 250 ns | |
| 接通延时 | 250 ns | |
| 连接 | ||
| 连接器 | 连接器 42306, 6针 | |
| 电缆 | ∅6 mm, 5 x 0.38 mm2, 2 m | |
| 符合标准 | ||
| 防护等级 | DIN EN 60529, IP65 | |
| 辐射干扰 | EN 61000-6-4:2007/A1:2011 | |
| 抗干扰 | EN 61000-6-2:2005 | |
| 抗冲击 | DIN EN 60068-2-27, 100 g, 3 ms | |
| 抗振动 | DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz | |
| 周围环境 | ||
| 工作温度 | ||
| 玻璃码盘 | -20 ... 70 °C (-4 ... 158 °F) | |
| 塑料码盘 | -20 ... 60 °C (-4 ... 140 °F) | |
| 储存温度 | ||
| 玻璃码盘 | -40 ... 70 °C (-40 ... 158 °F) | |
| 塑料码盘 | -40 ... 60 °C (-40 ... 140 °F) | |
| 机械特性 | ||
| 材料 | ||
| 外壳 | 铝粉涂层 | |
| 法兰 | 铝 | |
| 轴 | 不锈钢 1.4305/AISI 303 | |
| 重量 | 大约 630 g | |
| 旋转速度 | 大 6000 min-1 | |
| 瞬时惯量 | 100 gcm2 | |
| 起动转矩 | ≤ 1,5 Ncm | |
| 轴负载 | ||
| 轴向 | 50 N | |
| 径向 | 100 N | |
