互感器伏安特性测试仪应用
使用说明
该

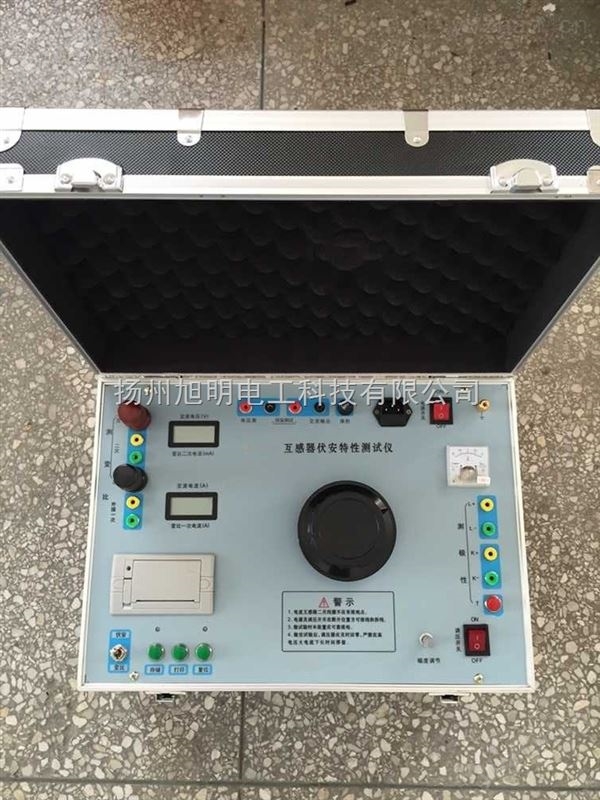

伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性，变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比，比较高的多功能试验仪器。
本仪器采用高效低耗优质材料和特殊绕法的升压器，微处理器进行数据采集，分析和存储，内置微型打印机可打印测试数据和曲线，测
CT变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、携带、操作方便。其性能*，是目前*的仪器。
二、
互感器伏安特性测试仪应用
技术参数
⒈
输入电压：交流220V或380V、50HZ、自动识别输入电压。
⒉ 工作环境温度：0~40℃。
⒊
输入电压：输入交流
220V时，输出0-500V。
输入交流
380V时，输出0-1000。
电流：zui大瞬时电流，测变比时为600A。
输入交流
220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为
15A。
⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：
0-9.9A；分辨率：0.1mA。
⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
⒍
误差：
1≤1%，U≤1%。
⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。
⒏
测伏安特性时，存储并打印
20组电流电压值和伏安特性曲线。
⒐ 外型尺寸：长×宽×高=470×340×260mm3。
⒑
重量：
23Kg。
★★★
注意事项
⒈ 电流互感器二次线圈不应有接地点。
⒉
调压器开关及输出开关在断开位置方向可接线和拆线。
⒊ 试验前本装置应可靠接地。
⒋
做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
三、
互感器伏安特性测试仪价格
使用方法
●伏安特性试验：
接线如
右
图所示：（图二）
⒈
使用者根据被试设备的伏安特性适当选择输入电压，当需要输出
500V以上电压时，应输入380V电压。
⒉ 将仪器可靠接地。
⒊
检查电流互感器无接地点。
⒋ 将开关“16”拨至伏安档。
⒌ 仪器输出和电压测量接至电流互感器二次侧（如图二所示）。
⒍
检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
⒎
接通输出开关
4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。）
⒏
zui多可存储20组电流，电压值。
⒐ 存储完毕后调压器调零。
⒑
按一下打印键可将测试数据和伏安特性点阵图打印出来。电*分三个量程，量程选择为自动方式，根据采样电压zui大值自动选择某一量程：
0—199V 每格代表10V
200V—499V 每格代表25V
500V—2000V
每格代表
50V
电流轴分两个量程，量程选择为自动方式，根据采样电流zui大值自动选择某一量程。
0—7A
每格代表
0.25A
7A—40A 每格代表0.5A
⒒ 按一下复位键复位后，可重复测试。
⒓
试验完毕，断开“
4”开关和“24”开关，拔出连接线。
五、变比测试：
接线如下图所示：（图三）
⒈
将开关“
16”拨至变比档。
⒉ 输入交流220V时，输出0-400A；
输入交流380V时，输出0-600A。
⒊
将旋钮“
5”旋至零位，打开开关“24”后，开关“4”打开，缓慢转动旋钮“5”，使表头“7”显示一电流值`IO（A）同时表头“6”有一对应电流值Ii（mA），待显示稳定后按一下储存键“10”存储数据。将旋钮“5”旋至零位，“11”键打印变比数据和计算结果。关断开关“4”。
⒋
测试完毕，断开电源。拔出连接线。
⒌
当测变比一次电流满足不了试验时，可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入
25外接一次插孔，二次接线仍接入二次插孔，做试验时不要打开4即调压器开关。
⒍
说明：① 每次只能做一组变比测试，并计算，需重复变比测试时，将开关“16”往前复位后再拨回变比即可重复变比测试。本机变比测试时自动*半分钟左右。②
变比的计算结果约为整数“
XXX”也即“XXX比1”，用户根据自已的CT换算或“XXX比5”等。
