| 产品类别： | 两线无源模拟信号电流环路10KV高隔离安全栅|隔离变送器|信号隔离器 | ||
| 输入： | 4-20mA,0-20mA | 输出： | 4-20mA,0-20mA |
| 隔离方式： | 磁电隔离 | 隔离电压： | 10000VAC |
| 封装方式： | SIP16 | 关注度： | 已被关注19次 |
| 说明： | 4-20mA(0-20mA) 两线制无源型电流环路高隔离IC：ISOH 4-20mA | ||
概述

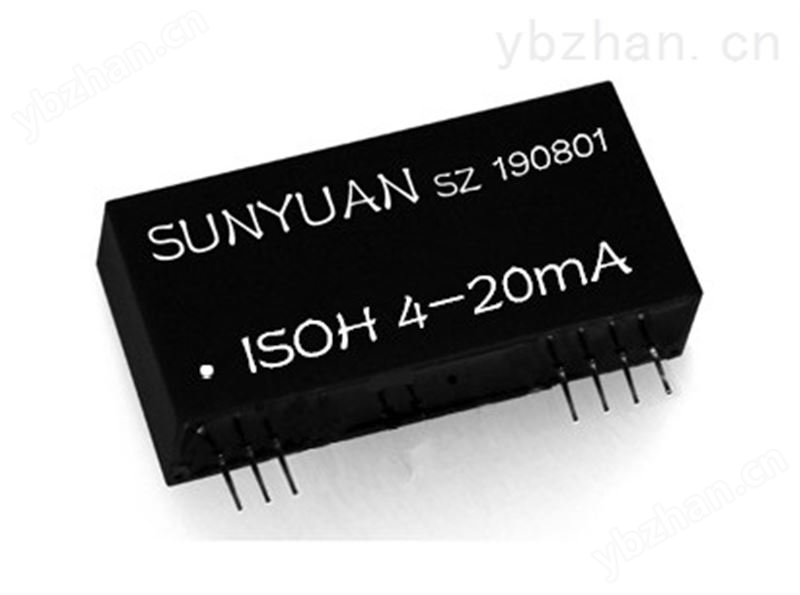

SunYuan ISOH 4-20mA 是顺源新开发业界高隔离电压（10KVAC）小体积（16脚单列直插SIP16 Pin）低成本两线制无源型4-20mA电流环路隔离模块。这款新产品是一种前级4-20mA电流信号输入，后级4-20mA输出的无源型模拟信号隔离混合集成电路，IC内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。这款新产品采用*的顺源科技磁电耦合隔离及高效能回路取电发明专有权利技术，有效解决了信号隔离电路在工作时对供电电源的依赖问题，可实现工业现场传感器与仪器仪表、PLC、DCS之间4-20mA（0-20mA）信号的高精度、高线性度的10KV抗EMS高隔离传输。16脚单列直插的小体积（46X22X12mm）标准PCB板上安装设计，可嵌入安装在仪器仪表、传感器、PLC等操作控制板内部，有效简化用户系统设计方案选择，降低体积和布线成本。
ISOH 4-20mA 采用顺源科技*的电磁隔离耦合技术，无需独立电源供电，内部很小的输入等效电阻，使该IC的输入电压值达到超宽范围（8.5~32VDC），这项技术的产品可直接串接在工业现场PLC、仪器仪表与传感器、物理变送器等装置的两线制4-20mA或0-20mA工作回路中，无需外接辅助电源就可实现4-20mA信号抗干扰隔离、远距离无失真传输。 产品内部的集成工艺及新技术隔离措施使器件输入与输出端口达到10KVAC的高隔离绝缘电压，并且能满足工业现场宽温度、潮湿、震动等恶劣环境要求。产品有IC模块式封装和DIN35标准导轨安装方式，在轨道电压监控、发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业智能控制、核电装备等领域广泛应用。
产品特点
● *高效信号回路耦合取电技术，无须外接工作电源
● 两端制信号输入/输出回路10KVAC高电压隔离技术
● 4-20mA（0.1、0.2级）信号高精度无失真传输技术
● 4-20mA全量程内*线性度，非线性度误差 <0.2%
● 4-20mA 环路取电超宽范围电压（8.5~32VDC）输入
● 环路信号取电压降值较低 (3.5VDC / Type @20mA)
● 工业级环境温度使用范围：-40 ~ +85 ℃
● 小体积标准单列SIP 16Pin符合UL94V-0阻燃封装
两线无源模拟信号电流环路10KV高隔离安全栅典型应用
● 4-20mA电流环路信号高压隔离安全栅
● 电力仪器仪表、医疗设备监控隔离安全栅
● 轨道交通直流高压监控隔离安全栅
● PLC、DCS 输入通道间信号采集隔离防窜扰
● 电力输配电控制系统地线环流干扰抑制
● 多路仪器仪表与传感器信号可靠收发监控
● 模拟信号数据采集隔离与长线无失真传输
● 电力负荷和用电管理仪表总线接口高隔离
