工作原理
根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永jiu磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.

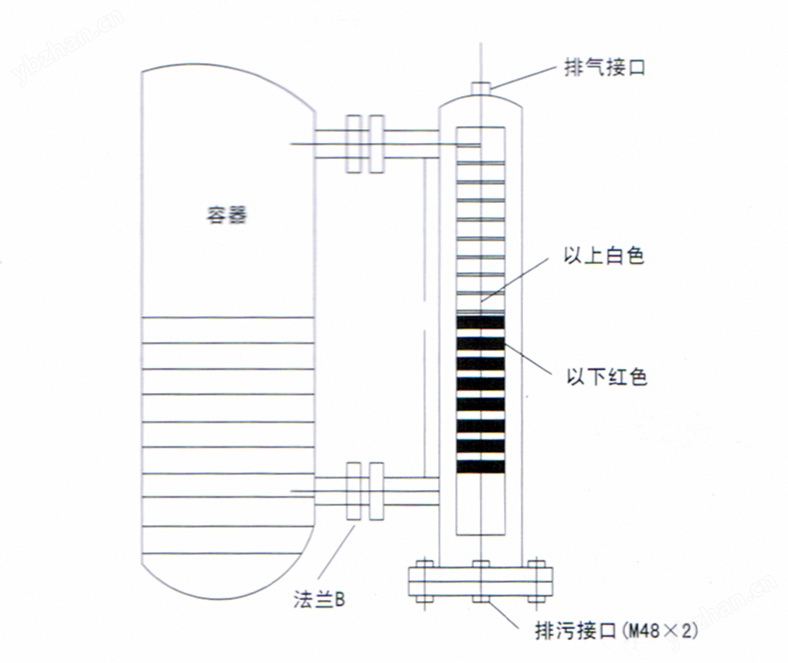

原理图

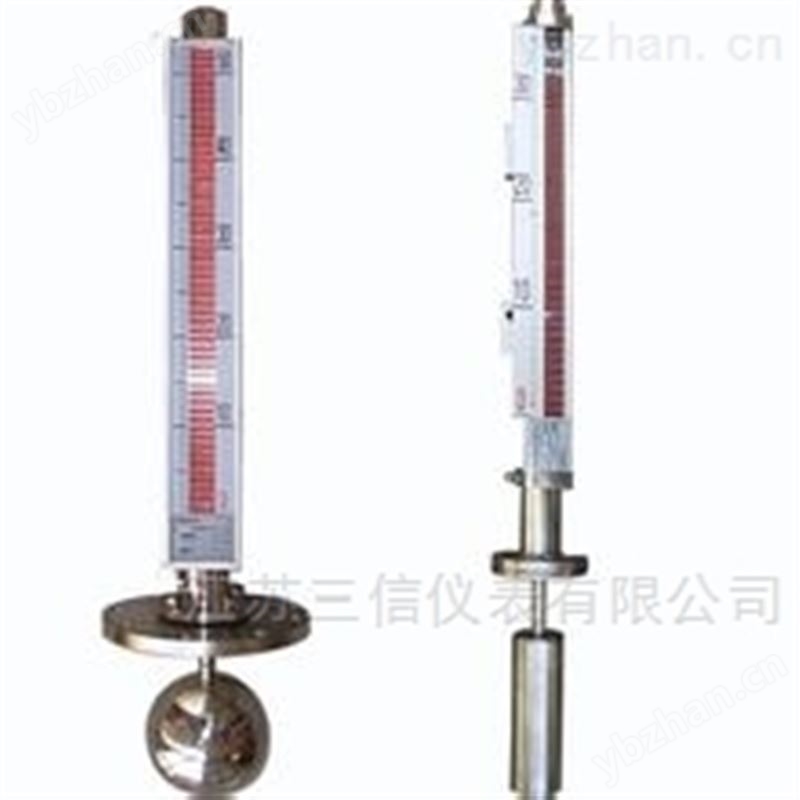

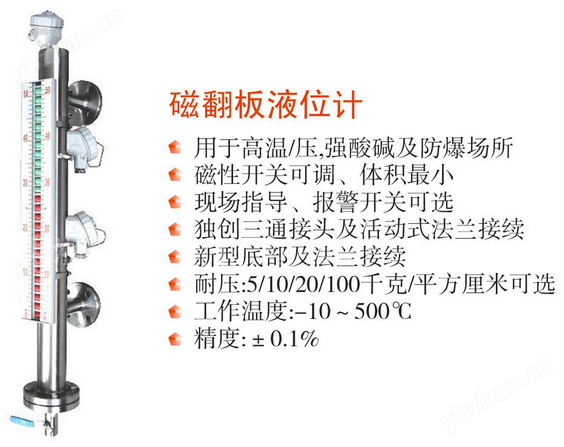

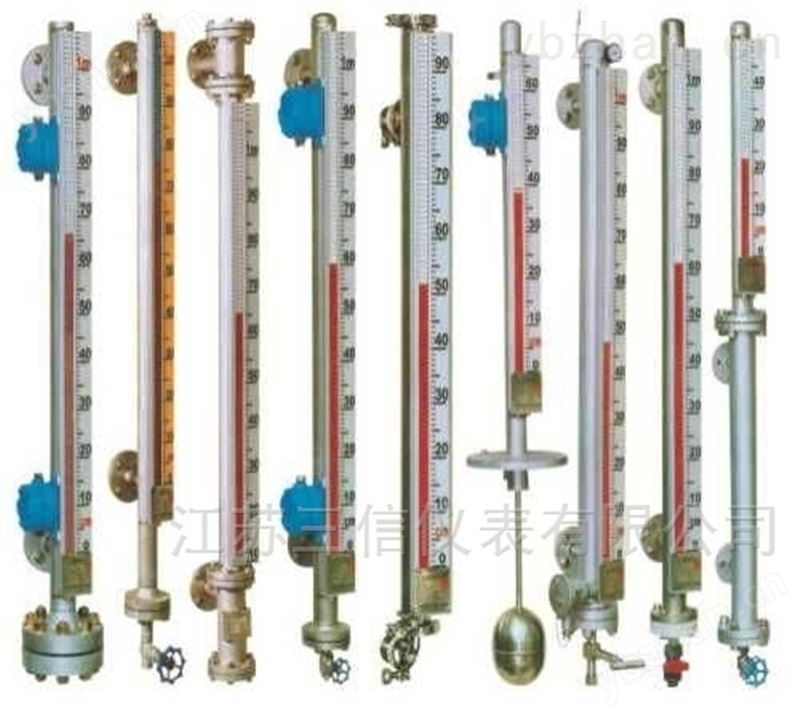

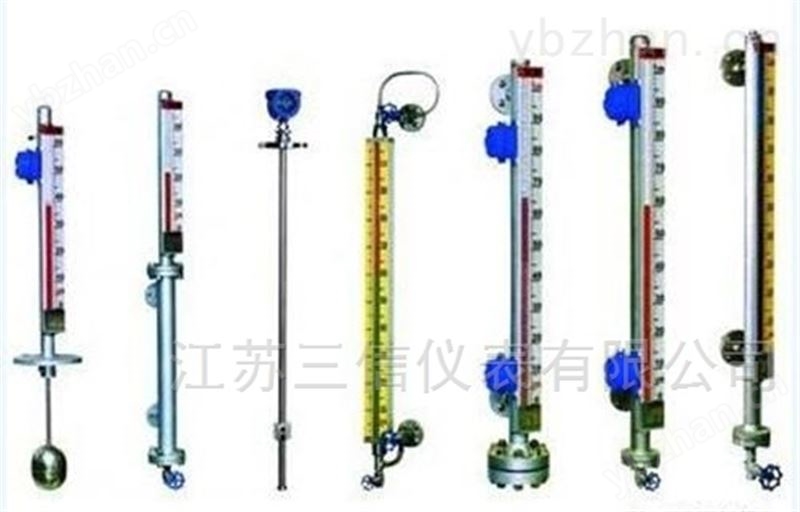

耐高压磁翻板液位计
产品概述：
适用于化工储罐的介质液位的测量。在液位显示器玻璃护罩前加装防霜板和丙烯基保护膜，透过防霜板便可清晰的观察到低温介质液面的高度。
是专门为丙酸储罐液位测量而设计的液位计
，它采用真空隔离原理制造，应用于测量制冷剂等低温环境下的液位测量与控制。
与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
主要特点：

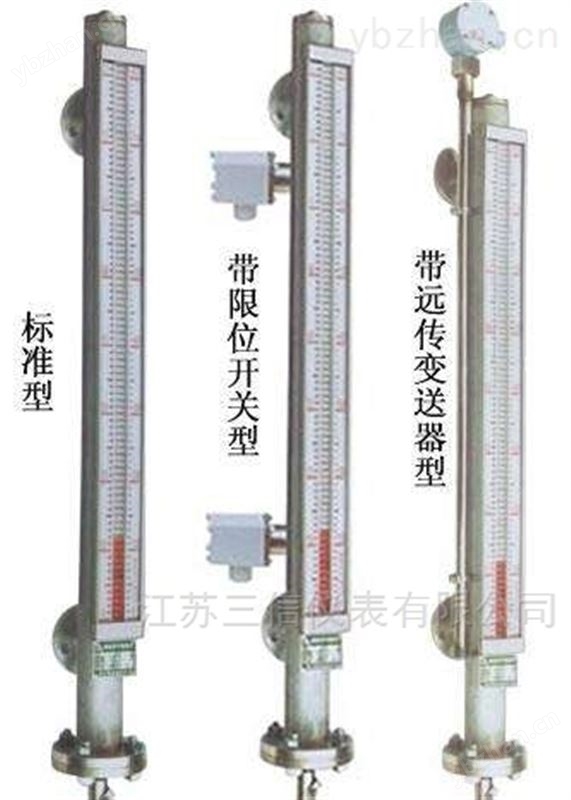

1、适合容器内液体介质的液位、界面的测量。除现场指示，还可配 远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大，不受贮槽高度的限制。
4、指示机构与被测介质*隔离，密封性好，可靠性高，使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
-
液位报警器
输出形式
触点容量
工作寿命
报警精度
供电电源
环境温度
三常开三常闭开关信号
220VAC 2A
>10的五次方次
+-5mm
24VDC 220VAC 50HZ
-40~60摄氏度
-
输出形式
触点容量
工作寿命
报警精度
供电电源
环境温度
三常开三常闭开关信号
220VAC 2A
>10的五次方次
+-5mm
24VDC 220VAC 50HZ
-40~60摄氏度
液位远传装置
远传量程
0~10000mm(任意选用)
远传zui大距离
3Km
精度
+-10.0mm
负载电阻
250安(不包括导线电阻200安)
回差
+-10.0mm
供电电源
24V。DC，220V。AC，50HZ
输出信号
4~20mADC
环境温度
-40~60摄氏度
B出线口接头
内螺纹M20＊1.5
应用范围
磁翻板液位计广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。
注意事项
1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质。
技术指标：
1、量程范围：（mm）：300～81000；
2、介质密度：（g/cm3）：0.5～2；
3、介质粘度： ≤0.02Pa.S；
4、工作温度℃：-40～350；
5、压力等级：（MPa）：≤32；
6、测量精度：（mm）：≤±10；
7、安装方式：侧装式、顶装式、底装式；
8、防护等级：IP65；
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、传输方式：4～20mA 或开关量；
11、接口法兰：PN4.0 DN25 HG20593（侧装式）PN1.0 DN100 HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
-
基本型
测量范围
H＝500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000......10000
0－10000MM内由用户任意选择指示精度
＋－5mm
介质密质
＞0.45g/cm3
介质密质差
＞0.15g/cm3
工作温度
－196~120摄氏度 120~300摄氏度(高温型)
介质粘度
＜1ST(10-4平方米/S）
连接法兰
（1）PN2，5，4.0MP时，法兰为JB/T82.2~94，DN25PN4.0可动凸面法兰。
（2）PN6.3，10.0，16.0MPa时法兰为T82.2~94，DN25固定法兰。
（3）PVC材料法兰JB/T82.1~94，PN1.0MPa,DN20。
其他法兰标准(如HGJ，GB，ANSI等标准)请设计部门和用户注明。

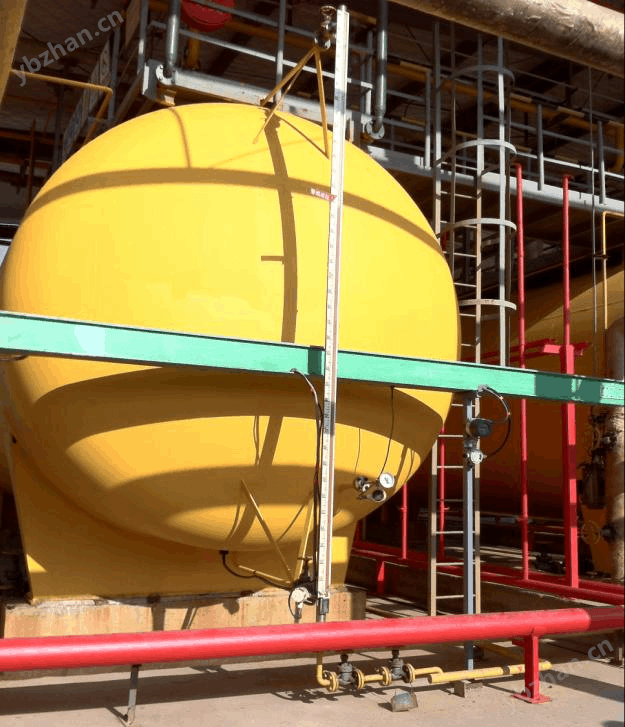

安装方法
一：必须先了解自己的设备运行的场合，测量介质是什么，即使自己不知道需要什么材质，我司也可以根据介质确定设备所用材质。
二：当配有远传配套仪表时需做到如下几条：应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线单独穿保护管敷设或用屏蔽二芯电缆敷设；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
三：应根据介质情况，不定期清洗主导管清除杂质；
四：对超过一定长度（普通型＞3米、防腐型＞2米）的液位计：需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
五：磁翻板液位计的安装位置：应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
六：磁翻板液位计调试时：应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；磁翻板液位计在市面上也有其他叫法，也叫磁性翻板液位计，又或者是磁翻柱液位计，又叫磁性浮子液位计等。但是他们的订购需要知道的参数是一定的，比如腐蚀性的介质需要防腐的材质，防腐的等级根据介质的腐蚀性等级等量变化。

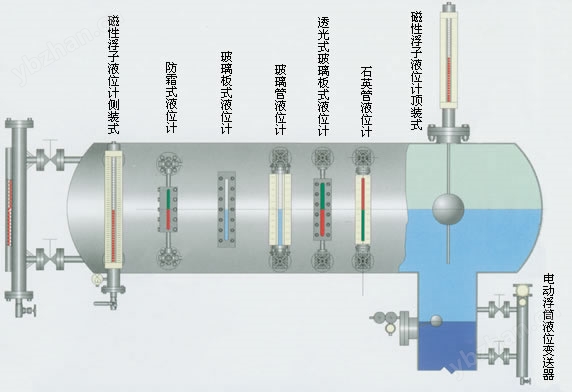

安装图
