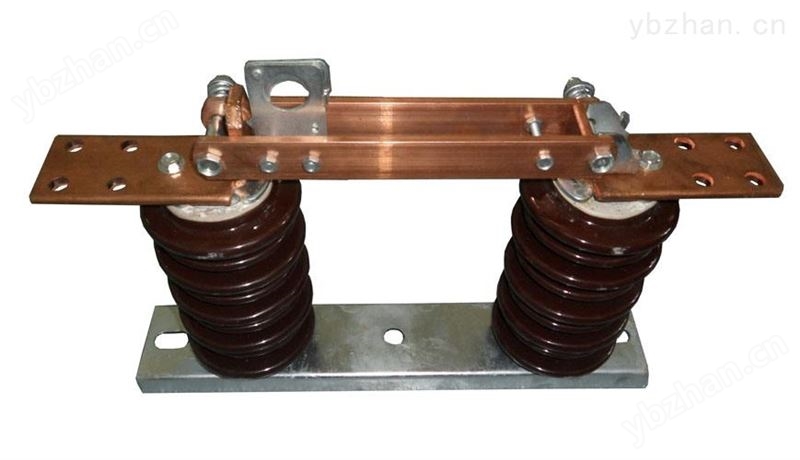

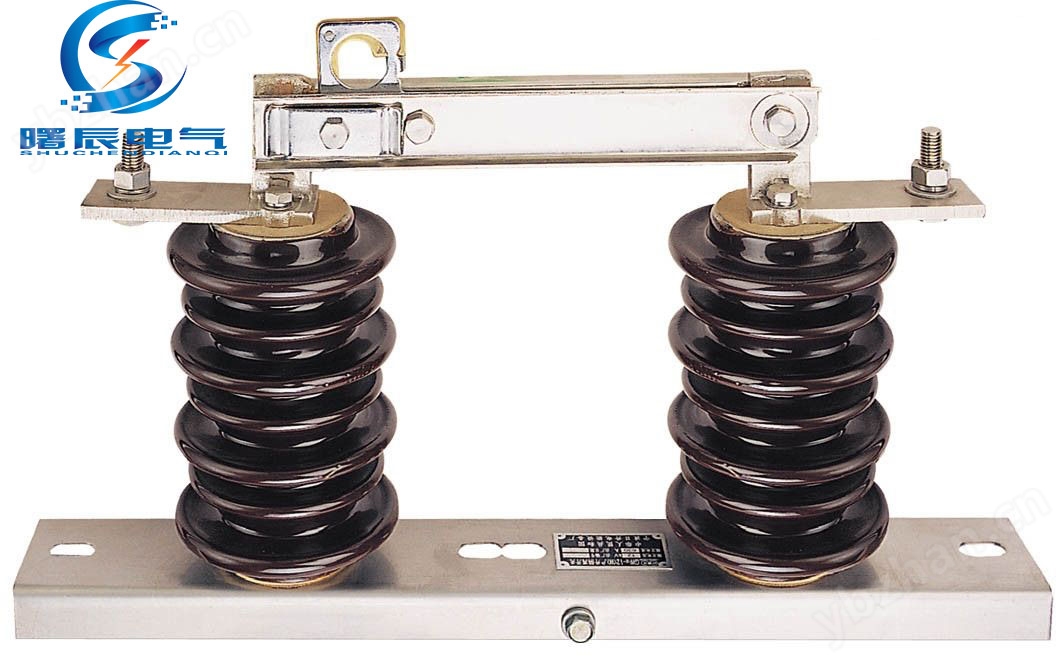

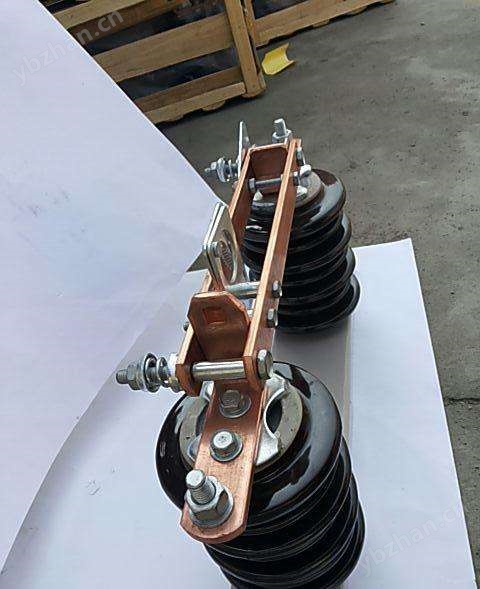

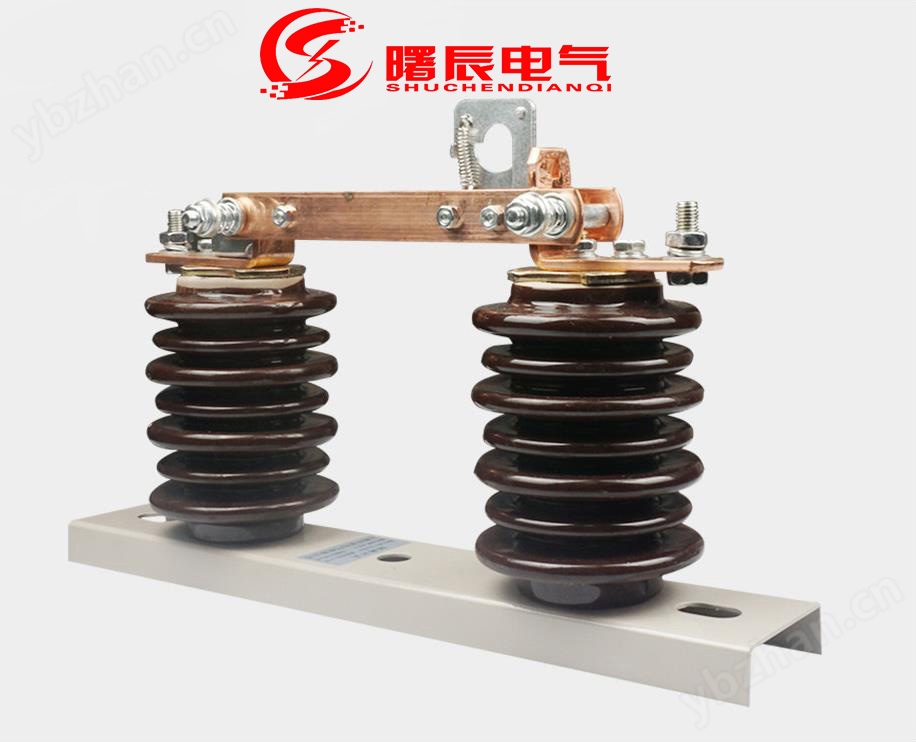

GW9-12户外高压隔离开关10kv
GW9-12系列户外高压隔离开关主要用于农网和城网12KV配电系统，作为电压无负荷情况下切断和闭合电器之用。开关的额定电流有：200；400和630A。它们皆有底座。支柱绝缘子，导电部分和机构部分组成。
GW9-12户外高压隔离开关10kv
一、概述
GW9-12系列户外高压隔离开关主要用于农网和城网12KV配电系统，作为电压无负荷情况下切断和闭合电器之用。开关的额定电流有：200；400和630A。它们皆有底座。支柱绝缘子，导电部分和机构部分组成。采用闸刀式结构合闸达到切断和闭合线路。每相闸刀由两片导电片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘操作机构可以进行合闸运动。闸刀有自锁装置。GW9-12W系列交流高压隔离形状是在GW9系列开关的基户外高压隔离开关是高压开关电器中使用多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。础上派生的防污型隔离开关，根据泄露比的不同分为I型和II型。
二、特点：
GW9户外高压隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成。闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用。具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。
GW9-10/15型隔离开关是三相交流50赫兹的户外高压电器，用于输配电线路上开断与闭合无负载而有电压的线路。
GW9-10W系列交流高压隔离形状是在GW9-10系列开关的基础上派生的防污型隔离开关，根据泄露比的不同分为I型和II型。适用于单相或三相交流50赫兹，额定电压10千伏的电力网络中，做为有电压无负载时合分电路之用。
GW9-10W系列隔离开关具有良好的防污能力，其泄露比I型为3.2cm/Kv，II型为4.0cm/Kv，在污秽地区使用，可大大提高运行的安全可靠性。
三、用途
户外高压隔离开关是单机交流50Hz高压开关设备，用于额定电压为10kV电力系统中，作为有电压无负载的情况下接通或隔离电源之用。本隔离天关用绝缘钩棒进行操作。
银川市户外10KV高压隔离开关现货
四、正常作用条件
a、海拔高度不超过1000m。
b、周围空气温度：上限一般地区＋40℃，下限一般地区-30℃，高寒地区-40℃。
c、风压不超过700pa。(相当于风速34m/s)
d、地震烈度不超过8度.
E、无频繁剧烈震动场所.
F、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气。化学性沉积、
盐雾、灰尘及其它**性、侵蚀性物质。
g、防污型适用于重污秽地区，但不应有引起火灾及**物质。
五、特点说明
1)全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2)导电部分铜管软连接型，中间触头为“握手"式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性;
b.角虫指弹簧改为外置式，以避免弹簧分流;
c.增加磁锁板，提高动热稳定性能。
3)转动部分配有自润滑套，无需润滑脂。
4)主接线端子为平板型。电流等级为630A时，导电部件表面镀锡;电流等级为1250A-4000A时，导电部件表面镀银。
