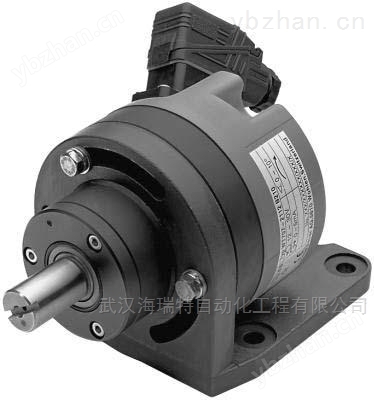

德国GMC角位变送器KINAX WT707
KINAX WT707-SSI是一款精密设备，获取角位与旋转位置信号，并进行处理转化为电输出
信号，提供给下游设备。
德国GMC角位变送器 KINAX WT707
KINAX WT707-SSI是一款精密设备，获取角位与旋转位置信号，并进行处理转化为电输出
信号，提供给下游设备。
德国GMC角位变送器 KINAX WT707 主要特性 ：
• 单圈以及多圈的角位变送器坚固的结构适用于现场应用 、
• 机械与电安全系数非常高
• 激活后，马上就能提供一个的位置信号
• 无磨损，低年度维护费用以及可安装的地方不受限
• 零位调整输入
• 也有防海水版本
德国GMC角位变送器 KINAX WT707 技术数据 ：
测量范围： 0 ... 360°
供电： 10 ... 30 V DC
测量输出： SSI，非等价RS422
信号编码： 二进制或格雷码
大分辨率： 单圈12比特（1个测量步＝5‘16“），多圈13比特（8192圈）
精度： 误差范围±1°
重复精度： 0.3°
大时钟频率： 1MHz
零位调整信号： 零位调整：<0.4V，小2ms，空位：3.3V或开路
旋转方向： 正对法兰顺时针方向旋转是角位递增
电气连接： 插头M12，8极
机械数据
启动扭矩： 约25 Ncm
间隙影响： ±0.1%
传动轴直径： 19 mm或12 mm
静态承受力
轴上负载： Max. 1000 N （径向）
Max. 500 N （轴向）
装配位置： 任意
材质： 标准法兰壳体：钢,海水法兰壳体：优质钢1.4462
插头壳体：塑料,电缆接头壳体：铝，轴：防锈硬化钢
重量： 约2.9kg
环境条件
温度范围： – 20 ... +70 °C
湿度： 相对湿度Max.≤95%，无冷凝
壳体保护： IP66，依据EN60529
震动： IEC60068-2-6，≤1000m/s2/10...2000Hz
冲击： IEC 60 068-2-27, ≤ 1000 m/s2 / 6 ms
电磁兼容： 依据抗干扰标准EN61000-6-2以及遵循发射干扰标准
EN61000-6-4
防海水版本
德国GMC角位变送器
KINAX WT707
订货号：
GMC转角变送器型号包括：
KINAX 3W2转角变送器-KINAX 3W2
KINAX 2W2转角变送器-KINAX 2W2
KINAX WT707转角变送器-KINAX WT707
KINAX
WT710转角变送器-KINAX WT710
KINAX
WT711转角变送器-KINAX WT711
KINAX
WT717转角变送器-KINAX WT717
KINAX
7W1转角变送器-KINAX 7W1
