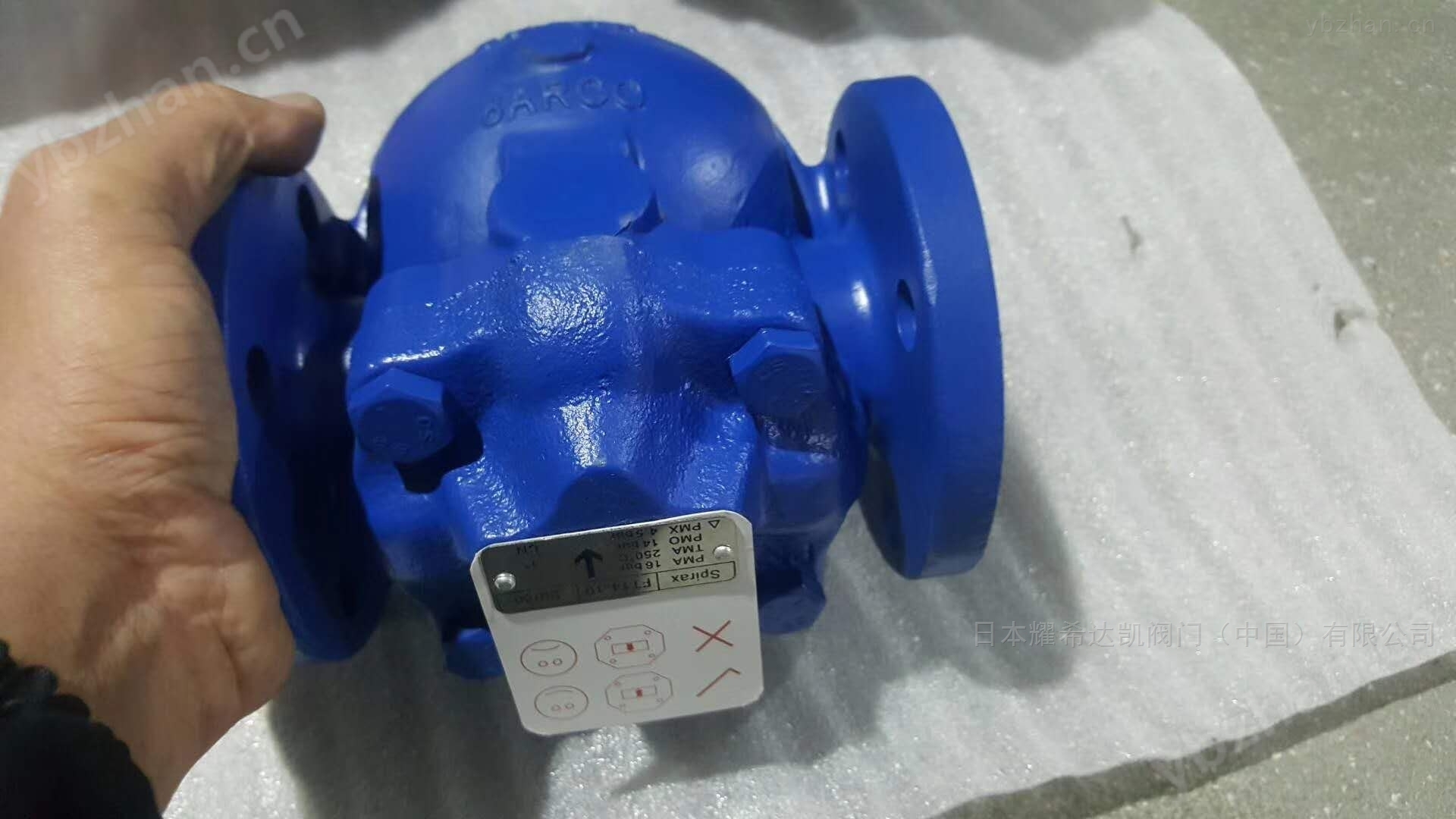

FT44斯派莎克浮球式疏水阀结构铸造图片
疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
FT44斯派莎克浮球式疏水阀结构铸造图片
一，机械型：依靠蒸汽疏水阀内凝结水液位高度的变化而动作，包括：
浮球式：浮子为封闭的空心球体
敞口向上浮子式：浮子为开口向上的桶型
敞口向下浮子式：浮子为开口向下的桶型
FT44斯派莎克浮球式疏水阀结构铸造图片
二，热静力型：依靠液体温度的变化而动作，包括：
双金属片：敏感原件为双金属片
蒸汽压力式：敏感原件为波纹管或墨盒，内部充入挥发性液体
FT44斯派莎克浮球式疏水阀结构铸造图片
三，热动力型：依靠液体的热动力学性质的变化而动作。
圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作
脉冲式：由于不同温度的凝结水通过两极串连节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。
疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到工作效率。要想达到的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
FT44斯派莎克浮球式疏水阀结构铸造图片
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
机械型疏水阀
机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到换热效率。大背压率为80%，工作质量高，是生产工艺加热设备理想的疏水阀。
FT44斯派莎克浮球式疏水阀结构铸造图片
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等
1.自由浮球式疏水阀：
自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。小工作压力0.01Mpa，从0.01Mpa至使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。背压率大于85%，是生产工艺加热设备理想的疏水阀之一。
FT44斯派莎克浮球式疏水阀结构铸造图片
2.自由半浮球式疏水阀：
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，*，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。
3. 杆浮球式疏水阀：
杠杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，疏水量达100吨/小时，是大型加热设备理想的疏水阀。
FT44斯派莎克浮球式疏水阀结构铸造图片
疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。
