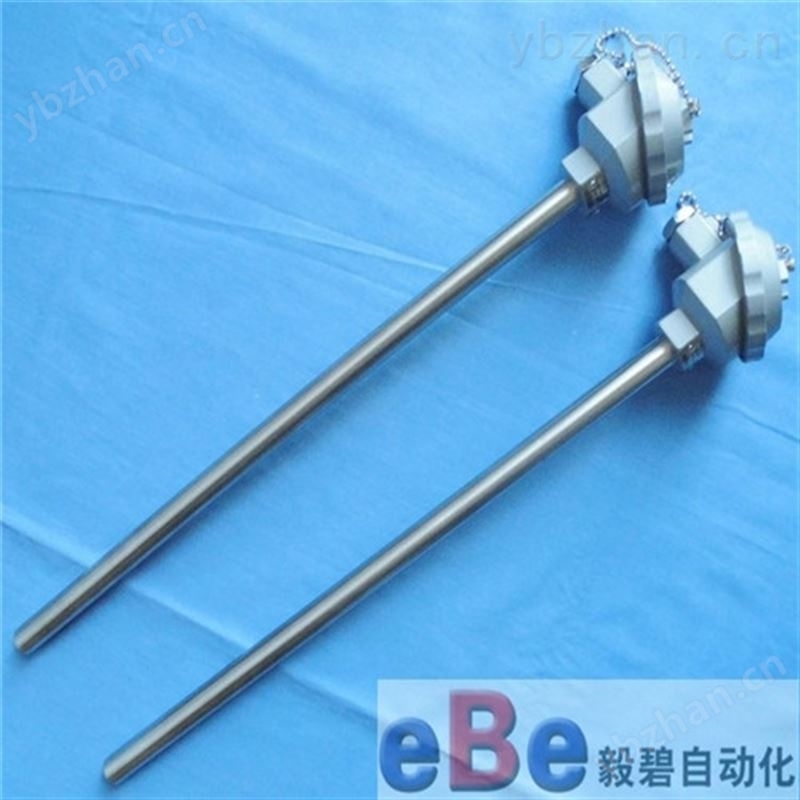

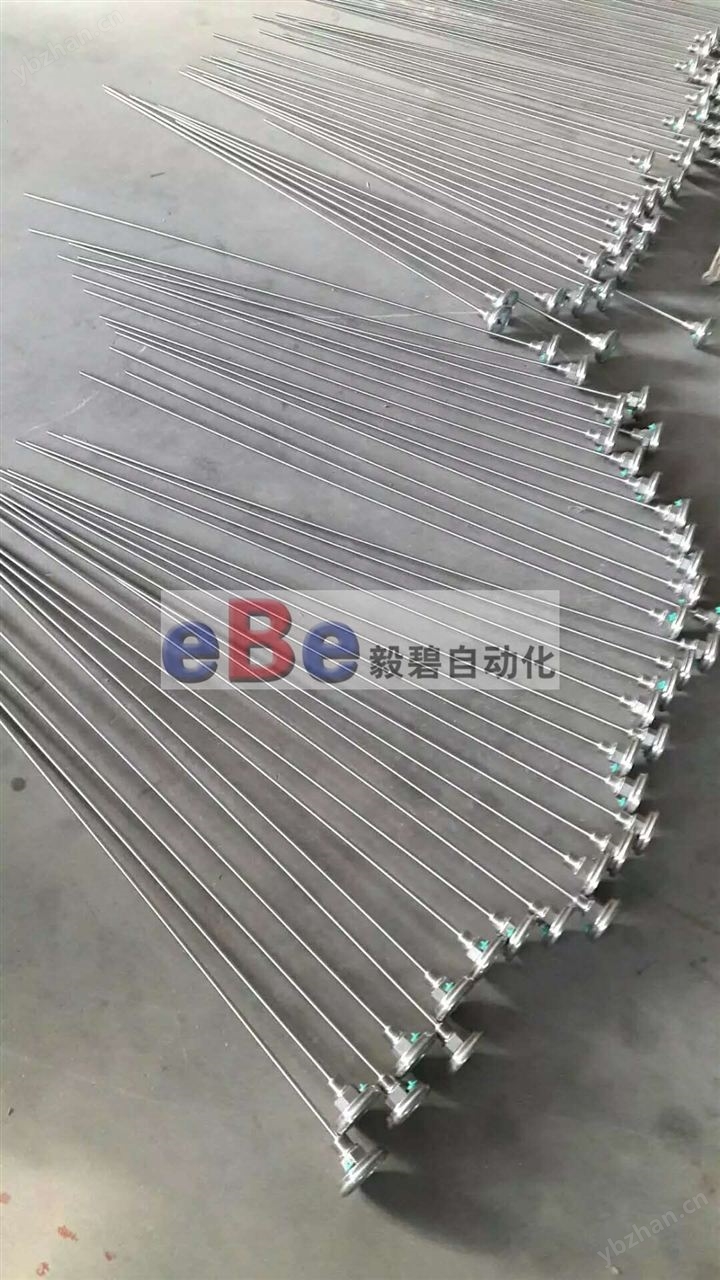

一、K型热电偶概述
工业用装配式不锈钢热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。 K型热电偶WRN-130 可以直接测量各种生产过程中从0-1600℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
K 型热电偶是目前用量zui大的廉金属热电偶，其用量为其他热电偶的总和。K型热电偶丝直径一般为1.24.0mm。正极(KP)的名义化学成分为:Ni:Cr=90:10，负极(KN)的名义化学成分为:Ni:Si=97:3，其使用温度为-2001300。K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中广泛为用户所采用。K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛。
二、热电偶工作原理
两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
三、装配式热电偶组成部分
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
四、 K型热电偶WRN-130 技术指标
1 、温度测量范围和允许误差
|
型号 |
分度号 |
允许误差与偶材等级 |
|||
|
I 级 |
II 级 |
||||
|
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
||
|
WRN |
K |
±1.5℃ |
-40 ～+375 |
±2.5℃ |
-40 ～+333 |
|
±0.004│t│ |
375 ～1000 |
±0.0075│t│ |
333 ～1200 |
||
|
WRM |
N |
±1.5℃ |
-40 ～+375 |
±2.5℃ |
-40 ～+333 |
|
±0.004│t│ |
375 ～1000 |
±0.0075│t│ |
333 ～1200 |
||
|
WRE |
E |
±1.5℃ |
-40 ～+375 |
±1.5℃ |
-40 ～+333 |
|
±0.004│t│ |
375 ～800 |
±0.004│t│ |
333 ～900 |
||
|
WRF |
J |
±1.5℃ |
-40 ～+375 |
±1.5℃ |
-40 ～+333 |
|
±0.004│t│ |
375 ～750 |
±0.004│t│ |
333 ～750 |
||
|
WRC |
T |
±1.5℃ |
-40- ～+125 |
±1℃ |
-40 ～+333 |
|
±0.004│t│ |
125 ～350 |
±0.0075│t│ |
133 ～350 |
||
|
WRP |
S |
±1℃ |
0 ～+1100 |
±2.5℃ |
0 ～600 |
|
±[1+0.003（t-1100）] |
1100 ～1600 |
±0.0025│t│ |
600 ～1600 |
||
2 、热响应时间：
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示
3 、热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
4 、热电偶zui小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
5 、热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500v±50v，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kpa。 a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100mΩ。m。
即≥100 mΩ。m l＞1m 式中：rr－热电偶的长度，m b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 mΩ
6 、上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
|
上限温度tm ℃ |
试验温度t ℃ |
电阻值mΩ |
|
100≤tm ＜300 |
t=tm |
10 |
|
300≤tm ＜500 |
t=tm |
2 |
|
500≤tm ＜850 |
t=tm |
0.5 |
|
850≤tm ＜1000 |
t=tm |
0.08 |
|
1000≤tm ＜1300 |
t=tm |
0.02 |
|
tm ＞1300 |
t=1300 |
0.02 |
五、热电偶选型表
|
W |
温度仪表 |
|||||||
|
R |
热电偶 |
|||||||
|
感温元件材料 |
分度号 |
|||||||
|
M 镍铬硅-镍硅 |
N |
|||||||
|
N 镍铬-镍硅 |
K |
|||||||
|
E 镍铬-铜镍 |
E |
|||||||
|
F 铁-铜镍 |
J |
|||||||
|
C 铜-铜镍 |
T |
|||||||
|
P 铂铑10-铂 |
S |
|||||||
|
Q 铂铑13-铂 |
R |
|||||||
|
R 铂铑30-铂6 |
B |
|||||||
|
偶丝对数 |
||||||||
|
无 |
单支 |
|||||||
|
2 |
双支 |
|||||||
|
安装固定形式 |
||||||||
|
1 |
无固定装置 |
|||||||
|
2 |
固定螺纹 |
|||||||
|
3 |
活动法兰 |
|||||||
|
4 |
固定法兰 |
|||||||
|
5 |
活络管接头式 |
|||||||
|
6 |
锥形固定螺纹式 |
|||||||
|
接线盒形式 |
||||||||
|
0 |
无接线盒 |
|||||||
|
2 |
防喷式 |
|||||||
|
3 |
防水式 |
|||||||
|
4 |
防爆式 |
|||||||
|
保护管直径 |
||||||||
|
0 或者1 |
Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25等等 |
|||||||
|
工作端形式 |
||||||||
|
G |
变截面 |
|||||||
|
W |
R |
N |
2 |
1 |
3 |
0 |
G |
举例 |
订货需知：
1. 注明热电偶型号、分度号、使用温度。
2. 热电偶保护管直径、长度。
3. 紧固件、法兰装置，提供尺寸。
