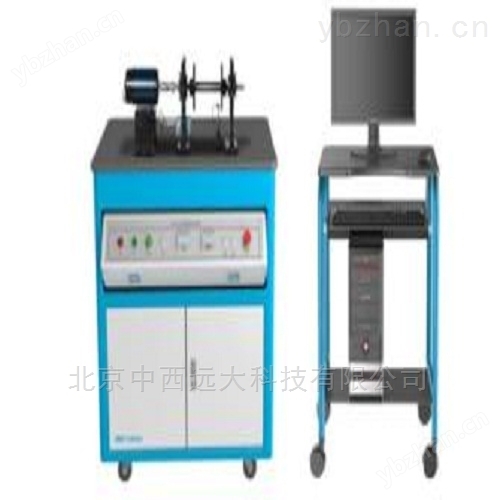

动平衡测试分析试验台（不含电脑） 型号:HJ70/JLT-IV
库号：M378055
概述根据西北工业大学机械原理及机械零件教研室所编写的《机械原理》(第六版)中第六章《机械的平得》的要点,设计两端采用硬性支架,托起被測试转子,不平衡质量对支点的作用力经应变式传感器送入数采集后输入到计算机,给学生提供了ー个分析动平衡原理的平台。通过刚性转子的动平衡实验,帮助学生直观、深入地理解动平後的原理以及实验过程中各偏心轮的适时状况(偏心角度、质径积,转速大小等)以及不平衡质量对动平衡的影响、不平质量相对转子中心位置对动平衡的影响和两盘的偏心质量间夹角对动平衡的影响,本实验台操作简单。结果准确
实验内容1、实测偏心轮转速及各支座承受的大值及大值的相位,然后通过配重使支座压力接近于零(即使偏心轮平衡)。2、计算各个偏心轮上不平衡量大小及方位
技术参数1、直流电机:功率125W.、转矩0.8N-m、转速1200r/min2、圆盘试件转速:450r/mim~600r/rmin3、转子直径:小120mm4、试件两轴支承距离:280mm 5、测力传器精度:0.3%6、光电传感器灵敏度:200/s7、外形尺寸:1300mmx600mmx1000mm8、重量:70kg
