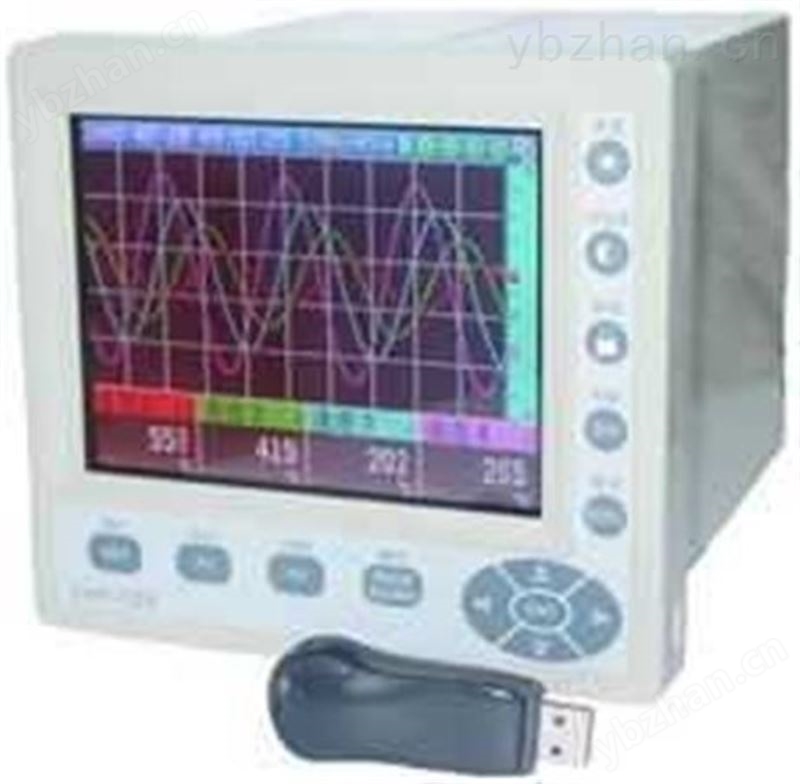

彩色无纸记录仪

　CSR系列彩色无纸记录仪采用5.7英寸TFT或STN彩色液晶屏作为显示器，

采用大容量FLASH（zui大128Mbit）作为存储介质，结构小巧紧凑，性价比

高。数据可以保存到USB存储棒， 也可以通过通讯方式传送到上位机，通过

PC软件可以方便地实现实时数据采集、参数设置、数据分析和管理。

全中文 操作界面

示用户逐级完成参数设定。

　　明确的中文信息，标识显示数据的工程涵义，方便现场操作人员的使

用。内置国标二级汉字库全部8178个汉字和字符，带拼音输入法，可对通道

工位等信息进行汉字标注。

*的 性能价格比

　　与同类仪表相比，只需单色无纸记录仪的价格，即可享用彩色无纸记录

仪的性能。

　　增强型仪表可带流量积算功能。可完成流量系数的自动演算与设置，适

配各种不同类型的流量、温度、压力传感器，可精确地对质量、流量、体积

流量、热能、热量等进行实时值测量与累积积算。zui多5路全补偿的流量通道

，zui多16路无补偿的流量通道。

　　增强型仪表可带PID控制，可实现zui多4路的32段自整定PID控制。

丰富多样的操作显示画面

　　采用5.7英寸320＊240宽视角TFT或STN彩色液晶显示器。

　　丰富的图形画面，提供各种需要显示的参数组合。显示画面包括曲线显示、棒图显示、全通道总览显示、历史追忆、报警一览、日/

月/班报表等。

　　轻触式面板按键，可设置按键发音，方便用户进行各种的操作。

　　配置画面可显示仪表功能、存储容量、可记录数据时间长度、随机接线图等信息。

高容量的存储空间

　　采用快闪存储器作为内部存储介质，不需后备电池，即使断电也不会丢失数据。

　　基本配置为64Mbit的闪存，zui多可扩充到128Mbit。每个记录点保存测量间隔时间内数值的zui大值和zui小值，即使是数值瞬间突变，

也会记录在案。

　　可使用外部存储棒，容量64Mbit或128Mbit可选。采用USB存储棒代替软盘，存储容量扩大5~11倍，且无机械可动部件，不易损坏，

可靠性强。

灵活的硬件组配

　　采用即插即用型插卡式结构，设计有多种类型的输入输出I/O卡，用户需要扩充输入输出通道时，无须返回厂家或另购新表，只需购

买相应的I/O卡，即插即用，仪表会检测到新I/O卡，并自动生成相应的随机接线图。

　　每台仪表zui多有3个扩展插槽，可实现zui多16路输入，8路I/V输出，6路馈电输出。

强大的 记录追忆功能：

　　可单步追忆。

　　可自动连续（追忆速度分20档可调）追忆。

　　可按时间查询追忆。

　　可通过移动定位轴来查看历史数据及曲线。

功能日益强大的应用软件

　　PC应用分析软件可通过RS232/RS485通讯或USB存储棒读取记录数据，并可通过通讯进行组态设置，方便对数据的分析和管理。

　　可随时通过INTERNET免费升级新版本的应用分析软件。
