小巧型压力变送器价格
气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。

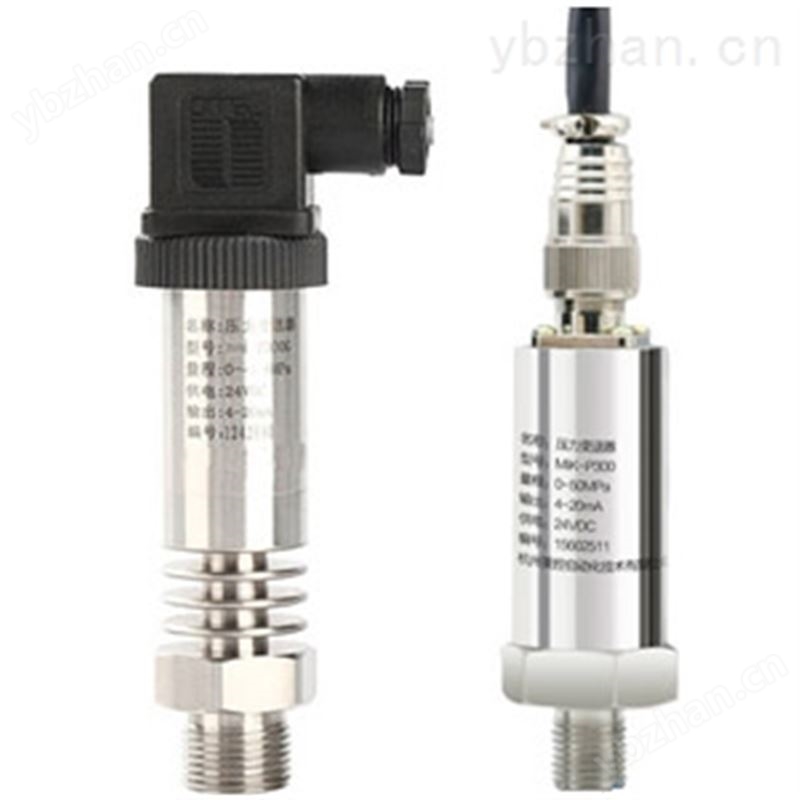

一、产品概述小巧型压力变送器价格
小巧型压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
二、工作原理小巧型压力变送器价格
小巧型压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至d室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，大位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4~20mA DC信号输
三、产品参数
| 测量介质 | 气体、液体、油等与316兼容的介质 |
| 测量形式及范围 | 表压（G） 大(0～60)MPa, 小(0～0.5)KPa |
| 绝压（A） 大(0～40)MPa, 小 (0～5)KPa | |
| 负压（B） (-0.1～40)MPa, 小(-0.2～0.2 )KPa | |
| 精度等级 | 0.1、 0.25、 0.5 |
| 过载能力 | 量程的2～5倍 |
| *稳定性 | 小于0.25%FS/年，小于0.5%FS/年 |
| 供电电源 | 15～36 VDC（标定电压24VDC） |
| 输出信 |
(4～20)mA（二/三线制）、（0～10）MA (0~20）mA （0～5）V、（1～5）V、（0～10）V |
| 显示方式 | 指针表头或数字显示可选配 |
| 校准 |
通过调节精密电位器实现对零点、量程调节 工作温度：（-40～80）℃ 补偿温度：（-20～70）℃ |
| 工作温度 | -40～80℃ 补偿温度：-20～70 ℃ |
| 过程连接 | M20×1.5外螺纹（Ф3内孔）或用户注明 |
| 隔离膜片材料 | 316 不锈钢 |
| 传感器接口材料 | 1Cr18Ni9Ti |
| 外壳材料 | 合金铝 |
| 防护等级 | IP65 |
四、产品型号
| 产品选型： 小巧型压力变送器 | ||||||||
| 量程（注明压力量程范围） | ||||||||
| G、表压 A、压力 B、密封压力 C负压 | ||||||||
| 膜片材料 | ||||||||
| K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 Y-溅射薄膜高精度芯片 | ||||||||
| E | 输出信号 | |||||||
| 1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明 | ||||||||
| A | 精度 | |||||||
| 1、0.1 2、0.25 3、0.5 | ||||||||
| C | 过程连接方式 | |||||||
| 1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2 | ||||||||
| D | 显示方式 | |||||||
| 1、无显示 （默认） 2、0～线性指示 3、LCD数字显示(液晶) 4、LCD数字0～显示（液晶） 5、LED数码管显示 | ||||||||
| F | 防爆等级 | |||||||
| 1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4） 选型说明： 1. 防爆本安产品只能选用0～线性指示。 2. 如选用准确度为0.1%FS时，只能选用超稳定性扩散硅或陶瓷电容传感器。 | ||||||||
